Колесный центр и бандажное кольцо

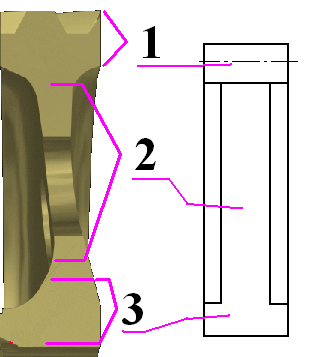

Колесный центр состоит из следующих частей:
|
1 Обода – для закрепления на нем бандажа; 2 Средней части – для распределения нагрузки на бандаж и ступицу 3 Ступицы – для закрепления бандажа на подступичной части оси;
В зависимости от исполнения средней части колесные центры бывают: - Дисковые; - Спицевые.
|
Бандажное кольцо
Б
андажное
кольцо – деталь колесной пары
устанавливаемая в пазу бандажа и
предназначенная для закрепления его
на колесном центре. После установки
бандажного кольца оно фиксируется
обжимным буртом. На эскизе представлено
поперечное сечение кольца. Кольцо не
замкнуто.

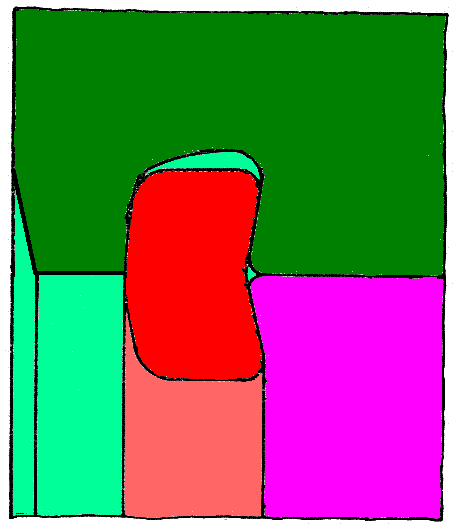

Установка не обжатого кольца |

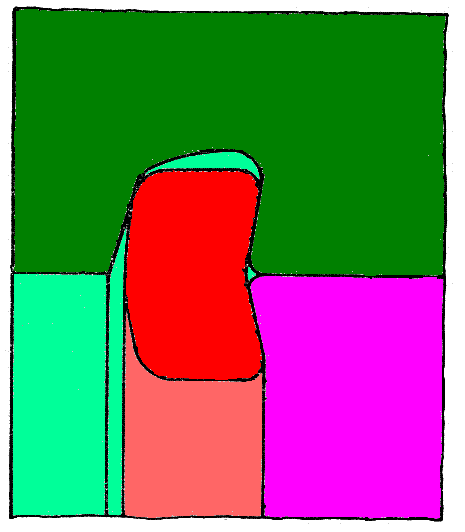

Обжатое кольцо |
|
|
Зубчатые колеса (элементы профиля, виды посадок).
|
Зубчатое колесо передает вращающий момент с тягового двигателя на колесную пару и состоит из следующих основных элементов: 1 Венец 2 Средняя часть 3 Ступица В настоящее время существуют следующие способы установки зубчатых колес(з\к): |
Способ установки |
Эскиз |
Достоинства |
Недостатки |
|
|
- Простота изготовления колесного центра - Простота решения |
- Момент передается через ось - Увеличенные внутренние напряжения в оси - Необходимость точности посадки 2-ого зубчатого колеса |
|
|
- Момент не предается через ось (при 2-х сторонней передаче) |
- Сложность изготовления колесного центра - Большое количество посадочных поверхностей |
|
|
- Маленькая масса - Маленькое кол-во посадочных поверхностей |
- Наличие дополнительных деталей (призонных болтов – требующих специальной проверки при постановке) |
Конструкция самоустанавливающегося зк (2тэ116)
Конструкционная книга “Тепловоз 2ТЭ116” стр.172 – 175 рис.87
Формирование колесной пары
Формирование колесной пары – это процесс ее изготовления из новых элементов. При формировании детали колесной пары соединяются в единый узел с помощью посадок – горячей или холодной (прессовой).
Бандаж закрепляется на колесном центре с помощью горячей посадки. Натяг должен составлять 1 мм на 1000 мм диаметра обода колесного центра. Посадку осуществляют в следующей последовательности:
- Подготавливают сопрягаемые поверхности. Их обтачивают с таким расчетом, чтобы диаметры, натяги, овальности, конусности, шероховатости сопрягаемых поверхностей были в пределах нормы.
- Бандаж нагревают до температуры примерно 250 С. Разность температуры бандажа в разных частях не должна превышать 50С.
- Заводят колесный центр.
- В паз бандажа заводят бандажное кольцо с таким расчетом, чтобы зазор в стыке не превышал 2 мм.
- Завальцовывают бандажное кольцо путем обжатия обжимного бурта на специальном станке.
- Температура окончания операции не должна быть ниже 100С.
- Остывание бандажа должно происходить в помещении не имеющего сквозняков.
Соединение колесного центра с осью производится прессовой посадкой на специальном прессе. Посадку осуществляют в следующей последовательности:
- Подготавливают сопрягаемые поверхности. Их обтачивают с таким расчетом, чтобы диаметры, натяги, овальности, конусности, шероховатости сопрягаемых поверхностей были в пределах нормы. После обточки ось упрочняется накаткой роликами и проверяется магнитным дефектоскопом на наличие дефектов.
- Детали устанавливают на пресс и запрессовывают с усилием 95-140 тонн (в зависимости от диаметров). В процессе запрессовки снимается индикаторная диаграмма (зависимость усилия запрессовки от длинны запрессовки). Индикаторная диаграмма снимается для выявления качества запрессовки.
- После запрессовки производят опробование на прессе – приложение обратной силы для определения качества выполненной работы.
Н
а
некоторых видах колесных пар допускается
соединение колесного центра с осью
тепловой посадкой. При таком соединении
подступичная часть оси должна быть
обработана антикоррозионными средствами
(например полимер ГЭН-150)
Соединение зубчатого колеса с осью или колесным центром производится в основном прессовым методом также как уже описано.
Соединение венца с удлиненным колесным центром производится с помощью призонных болтов. Призонный болт, это деталь, у которой между резьбовой частью и головкой имеется поверхность, выполненная на конус, уменьшающийся в сторону резьбовой части. Конус выполнен с таким расчетом, чтобы его диаметр у головки был больше отверстия на величину натяга. При установке такого болта он будет иметь прессовую посадку.
