3. Розрахунок і конструювання другорядної балки
3. 1. Статичний розрахунок балки
Другорядна балка розраховується як статично невизначена багатопрольотна балка, середніми опорами якої є головні балки, а крайніми - стіни. Розрахункові прольоти другорядної балки, визначаються за рис. 16 і становлять:
На балку діють навантаження від плити, визначені в п. 2.1., і від власної ваги балки. Ці навантаження збирають з вантажної площі другорядної балки, ширина якої рівна кроку другорядних балок і, одночасно, прольоту плити. Для розрахунків можна користуватися формулою:
, кНм, (7)
де q - повне навантаження на плиту перекриття (обчислене в п. 2.1.);
lp - прольот плити (визначений в п. 1);
hab - висота другорядної балки (з п. 1);
hp - товщина плити (з п. 1);
bab - ширина другорядної балки (з п. 1);
- питома вага залізобетону (становить 25000 Н/мз=25 кН/м3);
f - коефіцієнт надійності щодо дії навантаження (дод. 3);
n - коефіцієнт надійності щодо відповідальності споруди (дод. 4).
Підставивши значення, обчислені для даного варіанту, отримаємо:
qab = 4,85 2 + (0,3 – 0,05) 0,15 25 0,95 1,1 = 10,68 кН/м;
в тому числі тимчасове навантаження:
Vab = 2,28 2 = 4,56 кН/м;
і, відповідно, постійне навантаження:
gab = qab - Vab = 10,68 – 4,56 = 6,12 кН/м.
Розрахунок другорядних балок виконують з врахуванням перерозподілу моментів за формулою:
М = q l2 , кНм, (8)
де – табличний коефіцієнт; q – навантаження на другорядну балку; l – відповідний проліт другорядної балки.
Значення коефіцієнта для визначення згинальних моментів у кожному перерізі вибирають в залежності від співвідношення тимчасового і постійного навантажень за табл. дод. 11 для від'ємних моментів (для проміжних значень – за інтерполяцією), і за дод. 12 для додатніх моментів.
В багатьох перерізах балки можуть виникати згинальні моменти з різними знаками, тому будують обвідну епюру моментів (рис. 18). При симетричному навантаженні можна розглядати лише половину балки. Оскільки в середніх прольотах значення моментів однакові, то достатньо розраховувати лише 2,5 прольоти. (В даному прикладі балка має 4 прольоти, тому розглядають їх половину – 2 прольоти). Обчислення зручно вести в табличній формі (табл. 3.1.).
Рис. 16 – Схема опирання другорядної балки

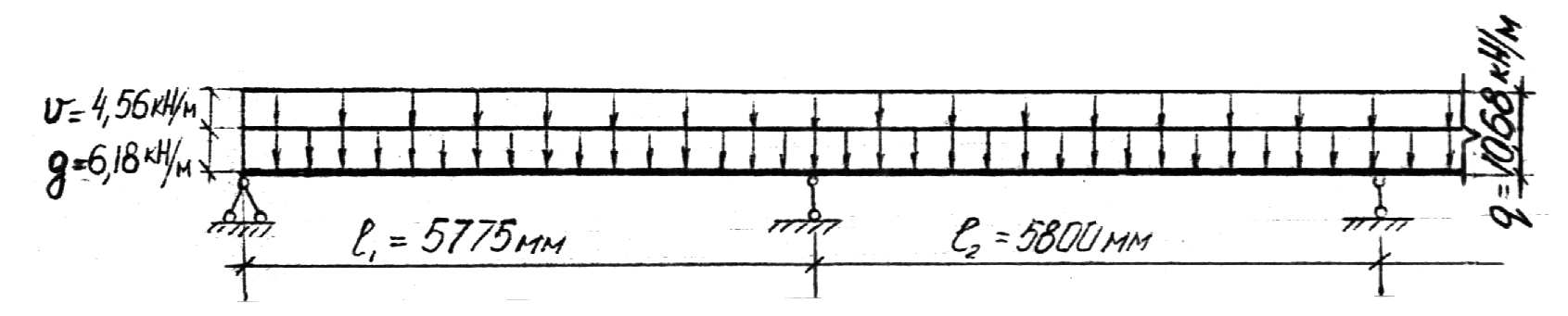

Рис. 17 – Розрахункова схема другорядної балки
Рис. 18 – Обвідна епюра згинальних моментів
Рис. 19 – Епюра поперечних сил
Поперечні сили визначають для трьох характерних перерізів:
а) на крайній опорі Q = 0,4 q l1 , в даному випадку поперечна сила становитиме
Q = 0,4 10,68 5,775 = 24,67 кН;
б) біля опори, ліворуч
Q = 0,6 q l1 = 0,6 10,68 5,775 = 37,01 кН;
в) біля першої опори, праворуч
Q = 0,5 q l2 = 0,5 10,68 5,8 = 30,97 кН;
біля кожної наступної опори поперечна сила така ж, як і біля першої опори праворуч (рис. 19).
Таблиця 3.1. ВИЗНАЧЕННЯ ЗГИНАЛЬНИХ МОМЕНТІВ
У ДРУГОРЯДНІЙ БАЛЦІ
Номер |
Відстань від лівої опори до перерізу |
Значення коефіцієнта |
q l2, кНм |
Згинальні моменти, М = q l2, кНм |
||||
прольоту |
перерізу |
+ |
- |
+ |
- |
|||
1 |
1 |
0,2 l1 |
1,155 |
0,065 |
- |
10,68 х 5,7752 = 365,18 |
23,15 |
|
2 |
0,4 l1 |
2,310 |
0,090 |
- |
32,06 |
|
||
2 |
0,425 l1 |
2,450 |
0,091 |
- |
32,41 |
|
||
3 |
0,6 l1 |
3,465 |
0,075 |
- |
26,71 |
|
||
4 |
0,8 l1 |
4,620 |
0,026 |
- |
7,12 |
|
||
5 |
1,0 l1 |
5,775 |
- |
0,0715 |
|
25,46 |
||
2 |
6 |
0,2 l2 |
1,160 |
0,018 |
0,015 |
10,68 х 5,82 = 359,28 |
6,47 |
5,39 |
7 |
0,4 l2 |
2,320 |
0,058 |
0,019 |
20,84 |
+6,83 |
||
7 |
0,5 l2 |
2,900 |
0,0625 |
- |
22,46 |
|
||
8 |
0,6 l2 |
3,480 |
0,058 |
0,017 |
20,84 |
+6,11 |
||
9 |
0,8 l2 |
4,640 |
0,018 |
0,009 |
6,47 |
3,25 |
||
10 |
1,0 l2 |
5,800 |
- |
0,0625 |
|
22,46 |
