Упражнение 31.
На конструктивном изображении болтового соединения (рис. 11) для своего варианта проставить (по стандартам)действительные размеры его элементов рядом с буквенными обозначениями.
На упрощённом изображении болтового соединения (рис. 12) размеры его элементов выразить через условные соотношения (проставить коэффициенты перед общим параметром – dб).
Изобразить (рис. 13) условное изображение болтового соединения (при диаметре стержня болта <= 2 мм).
Изображения болтового соединения:
конструктивное упрощённое условное
Рис. 11 Рис. 12 Рис. 13

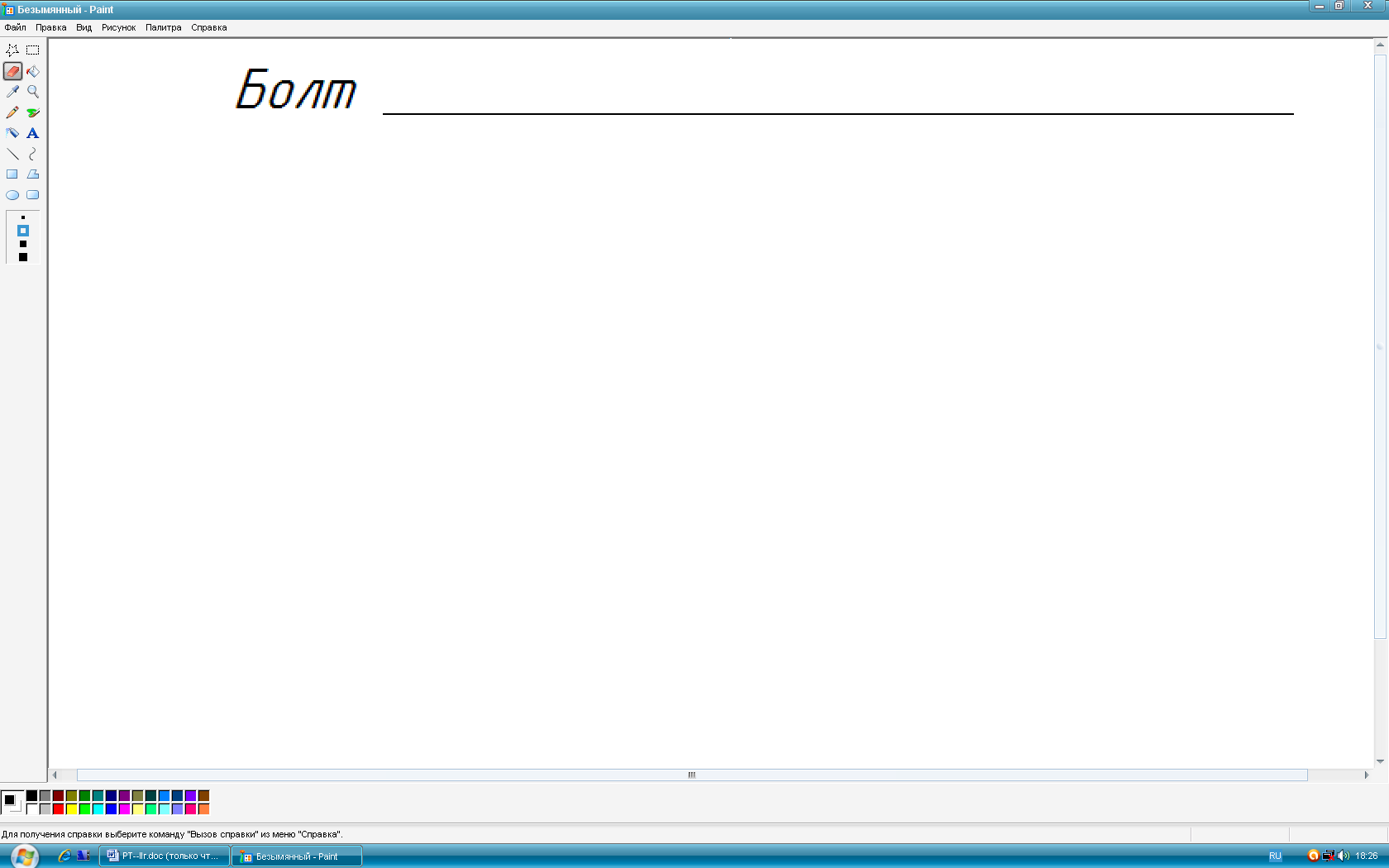

Упражнение 32. Записать условное обозначение болта по своему варианту (данные см. с. 24), используя схему:
Гайка
Упражнение 33. Нанести размеры на конструктивном изображении гайки (ГОСТ 5915 — 70) для своего варианта (см. с. 22). Номинальный размер резьбы гайки соответствует номинальному размеру резьбы болта. |
|
Упражнение 34. Достроить виды гайки спереди и слева.

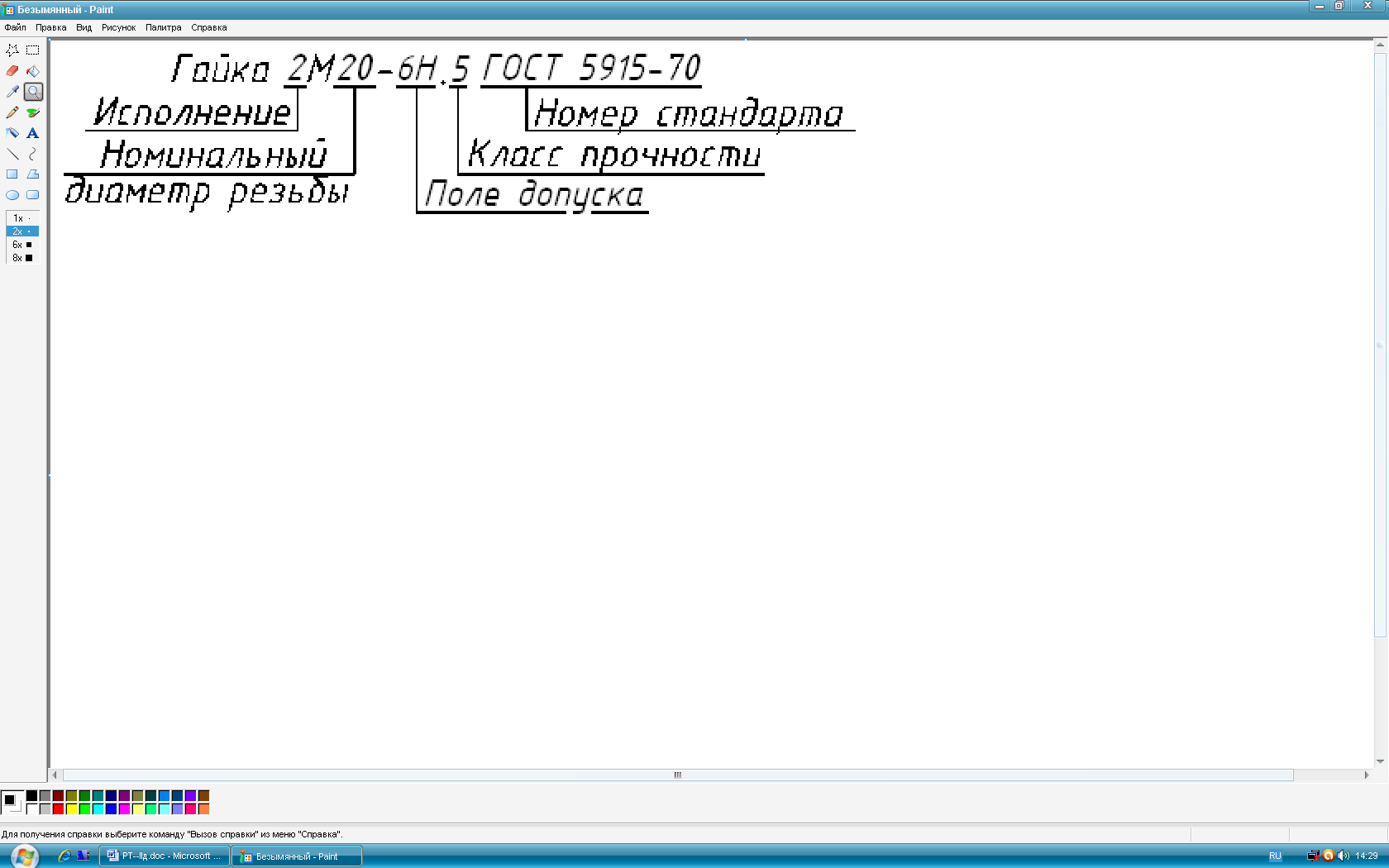

Упражнение 35. Записать условное обозначение гайки по своему варианту (данные см. с. 22), используя схему:
Гайка ______________________________
Шпилька. Соединение шпилькой
Упражнение 36. Выписать из таблицы 1 параметры шпильки своего варианта №___

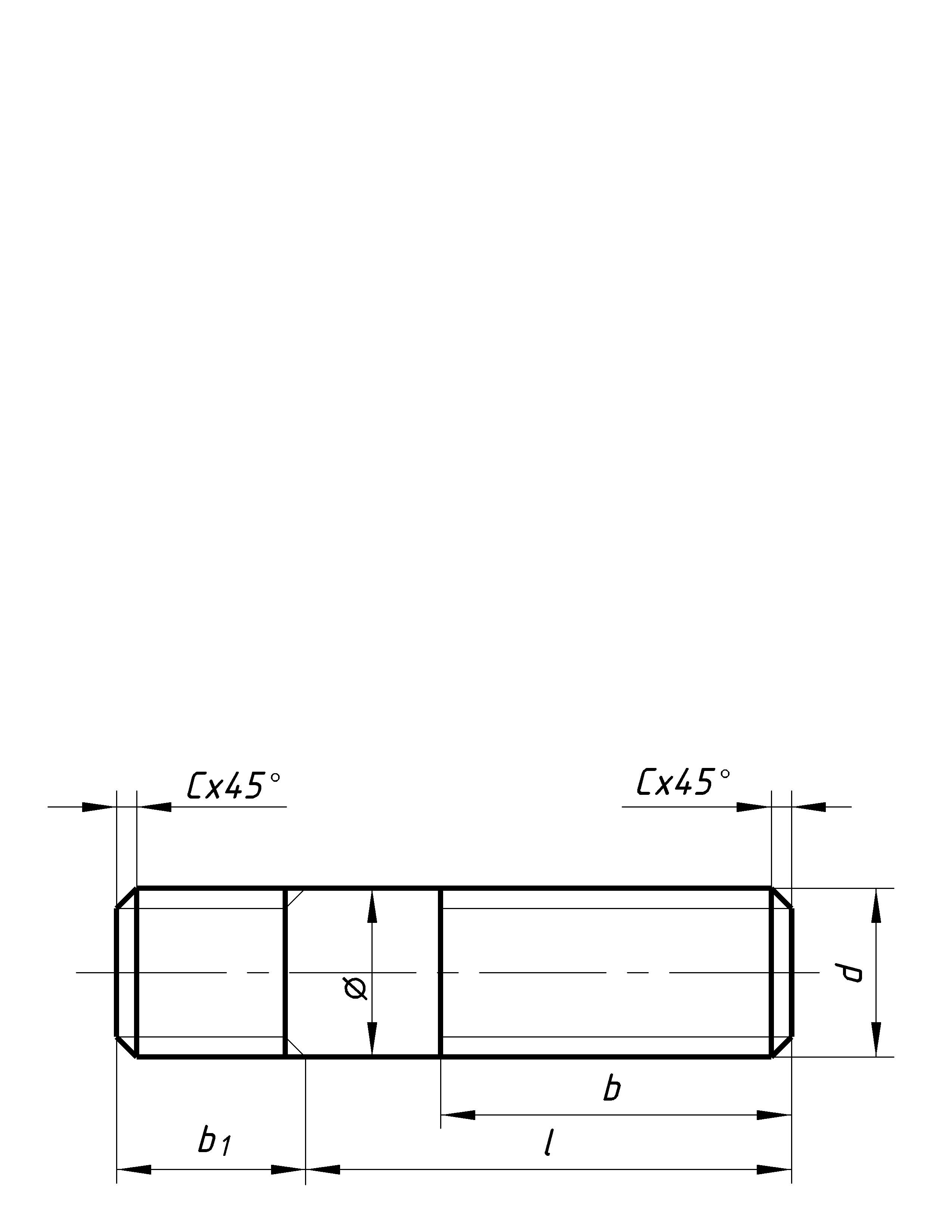

Таблица 9 Расчётная схема
|
|
Основные размеры шпилек, мм (извлечение из стандарта)
Исполнение 1
Таблица 10
d |
Шаг резьбы |
Длина ввинчиваемого конца b1 |
||||||
крупный |
мелкий |
1,0d |
1,25d |
1,6d |
2,0d |
2,5d |
||
12 |
1,75 |
1,25 |
12 |
15 |
20 |
24 |
30 |
|
14 |
2,0 |
1,5 |
14 |
18 |
22 |
28 |
35 |
|
16 |
2,0 |
1,5 |
16 |
20 |
25 |
32 |
40 |
|
18 |
2,5 |
1,5 |
18 |
22 |
28 |
36 |
45 |
|
20 |
2,5 |
1,5 |
20 |
25 |
32 |
40 |
50 |
|
22 |
2,5 |
1,5 |
22 |
28 |
35 |
44 |
55 |
|
24 |
3,0 |
2,0 |
24 |
30 |
38 |
48 |
60 |
|
Ряд длин шпилек l:…40, 45, 50, 55, 65, 70, 75, 80, 85, 90, 100, 105, 110,…. |
||||||||
