Технологические элементы резьбы
ГОСТ 27148 —86 устанавливает параметры сбега, недореза и проточек для наружной и внутренней метрической резьбы. Размеры проточек зависят от шага резьбы и на чертежах указываются на дополнительных изображениях в виде выносных элементов в увеличенном масштабе (см. с. 38).
-

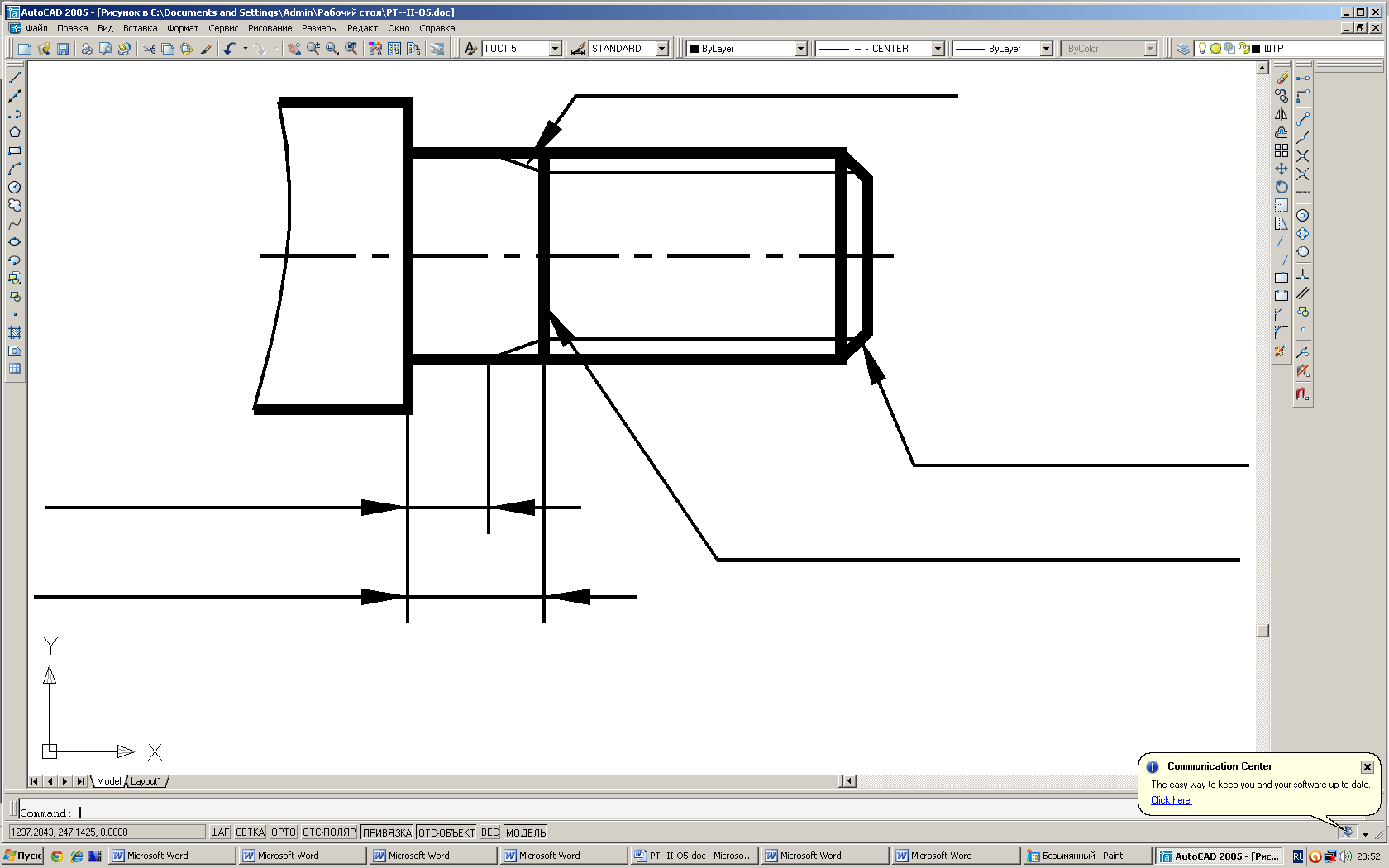

Упражнение 61. Указать на рисунке:
фаску,
сбег резьбы,
границу резьбы,
недорез,
недовод.

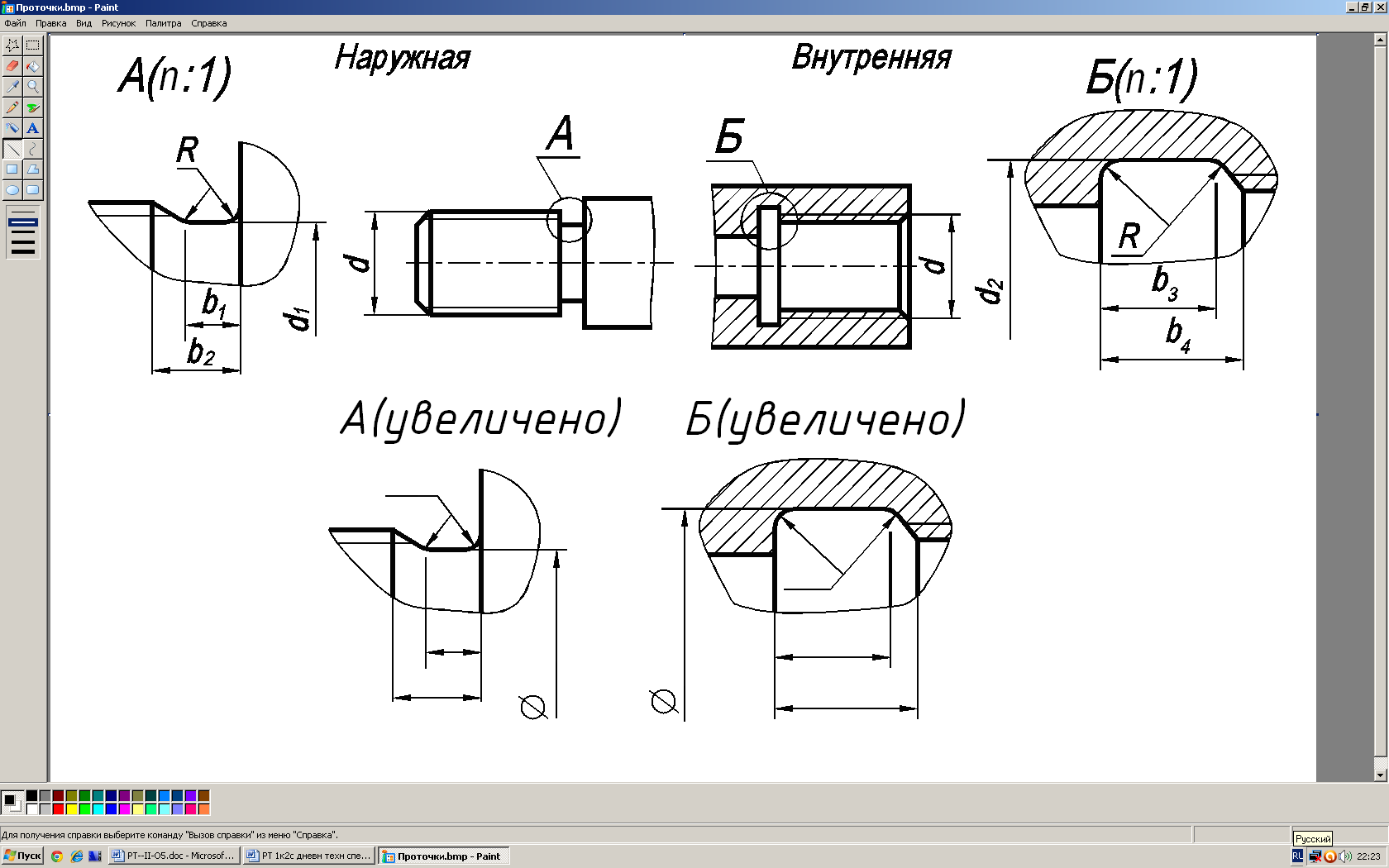

Проточки для метрической резьбы
Размеры проточек для метрической резьбы, мм (ГОСТ 27148-86) Таблица 23
Шаг резьбы Р |
R=0,5 P |
Наружная проточка |
Внутренняя проточка |
||||||
b1min |
b2max |
d1 |
Нормальная |
Узкая |
Нормальная |
Узкая |
d2 |
||
B3min |
B4max |
||||||||
0,5 |
0,4 |
0,8 |
1,5 |
d-0,8 |
2,2 |
1,25 |
2,5 |
2 |
d+0,3 |
0,6 |
0,9 |
1,8 |
d-1 |
2,4 |
1,5 |
3,3 |
2,4 |
||
0,7 |
1,1 |
2,1 |
d-1,1 |
2,8 |
1,75 |
3,8 |
2,75 |
||
0,75 |
1,2 |
2,25 |
d-1,2 |
3 |
1,9 |
4 |
2,9 |
||
0,8 |
1,3 |
2,4 |
d-1,3 |
3,2 |
2 |
4,2 |
3 |
||
1 |
0,6 |
1,6 |
3 |
d-1,6 |
4 |
2,5 |
5,2 |
3,7 |
d+0,5 |
1,25 |
2 |
3,75 |
d-2 |
5 |
3,2 |
6,7 |
4,9 |
||
1,5 |
0,8 |
2.5 |
4,5 |
d-2,3 |
6 |
3,8 |
7,8 |
5,6 |
|
1,75 |
1 |
3 |
5,25 |
d-2,6 |
7 |
4,3 |
9,1 |
6,4 |
|
2 |
3,4 |
6 |
d-3 |
8 |
5 |
10,3 |
7,3 |
||
2,5 |
1,2 |
4,4 |
7,5 |
d-3,6 |
10 |
6,3 |
13 |
9,3 |
|
3 |
1,6 |
5,2 |
9 |
d- 4,4 |
12 |
7,5 |
15,2 |
10,7 |
|
3,5 |
6,2 |
10,5 |
d-5 |
14 |
9 |
17 |
12,7 |
Упражнение 62. Оформление проточек метрической резьбы на чертеже.
1. Записать порядковый номер студента в журнале группы N =
2. Рассчитать: номинальный диаметр резьбы на стержне (рис. 33) d =5+N=
и номинальный диаметр резьбы в отверстии D =10+N=
3. Округлить расчётные диаметры d и D резьбы по таблице 8 до ближайших стандартных значений dСТ= и DСТ= и выписать соответствующие им значения крупных шагов для наружной Pнар= и внутренней Рвн= резьбы.
4. На рис. 33 изобразить и обозначить наружную и внутреннюю резьбу, поля допусков принять 6g и 6Н.
5. Оформить проточки для наружной и внутренней резьбы в виде выносных элементов. Размеры проточек взять из таблицы 23. Размеры фасок принять равными шагу резьбы.

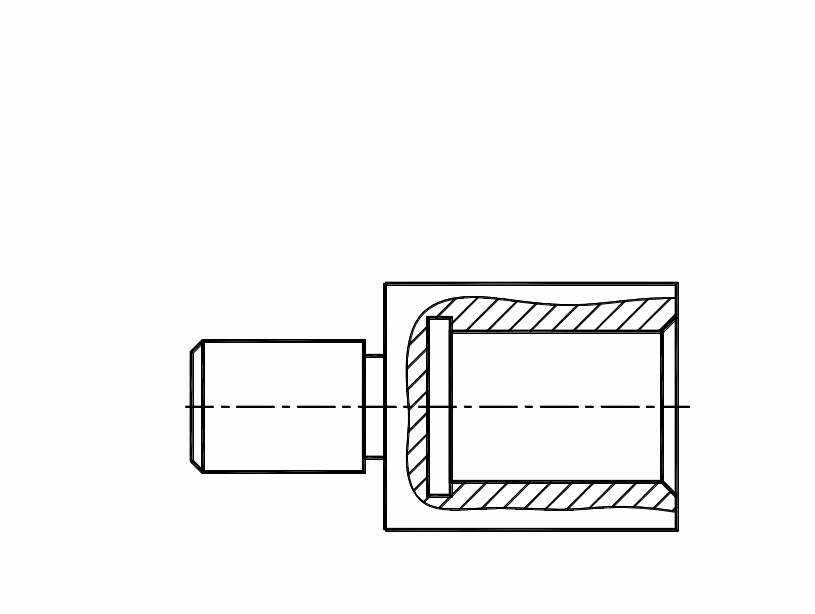

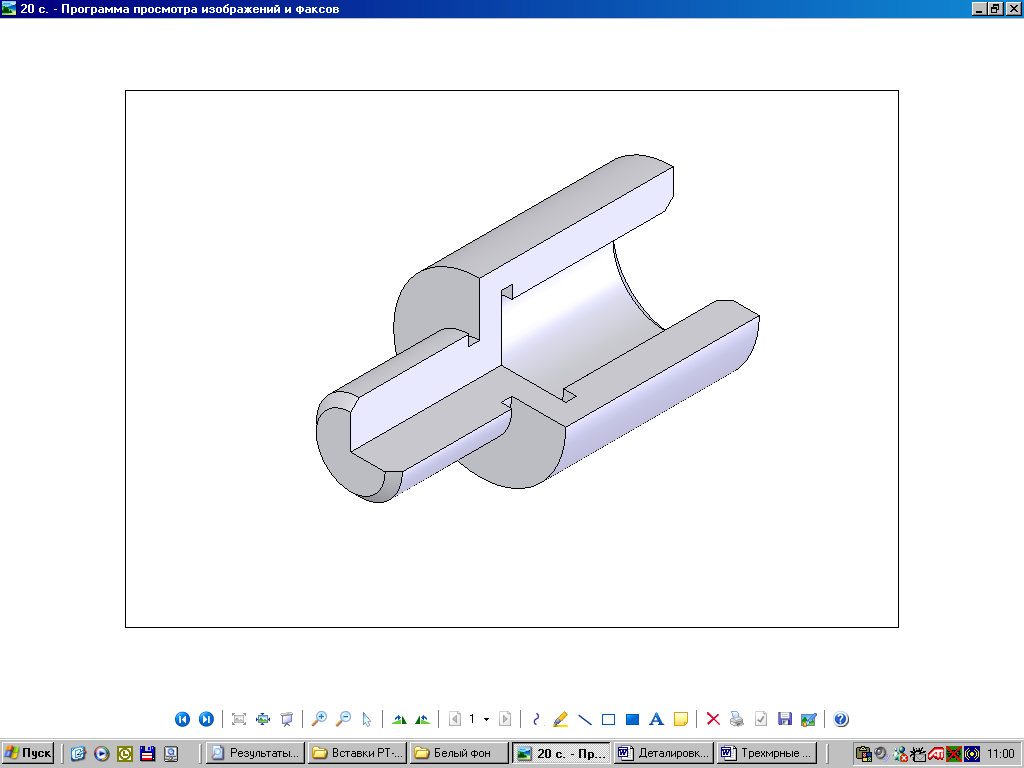

Рис. 33
|
|
