Графическая работа № 9 Эскиз детали-отливки «Корпус»

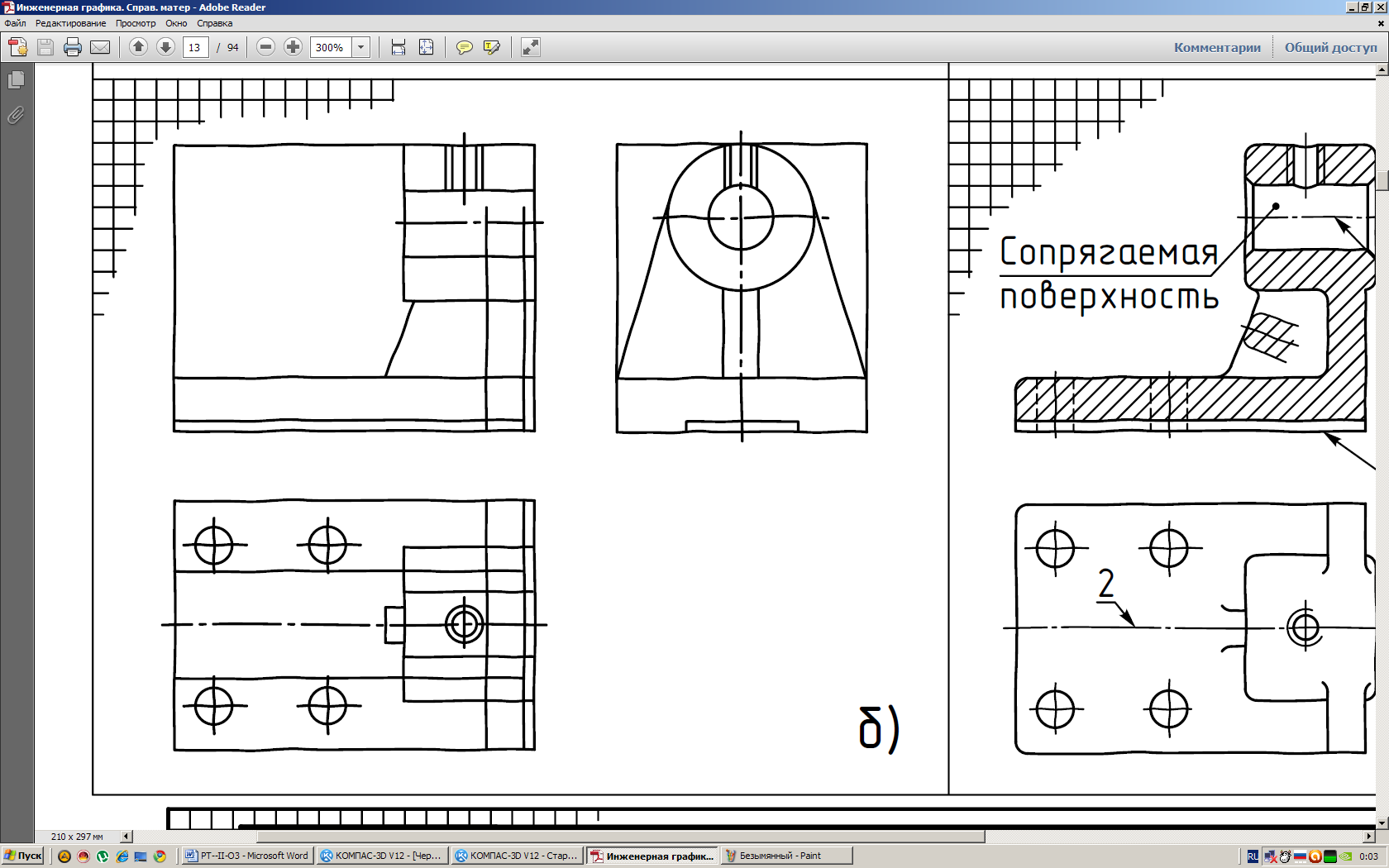

На формате А3 ватмана выполнить, снятый с натуры (рис. 37), эскиз детали «Корпус» (рис. 38), имеющей обработанные и не обработанные поверхности. На рис. 39 - даны последовательные этапы эскизирования детали.
Рис. 37
Рис. 38
Рис. 39

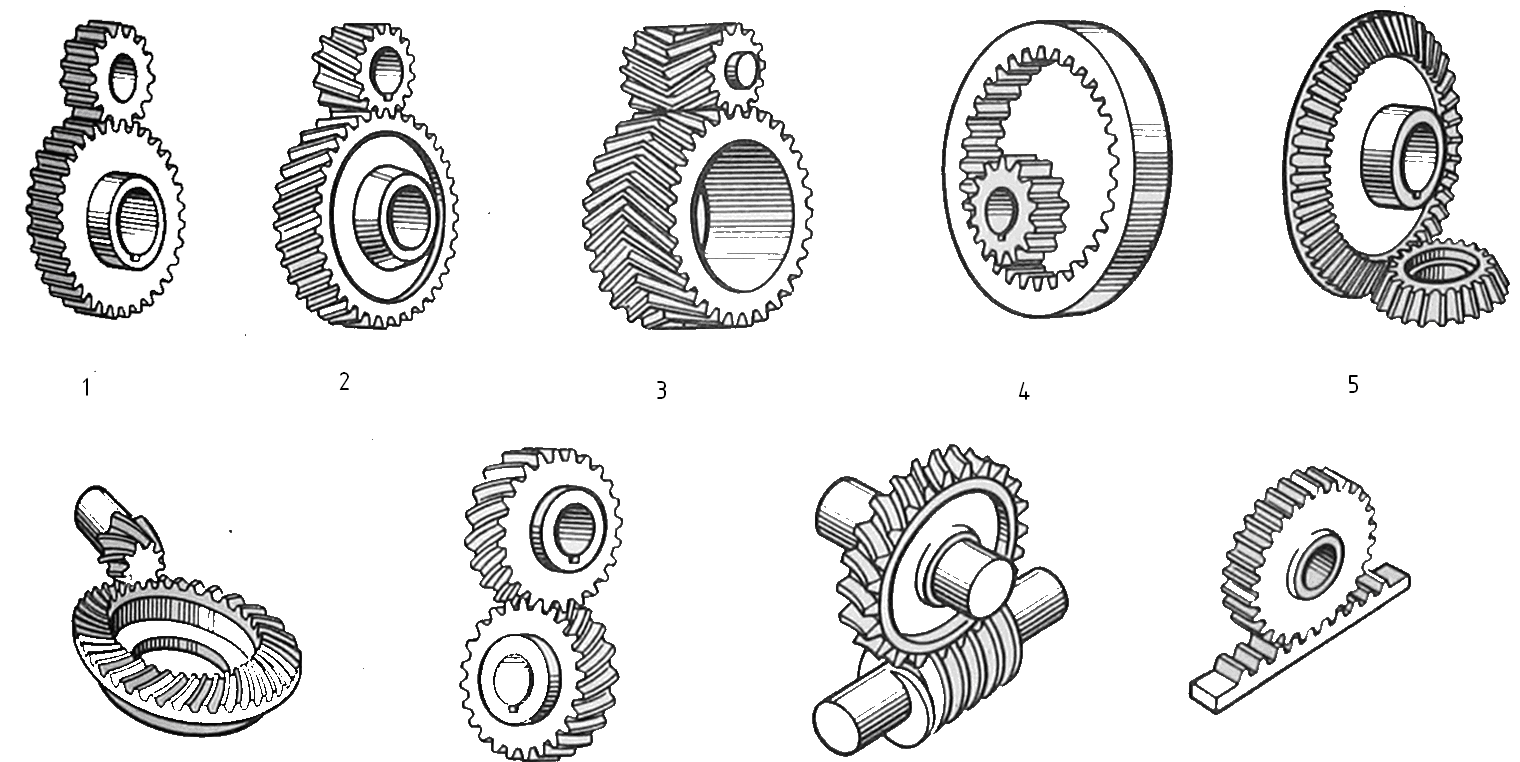

Изображение зубчатых зацеплений (гост 2.402-68) Виды зубчатых передач
Упражнение 75. Проставить под рисунком № соответствующего зацепления из списка, приведенного ниже.
____ _____ ______ _____ _____
1 коническое;
2 прямозубое цилиндрическое;
3 косозубое цилиндрическое;
4 шевронное;
5 прямозубое цилиндрическое внутреннее.
Упражнение 76. Назвать конструктивные части зубчатого колеса (рис. 40):
- центральная –
- периферийная –
- промежуточная –
Элементы и параметры цилиндрического зубчатого зацепления
(ГОСТ 16530-70 и ГОСТ 16531-70)
Рис. 40
Упражнение 77. Модуль – это _____________________________________________.
Модуль позволяет _________________________________________________________
__________________________________________________________________________.
|
|
Изображение зубчатых колёс на чертеже (гост 2.403 — 75)
Упражнение 78. Дополнить изображение зубчатого зацепления (рис. 41) в соответствие со стандартом:
На главном виде прямозубой цилиндрической зубчатой передачи найти полюс зацепления, определить графически модуль зацепления m и построить делительные окружности тонкими штрихпунктирными линиями, касающимися друг друга в полюсе зацепления. Изобразить окружности впадин зубьев – сплошными тонкими линиями, отстоящими от окружностей вершин зубьев смежных колёс на расстоянии 0,25m. По диаметру отверстий подобрать призматические шпонки и проставить размеры шпоночных пазов.
В разрезе А-А начертить образующие: делительных поверхностей тонкой штрихпунктирной, впадин зубьев – сплошной толстой основной линиями. Ведущим звеном принять шестерню (деталь 2). В зоне зацепления изобразить зуб шестерни перед зубом ведомого колеса. Заштриховать тела деталей. Зубья в продольных разрезах не штрихуют. Нанести размеры d, dа, df для колеса с индексом 1, для шестерни с индексом 2,
где d – делительный диаметр,
dа – диаметр окружности вершин зубьев,
df – диаметр окружности впадин зубьев.
На виде слева изобразить образующие: делительных поверхностей тонкими штрихпунктирными линиями, вершин зубьев (в зоне зацепления) сплошными толстыми основными линиями.
Рис. 41
Упражнение 79. Дополнить изображения зубчатых колес (на чертеже справа).
Прямозубое Косозубое Шевронное
