Схемы электрические (гост 2.702-75)

Упражнение 89. Записать в колонке буквенные коды следующих видов элементов.

У стройства (общее обозначение)____________________________________________

Преобразователи неэлектрических величин в электрические и наоборот: громкоговоритель, телефон, микрофон ______________________________________

Конденсаторы____________________________________________________________

Схемы интегральные, микросборки___________________________________________

Элементы разные: нагревательные и лампы осветительные______________________

Разрядники, предохранители, устройства защиты______________________________

Генераторы, источники питания_____________________________________________

Устройства индикационные и сигнальные_____________________________________

Реле, контакторы, пускатели________________________________________________

Катушки индуктивности, дроссели___________________________________________

Двигатели постоянного и переменного тока___________________________________

Приборы, измерительное оборудование______________________________________

Выключатели и разъединители в силовых цепях_______________________________

Резисторы________________________________________________________________

Устройства коммутационные, выключатели кнопочные__________________________

Трансформаторы, автотрансформаторы_______________________________________

Устройства связи, преобразователи электрических величин в электрические_______

Приборы электровакуумные и полупроводниковые_____________________________

Линии и элементы СВЧ_____________________________________________________

Соединения контактные____________________________________________________

Устройства механические с электрическим приводом: электромагнит и др.__________

Устройства оконечные, фильтры, ограничители________________________________

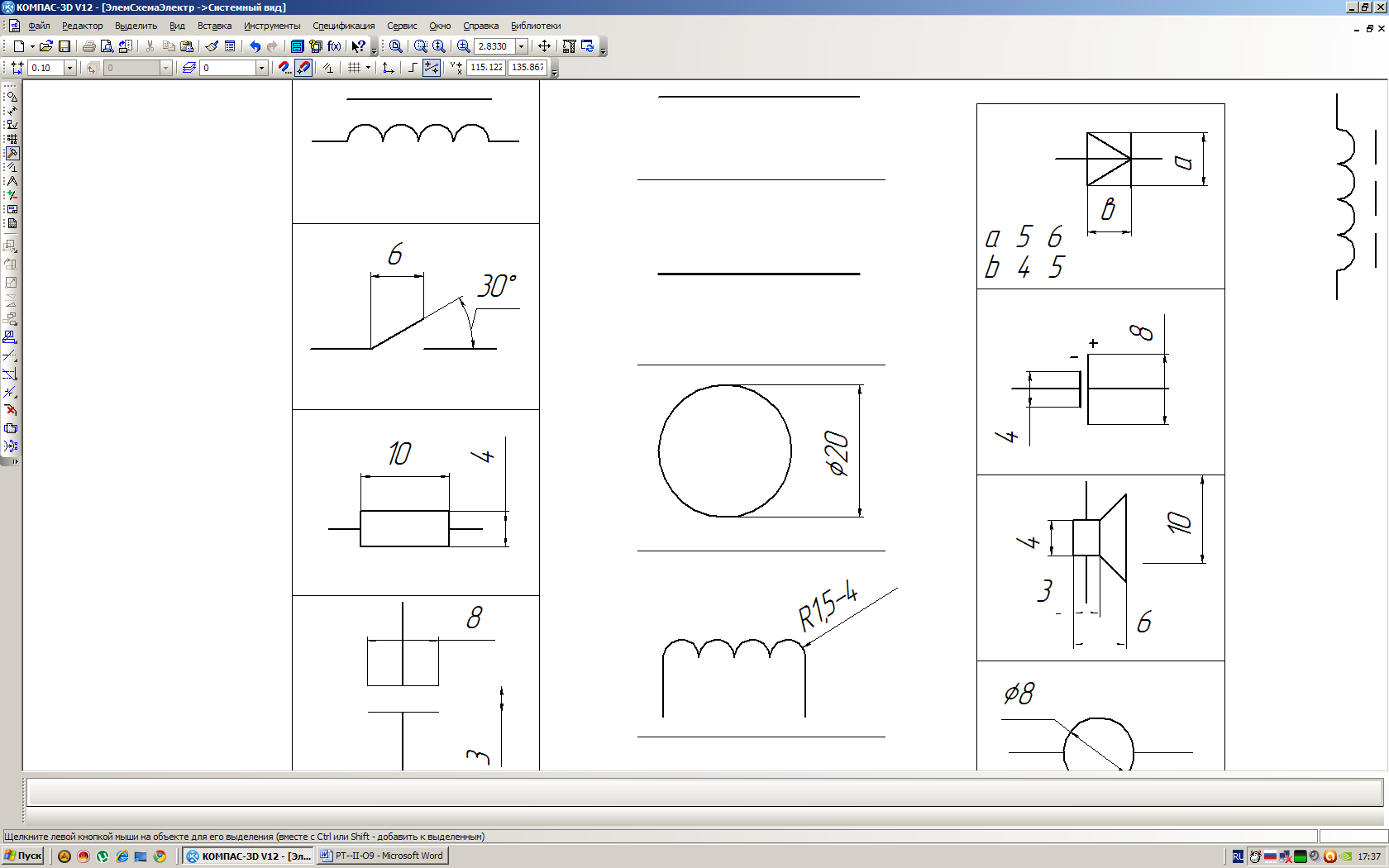

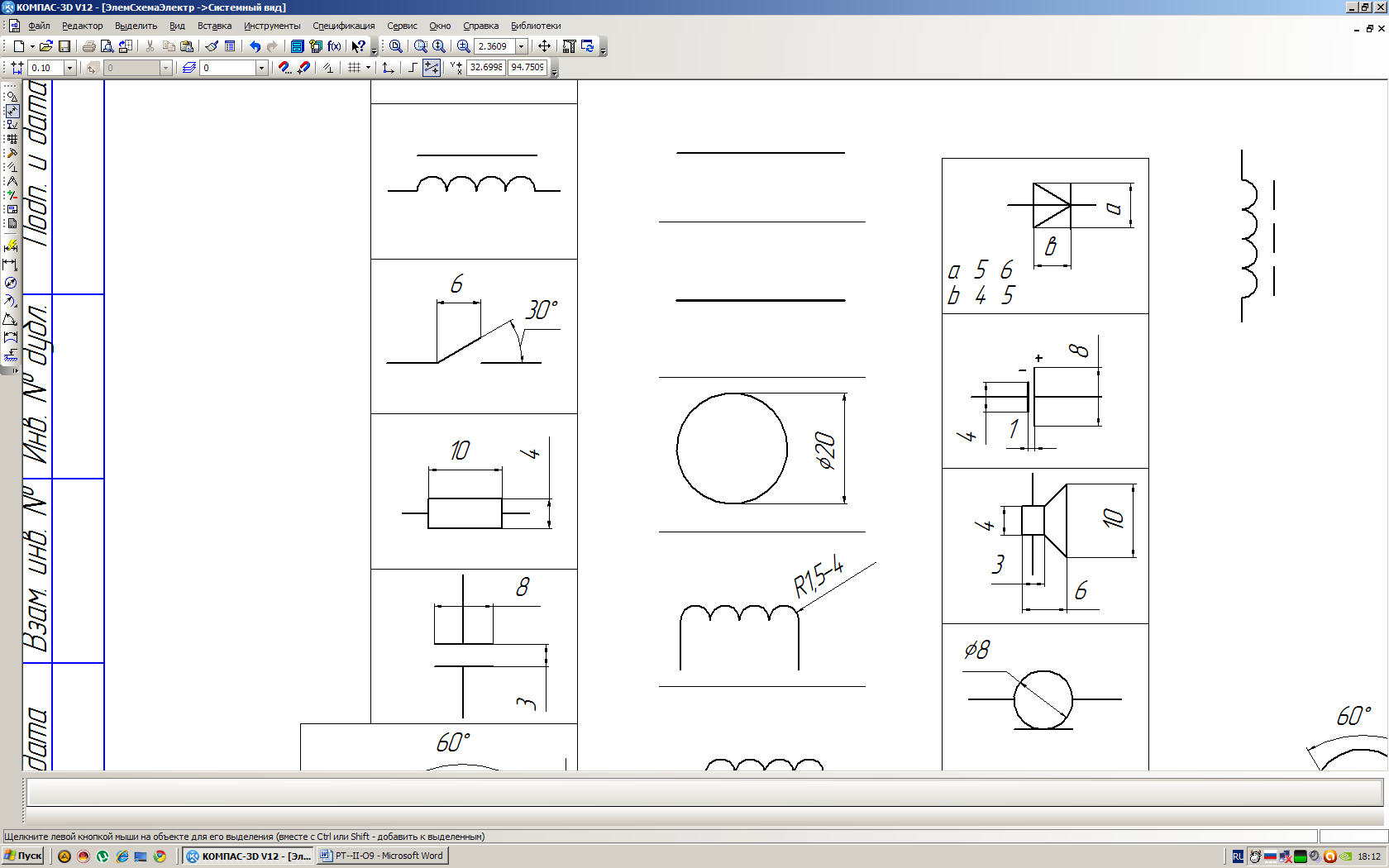

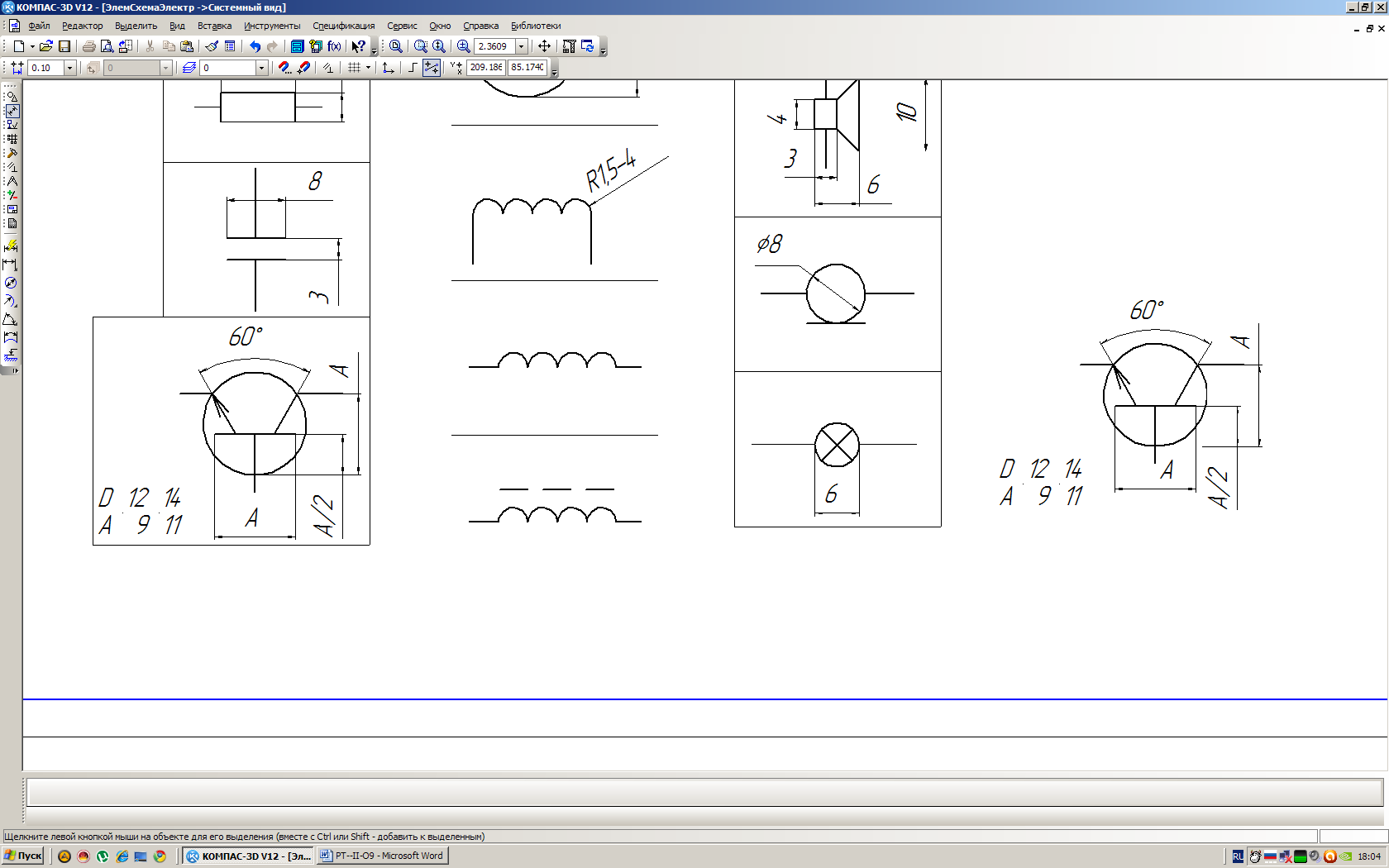

Условные обозначения некоторых элементов электрических схем. ГОСТ 2.721-74, 2.722-68, 2.723-68, 2.727-68, 2.728-74, 2.729-73, 2.730-73, 2.732-68, 2.756-87.

Наименование	Условное изображение	Наименование	Условное изображение
Линия электрической связи, провод, кабель, шина		Резистор, общее обозначение
Линия групповой связи		Конденсатор
Машина электрическая, общее обозначение		Диод
Обмотка трансформатора, дросселя, магнитного усилителя		Транзистор
Катушка индуктивности		Гальванический элемент, аккумулятор
Катушка индуктивности с магнитодиэлектрическим сердечником		Громкоговоритель
Катушка индуктивности с ферромагнитным сердечником		Микрофон
Контакт замыкающий		Лампа осветительная
