Лабораторная работа №6. Счетчики
Цель работы: изучить временные диаграммы работы счетчиков, построенных по различным схемам.
Порядок выполнения работы
1) Изучите до начала выполнения лабораторной работы методики синтеза счетчиков.
2) Соберите схему проверки стандартного счетчика, тип которого в зависимости от установленного варианта задания приведен в таблице 7.8.
Таблица 7.8 — Варианты заданий
Номер варианта |
Тип счетчика |
1 |
K555IE2 |
2 |
K555IE4 |
3 |
K555IE5 |
4 |
K555IE6 |
5 |
K555IE7 |
6 |
K555IE9 |
7 |
K555IE2 |
8 |
K555IE10 |
9 |
K555IE5 |
10 |
K555IE7 |
11 |
K555IE4 |
12 |
K555IE9 |
На рисунке 7.21 приведена схема проверки стандартного счетчика K555IE4.
а) б)
Рисунок 7.21 — Схема исследования счетчика K555IE4 а) программы, описывающие работу генераторов цифровых сигналов б)
3) Исследуйте в подрежиме Run/Transient режимы работы счетчика при различных соединениях его контактов между собой, а также при различных комбинациях управляющих кодов (сигналов начальной установки).

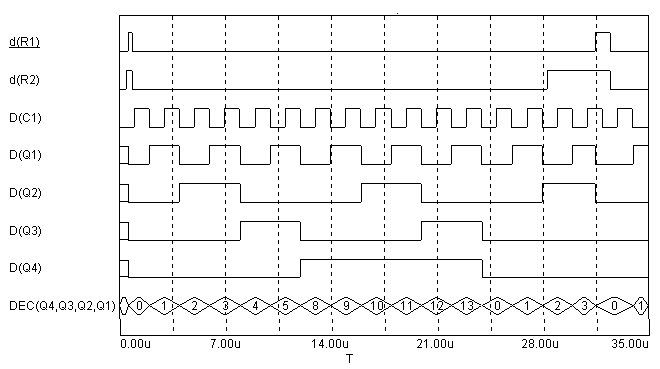

На рисунке 7.22 в качестве примера приведены временные диаграммы работы счетчика.
Рисунок 7.22 — Временные диаграммы работы счетчика K555IE4
4) Синтезируйте схему трехразрядного асинхронного счетчика на микросхемах средней степени интеграции с учетом требований, приведенных в таблице 7.9.
Таблица 7.9 — Варианты заданий
№ варианта |
Тип счетчика |
Базовая микросхема |
1 |
Суммирующий с последовательным переносом |
K555TM2 |
2 |
Вычитающий с последовательным переносом |
K555TV1 |
3 |
Реверсивный с последовательным переносом |
K555TV15 |
4 |
Суммирующий со сквозным переносом |
K555TV6 |
5 |
Вычитающий со сквозным переносом |
K555TM2 |
6 |
Реверсивный со сквозным переносом |
K555TV9 |
7 |
Суммирующий со сквозным переносом |
K555TV11 |
Продолжение таблицы 7.9
№ варианта |
Тип счетчика |
Базовая микросхема |
8 |
Вычитающий с последовательным переносом |
K555TV10 |
9 |
Вычитающий со сквозным переносом |
K555TV6 |
10 |
Суммирующий с последовательным переносом |
K555TV15 |
11 |
Реверсивный с последовательным переносом |
K555TV10 |
12 |
Суммирующий с последовательным переносом |
K555TV9 |
Примечание. Базовая микросхема обязательно должна входить в состав разрабатываемого устройства. Допускается дополнительно использовать любые типы логических микросхем |
5) Создайте схему проверки синтезированного счетчика.
На рисунке 7.23 в качестве примера приведена схема проверки вычитающего счетчика со сквозным переносом на триггере K555TV6.
Рисунок 7.23 — Схема проверки асинхронного вычитающего счетчика
6) Проверьте в подрежиме Run/Transient правильность работы счетчика.
На рисунке 7.24 приведены временные диаграммы работы вычитающего счетчика со сквозным переносом.
Рисунок 7.24 - Временные диаграммы работы асинхронного вычитающего счетчика со сквозным переносом
7) Синтезируйте схему трехразрядного синхронного счетчика на микросхемах средней степени интеграции с учетом требований, приведенных в таблице 7.10.
Таблица 7.10 — Варианты заданий
№ варианта |
Тип счетчика |
Базовая микросхема |
1 |
Реверсивный со сквозным переносом |
K555TV15 |
2 |
Суммирующий со сквозным переносом |
K555TM2 |
3 |
Вычитающий со сквозным переносом |
K555TV1 |
4 |
Суммирующий с параллельным переносом |
K555TV10 |
5 |
Реверсивный с параллельным переносом |
K555TV6 |
6 |
Вычитающий с параллельным переносом |
K555TV11 |
7 |
Вычитающий со сквозным переносом |
K555TV15 |
8 |
Суммирующий с параллельным переносом |
K555TV9 |
9 |
Реверсивный с параллельным переносом |
K555TV1 |
Продолжение таблицы 7.10
№ варианта |
Тип счетчика |
Базовая микросхема |
10 |
Вычитающий со сквозным переносом |
K555TM2 |
11 |
Реверсивный с параллельным переносом |
K555TV15 |
12 |
Суммирующий с параллельным переносом |
K555TV1 |
Примечание. Базовая микросхема обязательно должна входить в состав разрабатываемого устройства. Допускается дополнительно использовать любые типы логических микросхем |
8) Создайте схему проверки синтезированного счетчика.

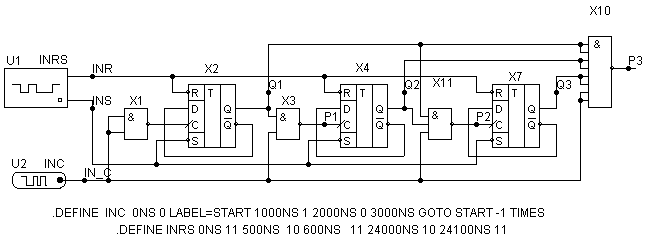

На рисунке 7.25 в качестве примера приведена схема проверки суммирующего счетчика со сквозным переносом на триггере K555TM2, а на рисунке 7.26 - суммирующего счетчика с параллельным переносом на триггере K555TM2.
Рисунок 7.25 — Схема проверки синхронного суммирующего счетчика со сквозным переносом
9) Проверьте в подрежиме Run/Transient правильность работы счетчиков.
На рисунке 7.27 приведены временные диаграммы работы суммирующих счетчиков.
Рисунок 7.26 — Схема проверки синхронного суммирующего счетчика
Рисунок 5.27 — Временные диаграммы работы синхронных
суммирующих счетчиков
Контрольные вопросы
Дайте определение счетчика.
Назовите основные специфические параметры счетчиков.
Классификация счетчиков, принципы их построения.
Приведите схему и дайте краткую характеристику (укажите преимущества, недостатки и особенности работы) следующих типов счетчиков:
суммирующие;
вычитающие;
реверсивные;
асинхронные с последовательным переносом;
асинхронные со сквозным переносом;
синхронные со сквозным переносом;
синхронные с параллельным переносом;
синхронные с параллельным переносом на D-триггерах;
синхронные с параллельным переносом на JK-триггерах.
Комбинированная схема переноса.
Сравните быстродействие синхронных счетчиков со сквозным и с параллельным переносом.
