Лабораторная работа №2. Временные параметры и характеристики цифровых микросхем
Цель работы: изучить методики измерения временных параметров и характеристики цифровых микросхем в различных режимах моделирования, а также влияние номинальных значений сопротивления и емкости нагрузки на эти параметры и характеристики.
Порядок выполнения работы
1) Изучите до начала выполнения лабораторной работы временные параметры и характеристики цифровых микросхем.
2) Соберите схему исследования временных характеристик логических элементов, при этом тип микросхемы выберите по таблице 7.2 с учетом установленного варианта задания.
Таблица 7.2 — Варианты заданий
№ варианта |
Тип микросхемы |
|
логический элемент |
триггер |
|
1 |
K555LA3 |
K555TV1 |
2 |
K555LE1 |
K555TV6 |
3 |
KR531LL3 |
K555TV15 |
4 |
K555LA4 |
K555TM2 |
5 |
K555LA1 |
K555TM5 |
6 |
KR531LA19 |
K555TV9 |
7 |
K555LA2 |
K555TV10 |
8 |
K555LL1 |
K555TV11 |
9 |
K500 LM109 |
K555TM2 |
10 |
K555LE4 |
K555TV6 |
11 |
K555LE1 |
K555TM5 |
12 |
KR531LA19 |
K555TV1 |
Рекомендуемая схема исследования временных характеристик логических элементов в режиме моделирования аналого-цифровых устройств, а также параметры примененного источника цифровых сигналов приведены соответственно на рисунке 7.5а и рисунке 7.5б.
3) Исследуйте в подрежиме Run/Transient влияние параметров нагрузки на переходную характеристику логического элемента.
На рисунке 7.6 в качестве примера приведена переходная характеристики логического элемента K555LA3 при параметрах нагрузки Rн=1МОm, Сн= (функция v(OUT1)) и Rн=, Сн=50 pF (функция v(OUT2)).
а) б)
Рисунок 7.5 — Cхема исследования временных параметров логических элементов в режиме моделирования аналого-цифровых устройств а);
параметры примененного источника цифровых сигналов (CLK) б)

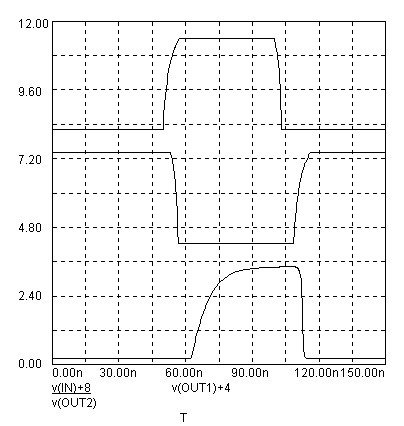

Рисунок 7.6 — Переходная характеристика логического элемента K555LA3
4) Определите по полученной переходной характеристике временные параметры исследуемой цифровой микросхемы (значения времен задержек распространения при включении и выключении интегральной микросхемы, времен нарастания и спада сигнала интегральной микросхемы, среднего времени задержки распространения, rise time и fall time).
5) Синтезируйте схему для исследования максимальной частоты следования импульсов входных сигналов цифровой микросхемы и по результатам моделирования определите ее значение.
Рекомендуемая методика определения значения максимальной частоты следования импульсов входных сигналов цифровой микросхемы приведена на рисунке 7.7 и рисунке 7.8.
6) Синтезируйте схему для исследования временных параметров триггера, тип которого в соответствии с установленным вариантом задания указан в таблице 7.2, и по результатам моделирования определите значения времени установления входных сигналов, времени удержания сигнала, времен задержек распространения при включении и выключении интегральной микросхемы, среднего времени задержки распространения, setup time, hold time, а также максимальное значение частоты следования импульсов входных сигналов.
Рекомендуемая методика определения временных параметров универсального JK-триггера приведена на рисунке 7.9 и рисунке 7.10.
а) б) в)

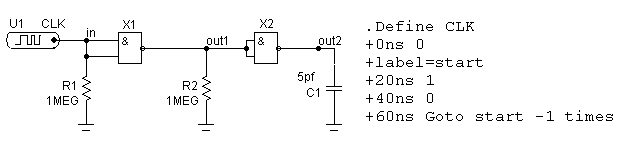

Рисунок 7.7 — Схема для исследования максимальной частоты следования импульсов входных сигналов цифровой микросхемы K555LA3 а); программы, описывающие работу генератора цифровых сигналов
при fT < fT.MAX б) и fT > fT.MAX в)
а) б)

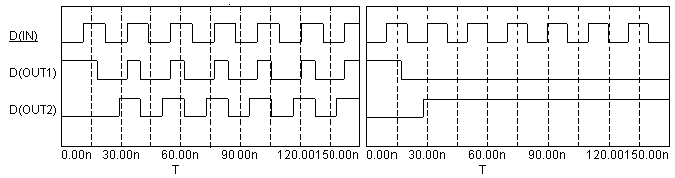

Рисунок 7.8 — Временные диаграммы работы цифровой микросхемы при fT < fT.MAX а) и fT > fT.MAX б)
a) б)
Рисунок 7.9 — Схема для исследования временных параметров триггера K555TV15 a); программы, описывающие работу генераторов цифровых сигналов б)
Рисунок 7.10 — Временные диаграммы работы триггера K555TV15
Контрольные вопросы
Дайте определение (приведите формулы, где это необходимо) следующим параметрам цифровых микросхем:
входное напряжение низкого и высокого уровней;
выходное напряжение низкого и высокого уровней;
помехоустойчивость при низком и высоком уровне сигнала;
выходной ток низкого и высокого уровней;
ток потребления выходного напряжения низкого и высокого уровней;
средняя потребляемая мощность;
время выбора интегральной микросхемы;
коэффициент разветвления по выходу интегральной микросхемы.
Дайте определение переходной характеристике.
Приведите методику определения параметров цифровых микросхем:
времени нарастания сигнала;
времени спада сигнала;
rise time;
fall time.
Поясните методику определения максимального значения частоты следования импульсов входных сигналов:
логических элементов;
триггеров.
