Моделирование цифровых устройств
Лабораторная работа №1. Система схемотехнического моделирования электронных устройств Micro-Cap 8.0
Цель работы: изучить основные параметры и возможности САПР Micro-Cap 8.0, а также исследовать источники аналоговых и цифровых сигналов.
Порядок выполнения работы
1) Запустите САПР Micro-Cap 8.0.
2) Изучите основные возможности САПР Micro-Cap 8.0.
3) Исследуйте назначение основных команд, относящихся к созданию чертежей электрических принципиальных схем и анализу работы узлов в подрежимах моделирования аналого-цифровых и цифровых устройств (Transient…).
4) Создайте схемы для исследования параметров и характеристик выходных сигналов источников Battery, Pulse Source, Sine Source, Fixed Analog, которые находятся в библиотеке Component/Analog Primitives/Waveform Sources.
5) Определите параметры и характеристики выходных сигналов исследуемых источников в режиме анализа переходных характеристик (Analysis/Transient…).
6) Синтезируйте с учетом установленного варианта задания по таблице 7.1 схемы для исследования параметров и характеристик периодических выходных сигналов источников цифровых сигналов Stim1, Stim2, Stim4, Stim8, Stim16, которые находятся в библиотеке Component/Digital Primitives/Stimulus Generators.
7) Определите параметры и характеристики выходных сигналов исследуемых источников в подрежимах моделирования аналого-цифровых и цифровых устройств (Transient…).
На рисунке 7.1а в качестве примера приведена схема для исследования источника Stim4 в подрежиме моделирования цифровых устройств, на рисунке 7.1б, рисунке 7.2 и рисунке 7.3 - программы, описывающие функционирование источника цифровых сигналов, а на рисунке 7.4 - выходные сигналы источника Stim4.
Таблица 7.8 — Варианты заданий
№ варианта |
Источник цифровых сигналов |
||
тип |
период, ns |
формат |
|
1 |
Stim2 |
100 |
11 |
2 |
Stim4 |
200 |
13 |
3 |
Stim8 |
250 |
431 |
4 |
Stim8 |
300 |
44 |
5 |
Stim16 |
400 |
413431 |
6 |
Stim8 |
500 |
111113 |
7 |
Stim8 |
550 |
1331 |
8 |
Stim4 |
600 |
1111 |
9 |
Stim8 |
300 |
1313 |
10 |
Stim16 |
450 |
443311 |
11 |
Stim4 |
800 |
31 |
12 |
Stim8 |
650 |
3131 |
б)
Рисунок 7.5 — Схема для исследования источника Stim4 а) и программа, описывающая его работу в формате 4 б)
а) б)
Рисунок 7.6 — Программы, описывающие работу источника Stim4 в форматах 13 а) и 1111 б)
а) б) в)
Рисунок 7.7 — Программы, описывающие работу источника Stim4
в форматах 1111 а), 4 б) и 13 в)

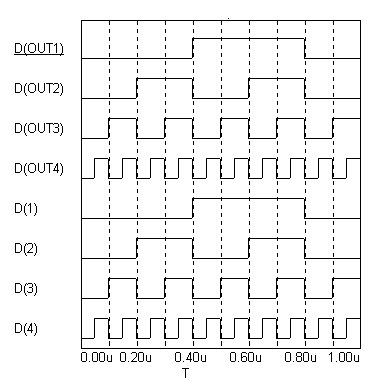

Рисунок 7.8 — Выходные сигналы источника Stim4
Контрольные вопросы
Назовите основные виды источников аналоговых и цифровых сигналов.
Перечислите основные команды, используемые при описании формы сигнала.
Что означает знак "+" перед переменной <t > при описании формы сигнала ?
Какие системы счисления используются при описании формы сигнала в САПР Micro-Cap 8.0.
Опишите форму сигнала, используя следующие строки:
LABEL=<имя метки>;
<t > GOTO <имя метки > <n> TIMES ;
<t > GOTO < имя метки > UNTIL GT <данные>;
<t > GOTO < имя метки > UNTIL GE <данные>;
<t > GOTO < имя метки > UNTIL LT <данные>;
<t > GOTO < имя метки > UNTIL LE <данные>;
<t> INCR BY <данные><t>DECR BY <данные>.
Поясните способы задания бесконечно повторяющихся циклов?
Опишите форму цифрового сигнала, используя символы: "0", "1", "X", "R", "F", "Z", "RND" и "?".
