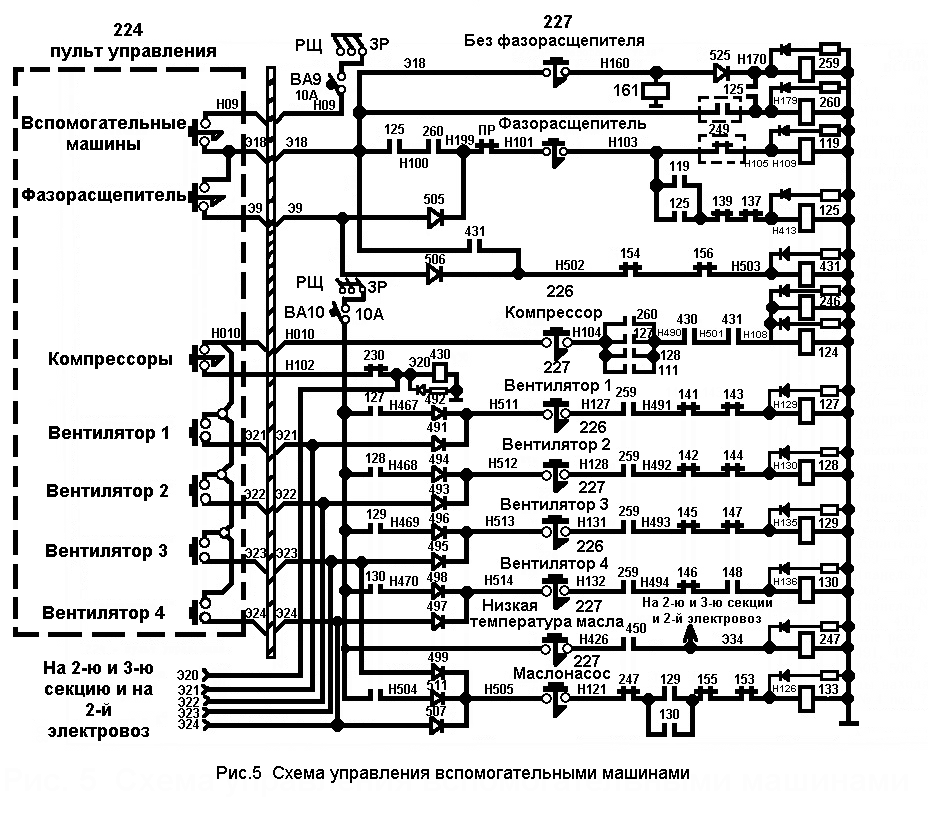

Цепи управления вспомогательными машинами Запуск фазорасщепителя
Для запуска фазорасщепителя необходимо включить выключатель ВА9 «Фазорасщепитель» на щитке 215, расположенного в кабине электровоза.
Включив кнопку «Вспомогательные машины», а затем кнопку с самовозвратом «Фазорасщепитель», удерживаем ее во включенном положении до запуска фазорасщепителя (контроль запуска осуществляется по погасанию лампы красного цвета «ФР»).
И тогда получает питание электромагнитный контактор 119 по цепи: ВА9, пр. Н09, кнопка «Вспомогательные машины», пр. Э18, кнопка «Фазорасщепитель», пр. Э9, диод 505, пр. Н199, размыкающий контакт контактора ПР, пр. Н101, кнопка «Фазорасщепитель» на щитке 227, расположенного под РЩ, пр. Н103, далее по двум цепям:
а) через размыкающий контакт реле оборотов 249, пр. Н105, катушка контактора 119, «земля», включившись в контактор 119, замыкает свою блокировку между проводами Н103 и Н107 в цепи катушки контактора 125;
б) контактор 125 получает питание по цепи: пр. Н103, замкнувшаяся блокировка контактора 119, пр. Н107, размыкающий контакт теплового реле 139 и 137, пр. Н413, катушка контактора 125, «земля».
Контактор 125 включается и становится на самоподхват от провода Н103. Одновременно замыкается блокировка между проводами Н179 — Н170 в цепи промежуточного реле 259, расположенного на панели №8. По достижении 1350+40 оборотов в минуту срабатывает реле оборотов 249 и замыкается его блокировка между проводами Э18 — Н179. При этом включается реле 260 и 259. А размыкающая блокировка 249 реле между проводами Н103 — Н105 отключает пусковой контактор 119.
Реле 260 получает питание по следующей цепи: пр. Э18, замкнувшаяся блокировка 249 реле, пр. Н179, катушка реле 269, «земля».
Реле 259 получает питание через замкнувшуюся блокировку 125 контактора, пр. Н170, катушка реле 259, «земля». Реле 259 включается и замыкает контакты в цепи контакторов: 127 (МВ1), 128 (МВ2), 129 (МВ3), 130 (МВ4). Включившись, реле 260 подготавливает цепь контактора 124 (МК,), а другая ее блокировка собирает схему питания катушки контактора 125 от пр. Э18, и уже контактор 125 получает питание по цепи: кнопка «Вспомогательные
машины», пр. Э18, замкнувшийся контакт реле 260, пр. Н199, размыкающий контакт ПР, пр. Н101, кнопка «Фазорасщепитель» щитка 227, пр. Н103, замкнувшаяся блокировка 125 контактора, пр. Н107, размыкающие контакты тепловых реле 139 и 137, пр. Н413. катушка контактора 125, «земля».
Для запуска компрессоров и вентиляторов необходимо на щитке 215 включить ВА10 «Вспомогательные машины». Получает питание провод Н010 и подходит к кнопкам «Компрессоры» и «Вентилятор» с 1 по 4.
Запуск компрессора
Для запуска компрессоров на пульте управления включаем кнопку «Компрессоры», и тогда от провода Н010 получит питание пр. Н102 и при срабатывании регулятора давления АК-11Б (в электрической схеме его контакты под № 230) получает питание промежуточное реле 430, расположенное на панели № 7.
Реле 430 включается и замыкает свою блокировку между проводами Н490 — Н501.
Катушка контактора 124 (МК) получает питание по цепи: пр. Н010, кнопка «Компрессор» щитка параллельной работы 226, расположенного в торце секции, пр. Н104, замкнувшиеся контакты реле 260, пр. Н490, замкнувшиеся контакты реле 430, пр. Н501, замкнувшиеся контакты реле 431, расположенного на панели №7, пр. Н108, катушка контактора 124 и катушка разгрузочного клапана 246, «земля».
111 – переключатель вспомогательных цепей (панель № 1)
119 – электромагнитный контактор запуска ФР (панель № 1
124, 125, 127, 128, 129, 130 – электромагнитные контактора вспомогательных машин (панель № 1)
133 – электромагнитный контактор масленого насоса (панель №2)
137, 139 – токовое электромагнитное реле (панель № 1)
141, 142, 143, 144, 145, 146, 147, 148 – токовые тепловые реле (панель № 1)
153 – электротепловое токовое реле (панель № 2)
226 – щиток кнопочных выключателей (торец ВВК в конце секции)
227 – щиток возле РЩ
230 – регулятор давления компрессора АК-11Б (в кабине)
246 – разгрузочный клапан (высоковольтная камера, около компрессора)
247 – промежуточное реле (панель № 7)
249 – панель пуска фазорасщепителя
259 – промежуточное реле (панель № 8)
260 - промежуточное реле (панель № 8)
430, 431, 450 - промежуточные реле (панель № 7)
491, 492, 494, 497, 498, 499, 505, 506, 507, 511, 525 – диоды (под панелью № 7)
Разгрузочный клапан 246 служит для облегчения запуска компрессора, который при неработающем компрессоре выпускает воздух в атмосферу из участка напорной магистрали от обратного клапана до цилиндра высокого давления.
При достижении давления в ГР 9кг/см2 срабатывает АК-11Б и размыкает контакт 230, обесточивая цепь реле 430. Потеряв питание, это реле размыкает цепь между проводами Н490 — Н501 катушки контактора 124.
