Диагностика Обзор неисправностей
Следующие изображения приведены в качестве примера.
Активирование  |
		Условия  |

Клавиша „St“  |
		- - -  |

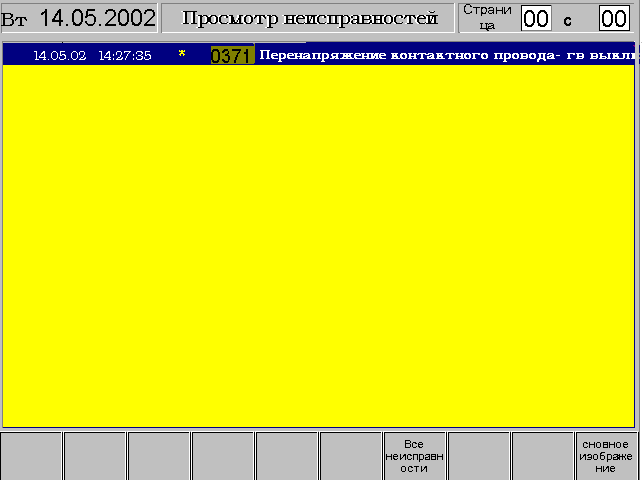

Изображение 24. Обзор неисправностей
Обзор неисправностей содержит весь перечень поступивших неисправностей. При работе по «системе двух единиц» отображаются также все неисправности и ведомого локомотива.
Все сообщения по ним имеют на дисплее отметку времени. Все неисправности, по которым уже затребованы мероприятия по устранению неисправностей или пояснения, имеет знак «*».
Изображение 25. Обзор неисправностей с их номерами
Тексты обзора неисправностей могут выдаваться как с номером неисправности, так и без него. Для этого необходимо нажать на клавишу «2».
Затем можно высветить фактическую дату и действующее время нажатием на клавишу «.». Пример представлен на следующем изображении.
Изображение 26. Обзор неисправностей с высвечиванием даты и времени

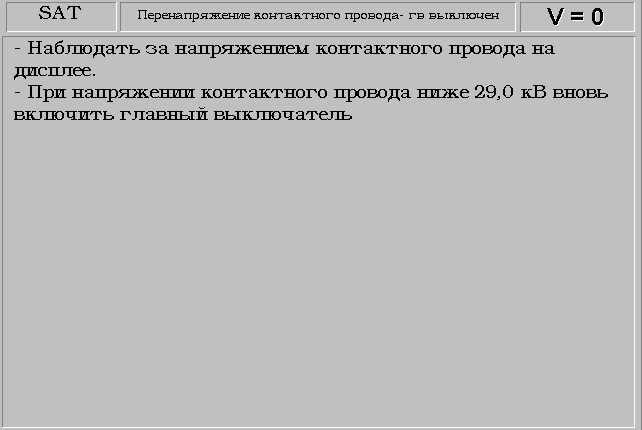

С помощью кнопки «Прокрутка» может быть выбрано соответствующее сообщение о неисправности. Кнопками „v>0“ или „v=0“, а также „i“ машинист может выбрать мероприятие по устранению неисправности или можно перейти непосредственно к пояснению неисправности, избранной при помощи клавиши выбора неисправности.
Через соответствующие клавиши можно перейти к следующим изображениям:
Клавиша  |
		Функция  |
		Условия  |

Клавиша 7 (Основные параметры)  |
		дополнительная индикация и уже отмеченных неисправностей  |
		- - -  |

Клавиша i  |
		пояснение к неисправности  |
		---  |

Клавиша v>0  |
		мероприятия по устранению неисправности при v>0  |
		---  |

Клавиша v=0  |
		мероприятия по устранению неисправности при v=0  |
		---  |

Клавиша 0 (G)  |
		Основное изображение  |
		---  |

Мероприятия по устранению неисправностей
Клавиша  |
		Условия  |

Клавиша „v=0“, „v>0“, „i“  |
		- - -  |

Изображения приведены в качестве примеров.
Изображения „v=0“, „v>0“ и „i“ можно переключать попеременно.
Все тексты избраны максимально краткими для обеспечения быстрой информации об обстоятельствах. Но в мероприятиях по устранению неисправностей в неподвижном состоянии имеются и более длинные тексты, в этом случае с правой стороны текста возможность для просмотра путем прокрутки.
Изображение 27. Пояснение к неисправности (Info)
С помощью соответствующих кнопок можно перейти к следующим изображениям:
Кнопка  |
		Функция  |
		Условия  |

Кнопка v>0  |
		Мероприятия по устранению неисправностей при v>0  |
		---  |

Кнопка v=0  |
		Мероприятия по устранению неисправностей при v=0  |
		---  |

Кнопка «St»  |
		Обзор неисправностей  |
		---  |

Изображение 28. Мероприятия по устранению неисправности при v>0
С помощью соответствующих кнопок можно перейти к следующим изображениям:
Кнопка  |
		Функция  |
		Условия  |

Кнопка «i»  |
		Пояснения к неисправности (Info)  |
		---  |

Кнопка v=0  |
		Мероприятия по устранению неисправностей при v=0  |
		---  |

Кнопка «St»  |
		Обзор неисправностей  |
		---  |

Изображение 29. Мероприятия по устранению неисправности при v=0
С помощью соответствующих кнопок можно перейти к следующим изображениям:
Кнопка  |
		Функция  |
		Условия  |

Кнопка «i»  |
		Пояснения к неисправности (Info)  |
		---  |

Кнопка v=0  |
		Мероприятия по устранению неисправностей при v=0  |
		---  |

Кнопка «St»  |
		Обзор неисправностей  |
		---  |

Возможность выдачи акустических сигналов
Может быть подключен громкоговоритель. При неисправности может выдаваться звуковой сигнал (писк).
Двуязычность
При помощи соответствующего ключа с постоянной функцией Hardkey (для переключения языков) можно переключать с немецкого языка на русский язык и обратно.
Приложение
5.22.1 Другие изображения
Отсутствие связи с ZSG
Изображение 30. Отсутствие связи с ZSG
Управление электровозом ДС3
Руководство по эксплуатации для
части поставки «Сименс»
Указания по технике безопасности
Устройства безопасности предназначены для предотвращения доступ персонала к высоковольтным приборам электровоза, если они находятся под напряжением. Электровоз питается высоким напряжением 25 кВ/50 Гц.
"
ВНИМАНИЕ"!
Каждый машинист электровоза и обслуживающий персонал цеха обязаны ознакомиться с руководством по эксплуатации.
В первую очередь должны соблюдаться общие правила техники безопасности.
Гарантия не распространяется на случаи ущерба, нанесенного в результате неправильной эксплуатации.
