Основные параметры

Активирование	Условия
Кнопка 1 на основном изображении (раздел 5.2)	- - -
Кнопка 1 на основном изображении сил тяги (раздел 5.4)	- - -

Изображение 5. Основные параметры локомотива 1

Отображается следующая информация:

Информация:	Оценка:
Фактическая скорость	в км/час
Фактический пробег электровоза	в км (счетчик пробега в километрах)
Занятый пульт управления ПУ (1 или 2)	ПУ1 ведущий; ПУ2 ведущий; незанятый
Состояние токоприемника (вверху и внизу)	вверху; внизу
Состояние главного выключателя (вкл., откл.)	ON; OFF
Состояние тяговых преобразователей 1 и 2 (вкл., откл.)	ON; OFF
Состояние преобразователя вспомогательных механизмов (вкл., откл.)	ON; OFF
Состояние ZSG1 и ZSG2 (Master и Slave)	Главный (Master); (Подчиненный) Slave

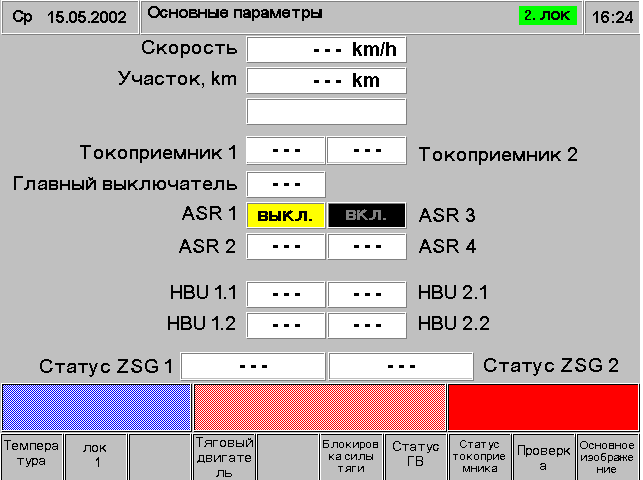

Далее следует изображение основных параметров второго электровоза:

От изображения основных параметров при помощи соответствующих кнопок можно перейти к следующим изображениям:

Кнопка	Функция	Условия
Кнопка 1 (температура)	Температуры (см. раздел 5.5)	- - -
Клавиша 2	Переход к основным параметрам Лок.2 (или Лок.1)	- - -
Кнопка 4 (тяговый двигатель)	Отключения тяговых двигателей	- - -
Кнопка 6 (блокировка тяги)	Состояние блокировки тяги (см. раздел 5.6)	- - -
Кнопка 7 (Состояние ГВ)	Состояние главного выключателя (см. раздел 5.7)	- - -
Кнопка 8 (Состояние ТП)	Состояние токоприемника (см. раздел 5.8)	- - -
Кнопка 9 (проверка)	Проверка (см. раздел 5.9)	- - -

Основное изображение сил тяги

Кнопка	Условия
Кнопка 7 на основном изображении (раздел 5.2)

При работе одним электровозом отображаются силы тяги отдельных тяговых двигателей электровоза (см. изображение 6). При работе по СДЕ отображаются силы тяги отдельных тележек обеих электровозов (см. изображение 7).

Фактические силы тяги каждого тягового двигателя изображаются в виде синих колонок, заданные силы тяги – в виде синих стрелок (остроконечных треугольников). Силы торможения изображаются таким же образом, только темно-желтым цветом (см. цвет надписи слова «Тормозное усилие»). Справа внизу информация для машиниста о сумме фактических сил тяги всех тяговых двигателей или электровозов (синий цвет: сила тяги; желтый цвет: сила торможения).

Изображение 6. Силы тяги тяговых двигателей при работе одиночным электровозом

Изображение 7. Силы тяги электровозов при роботе по СДЕ

И хотя второй электровоз подключен через поездную шину (WTB), но переключатель находится в положении «Один электровоз», то маска «Лок. 2» справа сверху перечеркивается.

Если переключатель «Работа по СДЕ/один электровоз» находится в положении «Работа по СДЕ», и данные не могут отображаться, маска «2-ой электровоз» справа сверху изображается розовым цветом.

При ручном управлении V заданная и а заданное не высвечиваются.

Из основного изображения сил тяги при помощи соответствующей кнопки можно перейти на изображение основных данных:

Кнопка	Функция
Кнопка 1 (основные параметры)	Основные параметры (см. раздел 5.3)
