Температура
Активирование |
Условия |
Кнопка 1 в окне основных параметров (раздел 5.3) |
- - - |

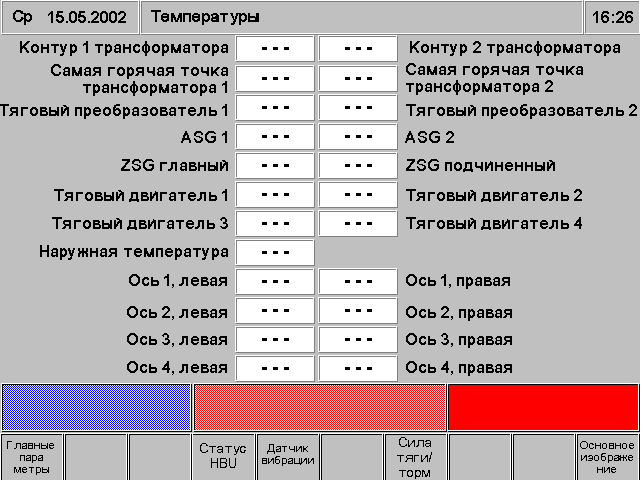

Изображение 8. Температура
Отображаются следующие температуры (в °C):
1 и 2 контуры охлаждения трансформатора
1 и 2 Самые горячие точки трансформатора
Контур охлаждения тяговых преобразователей 1 и 2
Температура устройств управления локомотивом ZSG1 и ZSG2
Температура устройств управления электроприводом ASG1 и ASG2
Температура обмоток статоров тяговых двигателей 1...4
Наружная температура
Оси тележек 1 по 4 соответственно справа и слева
От изображения „Температура» при помощи соответствующих кнопок можно перейти:
Клавиша |
Функция |
Условия |
Клавиша 1 (Основные параметры) |
Основные параметры (см. раздел 5.3) |
- - - |
Клавиша 2 |
Температурные показатели электровоза 2 |
- - - |
Клавиша 4 (HBU) |
Состояние преобразователя вспомогательных механизмов (см. раздел 5.14) |
- - - |
Клавиша 5 (датчик вибрации) |
(см. раздел 5.12) |
- - - |
Запрет на силу тяги
Активирование |
Условия |
Кнопка 6 в окошке «Основные параметры» (см. раздел 5.3) |
- - - |
Переход в это окно возможен также из других окон «Состояний...». Действующие сообщения появляются четко читаемыми черным текстом на белом фоне. Прочитанные сообщения появляются затемненными. Пример представлен в следующем разделе.
Изображение 9. Запрет на силу тяги
Сообщения, поступающие от системы безопасности электровоза и тормозов, отображаются в маске «Отображение состояния 1». Отображение осуществляется с наивысшим приоритетом.
Полные и действительные содержания сообщений о «Состояниях...» изложены в отдельной документации. Окончательно они будут определены лишь на этапе пусконаладочных работ.
От изображения «Запрет на силу тяги» при помощи соответствующих клавишей можно перейти к изображениям других состояний. Из этого уровня доступа к окну «Проверки» нет. Для проверки снова необходимо возвратиться к окну «Основные параметры».
Клавиша |
Функция |
Условия |
Клавиша 1 (Основные параметры) |
Основные параметры |
- - - |
Клавиша 7 (Состояние ГВ) |
Состояние главного выключателя (см. раздел 5.7) |
- - - |
Клавиша 8 (Состояние токоприемника) |
Состояние токоприемника (см. раздел 5.8) |
- - - |
Состояние главного выключателя
Активирование |
Условия |
Клавиша 7 в окошке «Основные параметры» (см. раздел 5.3) |
- - - |
Переход в это окно возможно и из других страниц «Состояний...». Не прочитанные сообщения появляются четко читаемыми черным текстом на белом фоне. Прочитанные сообщения появляются затемненными.
Пример:
Строка 1: Сообщение не прочитано (изображение, бросающееся в глаза: черным на белом фоне)
Строка 3: Сообщение прочитано (изображение, не бросающееся в глаза: серым на черном фоне)

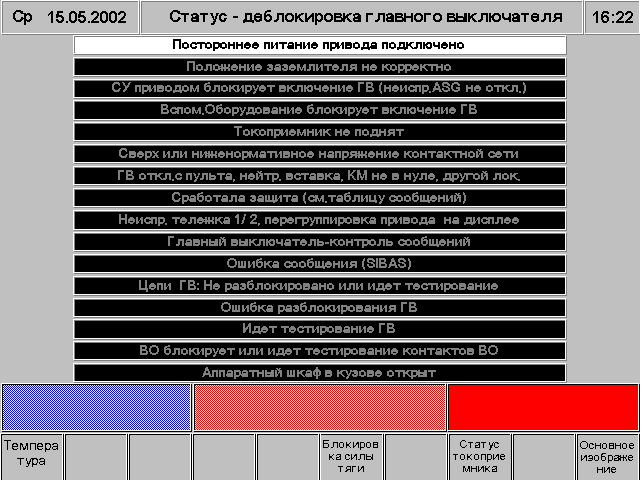

Изображение 10. Состояние главного выключателя
Полные и действительные содержания сообщений о «Состояниях...» изложены в отдельной документации. Окончательно они будут определены лишь на этапе пусконаладочных работ.
От изображения «Состояние главного выключателя» при помощи соответствующих клавишей можно перейти к изображениям других «Состояний...». Из этого уровня доступа к окошку «Проверка» нет. Для проверки необходимо возвратиться в окно «Основные параметры».
Кнопка |
Функция |
Условия |
Кнопка 1 (Основные параметры) |
Основные параметры |
- - - |
Кнопка 6 (Запрет на силу тяги) |
Запрет на силу тяги (см. раздел 5.6) |
- - - |
Кнопка 8 (Состояние токоприемника) |
Состояние токоприемника (см. раздел 5.8) |
- - - |
