4.7 Зарядное устройство уз 137/110
4.7.1 Зарядное устройство (рисунок 4 13) служит для заряда аккумуляторной батареи электровоза по отдельной цепи, а также для питания потребителей постоянного тока бортовой сети стабилизированным напряжением 110В и дисплея. Зарядное устройство питается от отдельной обмотки главного трансформатора.
Основные параметры
Номинальное входное напряжение В 240
Частота питающей сети, Гц 50
Число фаз 1
Напряжение зарядной части, В от 77 до 137,5
Стабилизированный ток заряда АБ,А 17,2±5%
Напряжение на выходных клеммах
стабилизатора, В, не более 110 ± 5%
Выходной ток стабилизатора, не более. А 110 ± 5%
Максимальная выходная мощность, кВт 15,2
Охлаждение воздушное
Масса, кг 68

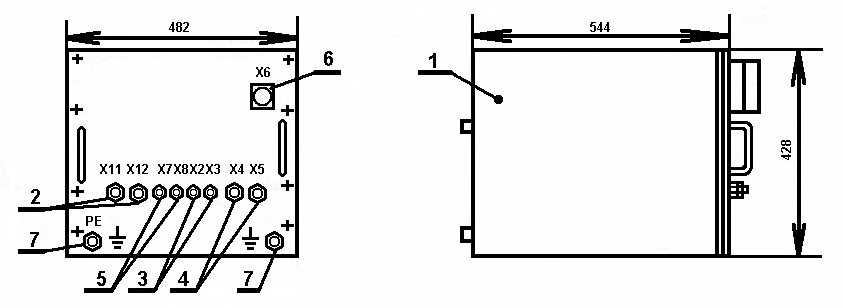

Рис. 4.13 Зарядное устройство УЗ 137/110
1 – корпус; 2 – клеммы 240В, 50Гц, вход; 3 – клеммы 137В, 17А, заряд аккумуляторной батареи; 4 – клеммы 110В, питание цепей управления; 5 – клеммы 137В, 5А. питание дисплея; 6 – 10-и полюсная вилка СШР32П10 ЭШ4;
7 – клеммы заземления
Зарядное устройство представляет собой каркас, внутри которого расположены блоки и платы каналов заряда и стабилизации со встроенными вентиляторами охлаждения диодных и транзисторных модулей.
Задняя, боковые и верхняя части каркаса закрыты съемными панелями с вентиляционными пазами.
На лицевой панели расположены индикатор "Контроль", кнопка (перебор) и выводы устройства:
X 1.1 и X 1.2 - шпильки 240 В, 50 Гц;
Х2 и Х3 - шпильки 137 В, 17 А;
Х4 и ХЗ - шпильки канала стабилизации 110В.
Х6 - вилка СШР32П10ЭШ4 разъема "Контроль";
Х7 и Х8 - шпильки 137 В, 5А;
РЕ - шпильки заземления
Описание работы зарядного устройства приведено к Руководстве по
эксплуатаини ДЖЦИ 435.311.005 РИ.
4.8 Электромагнитные вентили
4.8.1 Электромагнитные вентили ЭВ-58-03 (рисунок 4.14) предназначены для дистанционного управления работой пневматических приводов.
Основные параметры
Напряжение номинальное, В 110
Ток номинальный, А 0,1
Минимальный ток срабатывания, А 0,05
Сопротивление катушки при +20°С, Ом 810
Рабочее давление сжатого воздуха, МПа 0,35-0,675
Ход клапанной системы, мм 0,5
Зазор под якорем, мм 1,0 ± 0,1
Сечение клапанной системы, мм2:
на впуск 5,5
на выпуск 10,5
Масса, кг 1,24
Включающие вентили типа ЭВ-58-03 соединяют цилиндр аппарата с источником сжатого воздуха при возбужденной катушке электромагнита и с атмосферой - при отключенной. Вентили состоят из двух основных частей электромагнита и распределительной клапанной коробки.
Электромагнит состоит из катушки 8, залитой эпоксидным компаундом в стальную втулку, являющуюся частью магнитопровода, стопа 7, фланца 4 и якоря 5. К фланцу 4 крепится изолятор 3, в котором размещены два вывода 14 катушки 8. К выводам крепятся шинки 15. На изоляторе установлена полиэтиленовая крышка 2, через центральную тонкую перемычку которой можно вручную привести в действие вентиль, нажав на гайку 1. Якорь 5 в воротниковом соединении фланца 4 фиксируется от радиальных смещений рядом шариков 20. Якорь устанавливается по резьбе на штоке 6 и фиксируется от отворачивания гайкой 1.
Распределительная клапанная коробка состоит из прессованного корпуса 16, имеющего уплотнительные бурты по месту размещения впускного 11 и выпускного 9 клапанов, размещенных на шпильке 10 в центральном отверстии корпуса.
На клапанах 9 и 11 завальцовкой закреплены резиновые шайбы 17 и 18. Шток 6 якоря 5 жестко связан со шпилькой 10 клапанов резьбовым соединением, уплотненным резиновым кольцом 19. Впускной клапан 11 подрессорен пружиной 12, опирающейся на пробку (штуцер) 13, установленные в корпусе по резьбе через герметизирующую прокладку.
Рис. 4.14 Электромагнитный включающий вентиль ЭВ–58–03
1 – гайка; 2 – крышка; 3 – изолятор; 4 – фланец; 5 – якорь; 6 – шток; 7 – стол; 8 – катушка; 9 – выпускной клапан; 10 – шпилька; 11 – впускной клапан; 12 – пружина; 13 – пробка; 14 – вывод; 15 – шинка; 16 – корпус; 17, 18 – резиновая
шайба; 19 – резиновое кольцо; 20 - шарики
4.8.2 Электромагнитный вентиль ЭВТ-54-02 (рисунок 4.15) предназначен для дистанционного управления пневмоприводом токоприемника и обеспечения регулирования установленного времени его подъема и времени опускания.
Основные параметры
Напряжение номинальное, В 110
Ток номинальный, А 0,1
