3. Резисторы электронных устройств (эу).
План
Классификация резисторов
Маркировка и условное графическое обозначение резисторов
Основные технические характеристики резисторов
Конструкция резисторов и используемые материалы
Особенности применения резисторов
Контрольные вопросы
Резисторы относятся к числу наиболее распространенных компонентов в составе РЭС.
Резистором называется компонент, обладающий электрическим сопротивлением и предназначенный для ограничения или регулирования тока в электрической цепи. Принцип действия резистора основан на использовании свойств материалов затруднять протекание электрического тока.
Ассортимент резисторов весьма широк, разнообразны требования к ним. Значения электрических сопротивлений резисторов широкого применения составляют от нескольких Ом (международное обозначение ) до десятков МОм (М ) с допустимыми отклонениями значений электрических сопротивлений от 0,001% до 30%.
Материалом для проводящего элемента резисторов могут быть тонкие пленки металлических сплавов, углерода, специальных композиций, а также проволока. Выбор материала резистивного элемента определяется назначением резисторов.
Классификация резисторов
Резисторы общего (универсального) применения предназначены для использования в различных цепях постоянного и переменного токов при формировании сигналов, построении шунтов, делителей напряжений в цепях питания, различных фильтров, регуляторов, ограничителей и др.
Резисторы специального назначения имеют специфические свойства в соответствии с областью применения, например, прецизионные.
Высокочастотные резисторы, благодаря малым значениям собственной емкости и индуктивности, используются в радиотехнических цепях на частотах в десятки мегагерц и выше в качестве согласующих элементов, аттенюаторов, элементов волноводных трактов и др.
Прецизионные резисторы применяются в электрических цепях, к которым предъявляются повышенные требования к точности -в измерительных и пороговых устройствах, релейных схемах.
Миниатюрные резисторы изготавливаются для использования в печатных платах поверхностного монтажа, имеющих для них специальные монтажные площадки.
Высокоомные резисторы (сопротивлением до 1013 Ом) применяются в электрических цепях с малыми токами (в измерительных устройствах, дозиметрах).
Высоковольтные резисторы (сопротивлением до 1011 Ом) изготавливаются для включения в цепи с высоким (10...60 кВ) рабочим напряжением - в делителях напряжений для кинескопов, поглотителях искрогасителях, разрядных устройствах.
Полупроводниковые резисторы - терморезисторы, фоторезисторы, варисторы применяются в схемах контроля и управления.
Большое разнообразие резисторов, изготавливаемых мировыми производителями, может быть структурировано по нескольким признакам (рис.1).
Рис. 1. Классификация резисторов по назначению
Постоянные резисторы во время монтажа, настройки и эксплуатации РЭС должны сохранять свое электрическое сопротивление в пределах своих допусков.
Некоторые типы постоянных резисторов общего назначения изображены на рис. 2.
Переменные резисторы предназначены для управляющего изменения электрического сопротивления в электрических цепях. Подстроенные резисторы обычно устанавливаются в узлах РЭС требуемой регулировки узлов в процессе изготовления или профилактического обслуживания во время эксплуатации.
Внешний вид некоторых типов переменных и подстроечных резисторов показан на рис. 3.

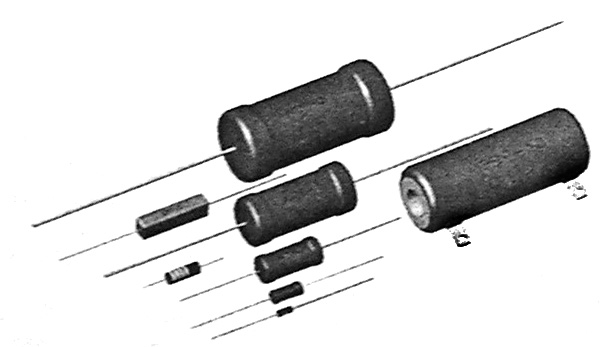

Рис. 2. Некоторые типы постоянных резисторов общего назначения

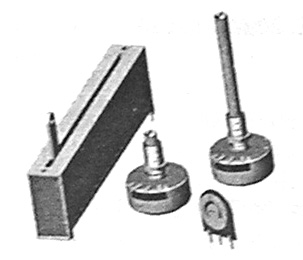

Рис. 3. Некоторые типы непроволочных переменных и подстроечных резисторов
Резисторы состоят из резистивного элемента, основания и контактного узла с внешними выводами для подсоединения к электрической цепи.
Классификация типов резистивных элементов конструктивного выполнения резистивного элемента приведена на рис.4 и 5.
Рис. 4. Классификация типов резистивного элемента

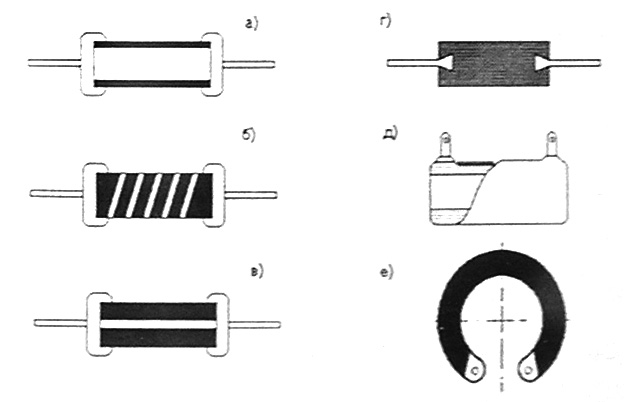

Рис. 5. Разновидности конструктивного исполнения резистивного элемента
а-в - пленочные: г - композиционные; д - проволочные; е - дугообразный резистивный элемент переменных и подстроечных резисторов
