Конструкция конденсаторов и используемые материалы
Конструкция конденсаторов в основном определяется эксплуатационными и технологическими свойствами их диэлектрического материала. Конденсатор как технологический узел представляет собой совокупность конструктивных элементов определенной формы, изготовленных из специально подобранных материалов. Конструктивное оформление конденсатора зависит также от способа его установки в РЭС (монтаж объемный, монтаж печатный традиционный, монтаж печатный поверхностный, монтаж в микросборку).
В конденсаторах с неорганическим диэлектриком используются керамика, стекло, стеклоэмаль, стеклокерамика и слюда. К ним же относятся конденсаторы с газообразным диэлектриком, в качестве которого может использоваться воздух, вакуум, сжатый газ (азот, фреон, элегаз1).
Среди конденсаторов имеются группы низковольтных (номинальное напряжение менее 1600 В), высоковольтных, помехоподавляющих, низкочастотных и высокочастотных. В составе РЭС они
КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ
Керамические конденсаторы относятся к самым массовым компонентам РЭС. К их достоинствам следует отнести широкий диапазон номинальных емкостей, возможность изготовления конденсаторов с заданным температурным коэффициентом емкости, устойчивость к внешним воздействующим факторам, высокую надежность, достаточно простую технология изготовления, низкую стоимость.
Рис. 8. Некоторые типы керамических конденсаторов:
а-трубчатый КТ-1: дисковые КД-1; КД-2; пластинчатый К10-7В; полупроводниковый К10У-5; б- схема подключение выводов к обкладкам трубчатого конденсатора
У керамических конденсаторов базовый конструктивный элемент изготовлен из керамики, на поверхность которой нанесены обкладки в виде металлических слоев. Форма керамического базового элемента, применяемого в конденсаторах этого типа, может быть трубчатой (марки КТ-1; КТ-2; КТ-3; К10-38; КТП, КТИ), пластинчатой (КЮ-7В), дисковой (КД-1, КД-2, К1О-1Э, КД-29, К10-78), монолитной (К10-17, К10-27, К10-42, К10-43, К10-47, К10-49, К10-50, К10-60, К22-5), бочоночной (например, К15У-2, К15-9), горшкообразной (например, К15У-3).
К однослойным керамическим конденсаторам (используется всего один слой диэлектрического материала) относятся трубчатые, дисковые, пластинчатые, имеющие номинальную емкость от 0,47 пФ до 0,063 мкФ и номинальное напряжение до 800 В.

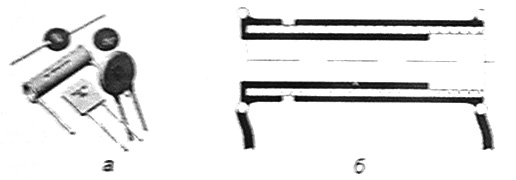

На рис. 8, а изображен внешний вид трубчатого, дисковых, пластинчатого и полупроводникового керамических конденсаторов и эскиз расположения обкладок трубчатого конденсатора (рис. 8, 6). Проволочные выводы припаяны к краям металлизированных обкладок трубки, дисков и пластины.
Керамические конденсаторы с барьерным слоем и на основе полупроводниковой керамики имеют большую емкость, но значительное изменение емкости в диапазоне температур (Н20-Н90).
Монолитные керамические конденсаторы, относящиеся к группе низковольтных и обладающие значительной удельной емкостью, производят различными конструктивными вариантами В основе своей они имеют монолитный блок (рис. 9), состоящий из чередующихся тонких (пластичных до обжига) керамических или стеклокерамических прослоек с нанесенными на них обкладками, спрессованными при высокой температуре. Металлизация обкладок наносится до термообработки, а не после нее, как это обычно делается Толщина изоляционных прослоек 30..,50 мкм, удельная емкость при номинальном напряжении 50 В составляет 1 ...20 мкФ/см3. Монолитные конденсаторы могут иметь защитное покрытие эпоксидными смолами (марки К22-5; К10-17), пластмассовый корпус (марки К10-17, К10-43, К10-49, К10-50). К низковольтным керамическим конденсаторам относятся также КМ-3, КМ-4, КМ-5, КМ-6 К10-9 К10-23 К10-27, К10-28, К10-36, К10-42, К10-47, К10-52, К10-56, К10-57, номинальное напряжение 10...250 В.
Рис. 9. Модель керамической за- Рис. 10. Высоковольтные керамиче-
готовки монолитного конденсатора ские конденсаторы типов К15У-3
и К15У-1
Высоковольтные высокочастотные керамические конденсаторы (рис. 10), которые применяют, в основном, в выходных каскадах мощных передатчиков, могут иметь форму плоскую (марки К15У-1, К15-2, К15-14), трубчатую (К15У-2, К16-11) и горшкообразную (К15У-3). Высоковольтные низкочастотные керамические конденсаторы используют, в основном, в цепях постоянного тока (цепях питания). Их конструкция может предусматривать изоляцию (например, К15-4; K1S-5) или нет (К15-10). Емкость конденсаторов может достигать 15нФ, а номинальное напряжение 1,6. ..63 кВ.
К специальным керамическим конденсаторам относятся проходные и опорные конденсаторы (рис. 11), предназначенные обеспечивать в высокочастотных узлах РЭС, фильтрацию и блокировку сигналов помех с целью достижения электромагнитной совместимости узлов и блоков. Конструктивно они могут быть снабжены резьбой для крепления к шасси с помощью гайки (например, КТП-1; КТП-2; КО-1; КО-2; КДО-1; КДО-2) или фланцем для пайки к поверхности экранирующих перегородок корпуса (например, К10П-4). Номинальная емкость этих конденсаторов находится в пределах 3,9...15000 пФ, номинальное напряжение - 350...500 В.
Рис. 11 Проходной и опорный ке- Рис. 12.Подстроечные керамиче- рамические конденсаторы типов ские конденсаторы типов
КТП-1 и КО-1 КПК-1ИКПК-2
одстроечные керамические конденсаторы (рис. 12) состоят из статорной и роторной частей, выполненных из керамики с нанесенными обкладками. Они предназначены для осуществления регулировочно-наладочных работ технологического процесса производства РЭС, а также регулировок в период эксплуатации. Они могут быть выполнены несколькими конструктивными вариантами (например, КТ4-21; КТ4-23; КТ4-25; КПК; КТ17-КТ23; КТ2-50; КТ2-51) для различных способов крепления к плате печатного монтажа, в том числе бескорпусные (например, КТ4-24; КТ4-27) для монтажа в микросборках.
СЛЮДЯНЫЕ КОНДЕНСАТОРЫ
В слюдяных конденсаторах обкладками могут служить тонкая фольга (свинцово-оловянная, но чаще алюминиевая) или тонкий слой напыленного серебра. Пластины диэлектрика с обкладками набираются в пакет, обжимаются и затем опрессовываются пластмассой. Конденсаторы с серебреными пластинами слюды позволяют избежать появления воздушных включений между поверхностями слюды и обкладки (рис. 13), что несколько снижает температурный коэффициент емкости и приближает его к линейной зависимости от температуры.
Достоинством слюдяных конденсаторов является повышенная добротность, стабильность емкости, высокая надежность, устойчивость работы при относительно больших реактивных мощностях (5...300 ВАР). К недостаткам относятся: невысокая удельная емкость, сложность технологических операций изготовления, относительно большие масса и стоимость.
Слюдяные конденсаторы (рис. 14) изготавливаются нескольких типов - слюдяные опрессованные (К31У-3; К31П-5), слюдяные уплотненные (К31П-4; К31-10; К31-14), герметизированные (КСГ; СГМ, СГО, ССГ); опрессованные теплостойкие (К31-10 до +125°С).
Диапазон номинальных напряжений 250...7000 В, номинальные емкости 51 пФ...0,2 мкФ, допустимые отклонения номинальных емкостей ±(2...20)%, температурный диапазон -60...+85°С.
Рис. 13. Схема соединений Рис. 14. Слюдяные конденсаторы
посеребренных обкладок слюдяного типов К31У-3 и К31-14
конденсатора
СТЕКЛЯННЫЕ И СТЕКЛОКЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ
Стекло (боросиликатное, щелочное) как диэлектрик конденсатора является дешевым материалом, имеющим диэлектрические потери среднего уровня и, кроме того, позволяет изготавливать конденсаторы достаточно высокой электрической прочности (25...30 кВ/мм) при небольшой толщине слоя. Однако потери существенно возрастают при повышении температуры.
Исходным материалом диэлектрика конденсаторов этого типа является стеклоэмаль, которая наносится на металлический лист основания. После сушки стеклоэмали на ее поверхность через трафарет наносят слой серебряной пасты, далее снова создают диэлектрический слой стеклоэмали и (после сушки) серебряной пастой наносят заготовку следующей обкладки и т.д. После изготовления необходимого количества слоев заготовку конденсатора спекают (600...800°С) и разрезают. В результате получаются монолитные остеклованные пластинки в форме параллелепипедов, к которым после зачистки торцов припаивают электрические выводы (рис. 15). Толщина диэлектрического слоя 100...200 мкм.
Стеклянные конденсаторы по своим характеристикам достаточно близки к слюдяным, но являются более теплостойкими. Изменяя состав стекла добавками, можно управлять свойствами этого диэлектрика.

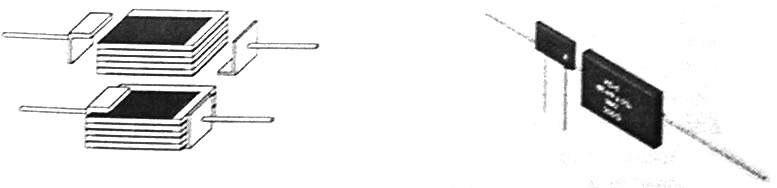

Рис. 15. Конструкций стеклянных Рис. 16. Стеклянные конденсаторы конденсаторов типов К21-8 и КС-1
К стеклянным и стеклокерамическим относятся конденсаторы следующих марок: КС-1; КС-2; КС-3; СКМ; К21-5; К21-7; К21-8; К21-9; К22У-1- К22-4- К22-5 (рис. 16). Номинальные емкости 9,1 пФ...0,12 мкФ; диапазон температур –б0...+125ºС (+200°С СКМ-Т); тангенс угла диэлектрических потерь .
КОНДЕНСАТОРЫ С ГАЗООБРАЗНЫМ ДИЭЛЕКТРИКОМ
Специфическую группу представляют конденсаторы с газообразным диэлектриком, которые по характеру изменения емкости бывают постоянными и переменными. Благодаря практической независимости газовой среды внутреннего объема постоянных конденсаторов этого типа (вакуумных и газонаполненных) от окружающей атмосферы, они отличаются высокой стабильностью характеристик во времени и малыми диэлектрическими потерями. Поэтому они применяются, в основном, в высокочастотных цепях генераторов передатчиков, работающих при высоких напряжениях 3 кВ (например, К61-16)...100 кВ (например, К61-18).
К вакуумный конденсаторам постоянной емкости относятся: К61-1: К61-3; К61-4; К61-5; К61-9; К61-16; К61-18; В; KB; BB; ВМ. Номинальные емкости 10 пФ (К61-1)...500 пФ (К61-3); диапазон температур -60°С (-10ºC для К61-18) ... +70...125°С (+200°С для К61-9); диэлектрические потери ; номинальный рабочий ток 5 А (для К61-16 при напряжении 3 кВ) ... 100 А (для К61-4 при напряжении 45 кВ).
Вакуумные конденсаторы переменной емкости (КП1-3; КП-ЗМ; КП1-4; КП1-6 ...КП1-9; КП1-10-КП1-13; КП1-16) обладают малым моментом вращения и высоким коэффициентом перестройки емкости (например, коэффициент перестройки у конденсатора КП1-12 составляет 120). Минимальная емкость 10 пФ (например, КП1-10)...1200 пФ (КП1-12); диапазон температур - 60 ... +70... +125 °С (+200°С для КП1-10); диэлектрические потери ; номинальный рабочий ток 15 А (для КП1-13 при напряжении 10 кВ ) ... 100 А (для КЛ1-6 при напряжении 45 кВ); масса 0,5 кг (КП1-8) ... 7 кг (КП1-6.)
Конденсаторы с воздушным диэлектриком представлены практически только конденсаторами переменной емкости и подстроечными конденсаторами.
Конденсаторы переменной емкости с воздушным диэлектриком применяются в составе РЭС для настройки колебательных контуров на заданную частоту, регулировки емкостной связи между высокочастотными узлами, балансировки высокочастотных мостовых цепей, компенсации или подбора реактивной составляющей импеданса электрической цепи (например, в измерительных устройствах и полосовых фильтрах).
Конструкция конденсатора переменной емкости предусматривает изменение емкости конденсатора вращением системы плоских обкладок (роторных пластин) относительно неподвижных статорных пластин, расположенных таким образом, что при настройке роторные пластины входят в зазоры между статарными. Ротор может поворачиваться в подшипниках скольжения (конденсаторы бытовых РЭС и подстроенные конденсаторы) или шариковых подшипниках (специальные РЭС).
Рис.17. Трехсекционный конденсатор переменной емкости с воздушным диэлектриком
На рис. 17 изображен трехсекционный конденсатор переменной емкости с воздушным диэлектриком, применяемый, главным образом, для перестройки сопряженных резонансных контуров супергетеродинного приемника (входная цепь приемника, вход преобразователя частоты, гетеродин).
В данной конструкции используется вращательное перемещение подвижной системы на угол θ относительно неподвижной в пределах 0...1800.
По закономерности изменения настройки колебательного контура на частоту f с помощью переменных конденсаторов, их подразделяют на прямочастотные (кривая 1 на рис. 18) и прямоемкостные (кривая 2). При использовании прямочастотного конденсатора шкала настройки колебательного контура является равномерной.
Коэффициент перекрытия контура по частоте является отношением вида:
; откуда .
На рис. 9.19 приведена эквивалентная схема замещения конденсатора переменной емкости, в которой: - переменная часть емкости конденсатора; - минимальная емкость; Rn- сопротивление потерь в проводящих частях конденсатора (0.01...0,02 Ом); RM- сопротивление изоляции конденсатора; Lc - индуктивность конденсатора, определяемая его конструкцией; Rконт - переходное сопротивление трущегося контакта (составляет 0,01...0,05 Ом). Емкость между электрическими выводами конденсатора является суммой:
.
Добротность конденсатора зависит от эквивалентного сопротивления его потерь: , где и составляет 500…5000 единиц, но может снижаться в несколько раз при повышении влажности окружающего воздуха.
Сопротивление изоляции Rиз, между выводами конденсатора составляет 109...1010 Ом и даже с потерей двух-трех порядков при повышении влажности окружающей среды слабо влияет на добротность конденсатора.
Рис. 18. Частотная характеристика конденсатора переменной емкости:
