Создание аннотаций

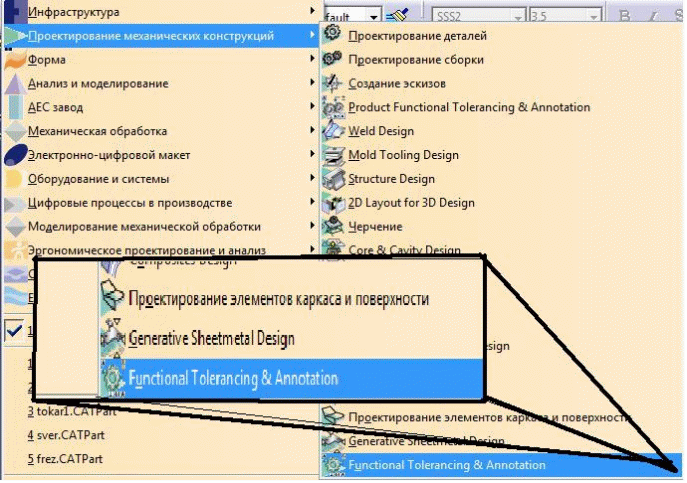

Для создания аннотаций в Catia используется модуль Functional Tolerancing & Annotations.

Все созданные аннотации хранятся в дереве построения в отдельной ветке наборы аннотаций.

Открыв модель в одном из двух модулей, выбираем кнопку Dimensions для создания аннотаций размеров и проставляем все требуемые размеры. Редактирование размера происходит через меню свойства, где можно присвоить размеру какие-либо атрибуты.

Каждый размер закрепляется за плоскостью аннотаций. Для удобства можно создавать несколько плоскостей для каждой операции в отдельности, в которых будут содержаться размеры необходимые на данной операции. Это упрощает вид дерева модели, что в свою очередь облегчает поиск нужных размеров в дереве построения

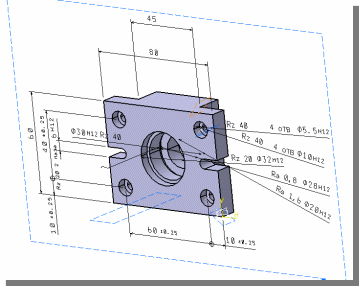

Модель с аннотациями имеет следующий вид:

После того как созданы все наборы, можно будет легко переключать их при переходе от одной операционной заготовки к другой.

В заключение можно так же отметить, что модуль аннотаций позволяет указывать на 3D модели заготовки так же шероховатости, базы, отклонения, так же подписывать пояснения.

Глава 4. Создание 3d модели технологической оснастки в программе Solid Works.

SolidWorks – система автоматизированного проектирования, инженерного анализа и подготовки производства изделий любой сложности и назначения. Она представляет собой инструментальную среду, предназначенную для автоматизации проектирования сложных изделий в машиностроении и в других областях промышленности. SolidWorks является системой гибридного (твердотельного и поверхностного) параметрического моделирования, она предназначена для проектирования деталей и сборок в трёхмерном пространстве (3-D проектирования), а также для оформления конструкторской документации. Система относится к САПР "среднего класса". В отличие от "тяжелых" САПР (Unigraphics NX, Pro/Engineer, CATIA), разработанных для Unix-платформ, SolidWorks изначально создавалась для работы на персональных компьютерах в системе Microsoft Windows. SolidWorks имеет стандартный графический пользовательский интерфейс Windows, максимально использует все преимущества системы Microsoft Windows, такие как контекстные меню, режим copy-and-paste, режим drag-and-drop, быстрый просмотр, поиск и открытие файлов с помощью проводника, возможность "отката" и др. Кроме того, SolidWorks эффективно взаимодействует с такими Windows-приложениями, как Excel, Word и др. Очевидными достоинствами системы являются ее полная русификация и поддержка ЕСКД, что выгодно отличает SolidWorks от других зарубежных САПР. В системе SolidWorks поддерживаются все основные стандарты представления и обмена данными. В состав базового пакета SolidWorks входит более 20 трансляторов для экспорта и импорта.Решаемые задачи:

• Конструкторская подготовка производства (КПП):

• 3D проектирование изделий (деталей и сборок) любой степени сложности с учетом специфики изготовления. • Создание конструкторской документации в строгом соответствии с ГОСТ. • Промышленный дизайн. • Реверсивный инжиниринг. • Проектирование коммуникаций (электрожгуты, трубопроводы и пр.). • Инженерный анализ (прочность, устойчивость, теплопередача, частотный анализ, динамика механизмов, газо/гидродинамика, оптика и светотехника, электромагнитные расчеты, анализ размерных цепей и пр.). • Экспресс-анализ технологичности на этапе проектирования. • Подготовка данных для ИЭТР. • Управление данными и процессами на этапе КПП.

• Технологическая подготовка производства (ТПП):

• Проектирование оснастки и прочих средств технологического оснащения • Анализ технологичности конструкции изделия. • Анализ технологичности процессов изготовления (литье пластмасс, анализ процессов штамповки, вытяжки, гибки и пр.). • Разработка технологических процессов по ЕСТД. • Материальное и трудовое нормирование. • Механообработка: разработка управляющих программ для станков с ЧПУ, верификация УП, имитация работы станка. Фрезерная, токарная, токарно-фрезерная и электроэрозионная обработка, лазерная, плазменная и гидроабразивная резка, вырубные штампы, координатно-измерительные машины. • Управление данными и процессами на этапе ТПП

• Управление данными и процессами:

• Работа с единой цифровой моделью изделия. • Электронный технический и распорядительный документооборот. • Технологии коллективной разработки. • Работа территориально-распределенных команд. • Ведение архива технической документации по ГОСТ • Проектное управление. • Защита данных. ЭЦП. • Подготовка данных для ERP, расчет себестоимости.

3D модель технологической оснастки «Кондуктор».

Деталь базируется с помощью установочного пальца, задней стенки кондуктора и прижимается сверху кондукторной плитой. Благодаря этому она лишается шести степеней свободы, что обеспечивает полное базирование в кондукторе.

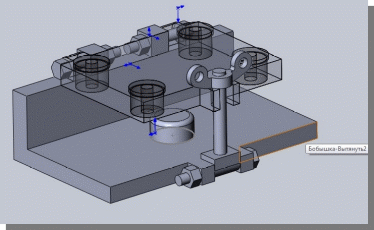

1. Кондуктор.

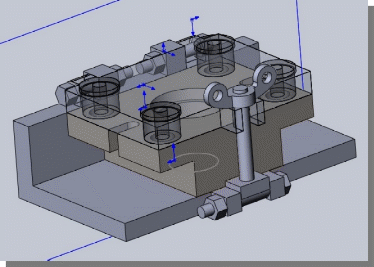

2. Базирование детали в кондукторе.

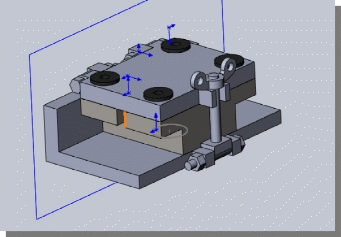

3. Базирование детали в кондукторе.
