Построение функциональной схемы узла, реализующего заданную логическую функцию
Функциональной называется схема, изображенная условно-графическими обозначениями элементов. При построении функциональных схем используется понятие базиса или функционально полной системы элементов. Функционально полная система элементов (базис) — это
16.
такая совокупность логических элементов, которая позволяет реализовать любую логическую функцию.
Р6 функционально полную систему элементов составляют элементы И, НЕ. Элемент И-НЕ составляет функционально полную систему, поскольку легко показать, что с помощью таких элементов можно построить элементы И, ИЛИ, НЕ. Используются и другие базисы.
Рассмотрим последовательность построения функциональной схемы узла. Как правило, работа узла описывается логической функцией, заданной таблицей истинности.
Пример 10. Построить функциональную схему узла, реализующего функцию F ( ), которая принимает единичное значение на наборах 3,5, 6,7. Использовать базис И, ИЛИ, НЕ.
а) построение таблицы истинности (см. выше пример 4). Таблица истинности представлена на рис. 2.9 а.
б) запись функции в СДНФ (см. пример 4). Получаем функцию в СДНФ:
в) упрощение функции (см. пример 4). Получаем упрощенную, минимизированную функцию:
г) анализ функции, построение схемы.
Будем считать, что значения переменных (сигналы) существуют налиниях (см. рис. 2.10). Для построения схемы необходимо иметь три
элемента И, реализующих функции:
Для реализации функции необходим элемент ИЛИ на 3 входа для подачи значений . На рис. 2.10 представлена схема узла, реализующего заданную функцию.
Пример 11. Построить функциональную схему узла, рассмотренного в примере 10. Использовать
базис И-НЕ.
Пункты а, б, в те же, что и в предыдущем примере. Рассмотрим специфические пункты.
г) Приведение функции к виду, удобному для реализации в базисе И-НЕ.

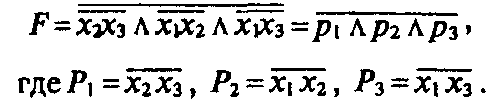

Такое приведение осуществляется двойным отрицанием функции F-
17.
Реализуем нижнее отрицание и получаем функцию вида:
д) Анализ функции и построение схемы.
Для построения схемы необходимо иметь 4 элемента И-НЕ. Три из них нужны для получения отрицаний от конъюнкций, т.е. .Четвертый элемент И-НЕ на три входа нужен для реализации функции
На рис. 2.11 приведена функциональная схема узла, выполненная в базисе И-НЕ.
Для самостоятельного решения предлагается построить таблицы истинности пяти функций от трех переменных F ( ), которые принимают единичные значения соответственно на наборах: 0267,0257,0467, 3457,0137. Записать функции в ДНФ и упростить их.
После правильного упрощения каждая функция должна представлять собой дизъюнкцию двух конъюнкций второго ранга. Например, для одного из наборов упрощенная функция будет записана в виде . В противном случае имеется ошибка.
СТРУКТУРНАЯ ОРГАНИЗАЦИЯ ЭВМ
ФУНКЦИОНАЛЬНЫЕ ЧАСТИ ЭВМ
ЭВМ состоят из следующих функциональных частей устройств, узлов и элементов.
Устройства представляют собой функционально законченные части ЭВМ, предназначенные для обработки информации по определенному алгоритму или ее хранению. Работа устройств по выполнению своих функций не зависит от других устройств. Основными устройствами ЭВМ являются: центральный процессор (ЦП); запоминающие устройства (ЗУ)»’ периферийные устройства (ПУ).
