2. Методы двухстадийного и одностадийного получения алифатических эпоксидных олигомеров. Их свойства и применение.

Алифатические эпоксидные олигомеры представляют собой глицидиловые эфиры гликолей и многоатомных спиртов.

Сырьем для их получения служат этиленгликоль ди- и три- этиленгликоль, глицерин, триэтаноламин, эпихлоргидрин.

При получении этих олигомеров на первой стадии образуют­ся хлоргидриновые эфиры:

На второй стадии происходит дегидрохлорирование с образо­ванием эпоксидной группы:

Эта группа с одинаковой скоростью может взаимодейство­вать как с исходным спиртом, так и с гидроксильной группой хлоргидринового эфира, приводя к образованию разветвленного олигомера с высоким содержанием неомыленного хлора:

В промышленности алифатические олигомеры получают од­ностадийным методом в присутствии катализатора — твердой щелочи или ее концентрированного (50%-ного) водного раство­ра— при пятикратном избытке эпихлоргидрина для подавления вторичных процессов. При этом резко снижается количество воды в реакционной системе и уменьшается гидролиз эпоксид­ных групп. Температура реакции 80—100 °С.

Алифатические эпоксиолигомеры представляют собой низко­вязкие жидкости с высоким содержанием эпоксидных групп. Они используются для снижения вязкости эпоксидных компози­ций и придания им эластичных свойств.

3. Пресс-материалы, пластбетон, полимерные замазки на основе фурфуролацетоновых олигомеров (фа) и мономера (фа).

Пресс-материалы на основе фурфуролацетоновых олигомеров

На основе полимера ФА изготовляют пресс-материалы с раз­личными минер. наполнителями — стеклянным волок­ном, асбестом и графитом. Такие пресс-материалы имеют выс. теплостойкость, хор. прочностные пок-ли и высо­кую хим. стойкость.

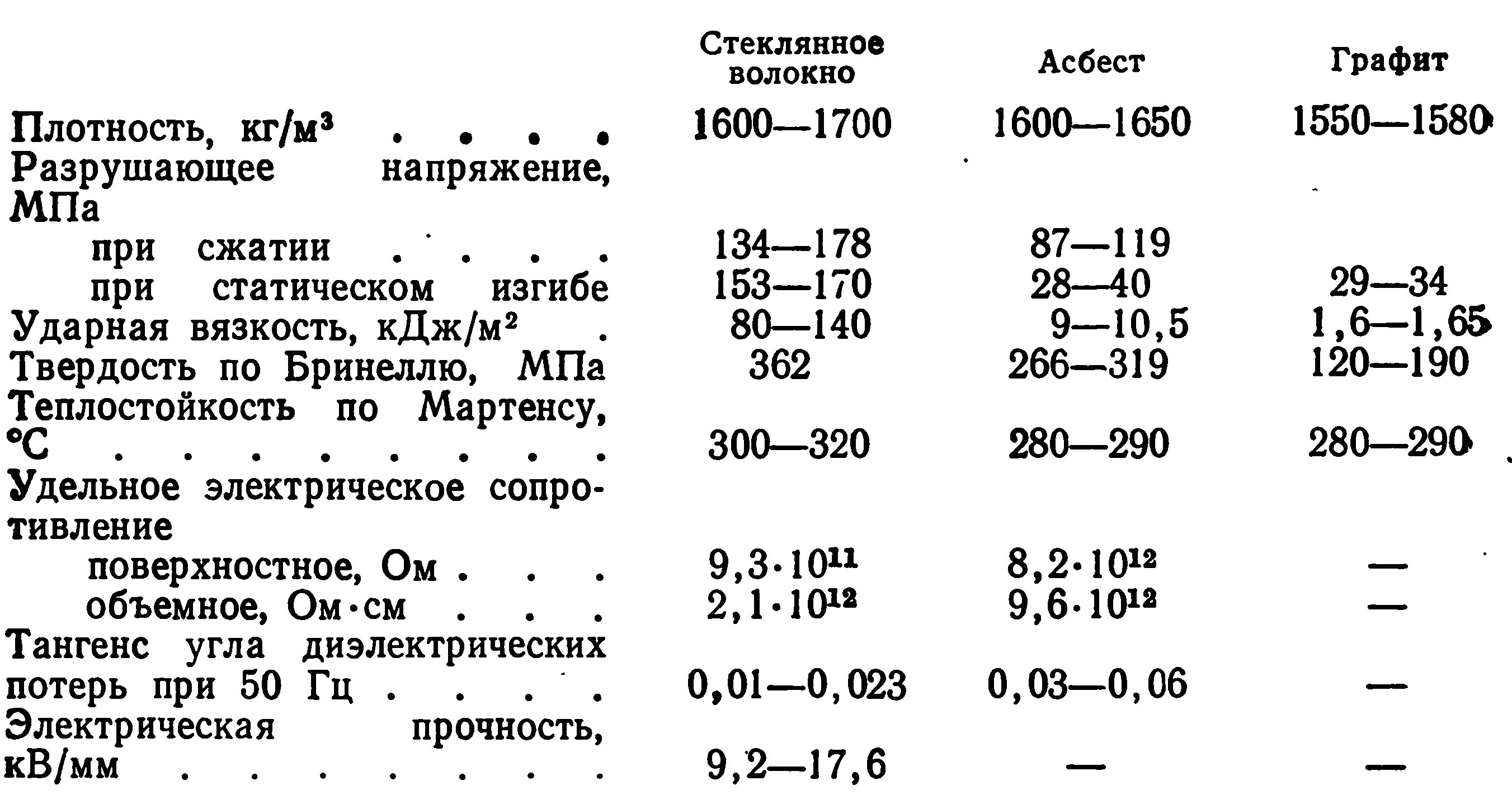

Пок-ли физ.-мех. св-в пресс-материалов на основе полимера ФА с разл. наполнителями приведе­ны ниже:

Пластбетон на основе мономера ФА

Пластбетон явл. наиболее распростр. полимерным мат-лом на основе мономера ФА (или мономера ФАМ). Он предст. собой композицию, состоящую из 70—94% минер. наполнителя разл. степени дисперсности, 6—30% мономера ФА и кат-ра отверждения (10—20% от массы мономера ФА). При отверждении пластбетона образуется твер­дая монолитная масса черного цвета, отличающаяся почти уни­версальной хим. стойкостью (не выдерживает лишь дей­ствия сильных окислителей), повышенной мех. проч­ностью и удовлетворит. диэлектрич. св-вами.

В зав-сти от вида наполнителя и состава массы пласт­бетон исп-ся как водо- и химически стойкий мат-л в гидротехнических сооружениях (защита водосбросов плотин от истирания донными наносами и др.), в подземных сооружениях (например, шахтные крепи), для изготовления электролитных ванн и т.п.

Пластбетон готовится, подобно цементному бетону, след. образом. В бетоно- или растворомешалку загружают ми­н. наполнители (напр., песок с гравием) и после перемешивания вводят фурфурол (1—2% от массы наполните­ля). После распределения фурфурола в массе добавляют моно­мер ФА и продолжают перемешивание до образования однород­ной смеси. Затем добавляют 20—50%-ный р-р кат-ра отверждения (р-р бензолсульфокислоты в ацетоне). Полу­ченную бетонную массу укладывают на поверхность объекта, где она быстро затвердевает, или загружают в формы и после отверждения извлекают в виде готовых изделий.

Продолж-сть отверждения пластбетона зав. от ко­л-ва введенного кат-ра, темп-ры и влажности окружающего воздуха, объема изделия и др. факторов. Осо­бенно замедляется процесс отверждения в том случае, если в пластбетоне содержится влага или примеси (напр., карбо­натные), способные вступать в р-цию с кат-ром от­верждения.

Основные пок-тели пластбетона и бетона на основе це­мента приведены ниже:
