1) Термореактивные сложные полиэфиры (спЭф). Сырьё для их получения.

К термореактивным гетероцепным СПЭф отно­сятся алкидные полимеры и ненасыщ. ПЭф. Такое деление в известной степени условно, поскольку полимеры, к-ые обычно относят к алкидным, часто бывают модифициро­ваны различного типа непредельными соед-ниями и в этом случае, по существу, явл-ся ненасыщенными.

Сырье для получения термореактивных СПЭф.

Основным исходным сырьем для получения алкидных полимеров явл-ся фталевый ангидрид, глицерин и пентаэритрит; для произв-­ва ненасыщ. ПЭф — малеиновый ангидрид, фумаровая к-та, ЭГ, ДЭГ, пропиленгликоль, аллиловый спирт, акрило­вая и метакриловая к-ты.

Глицерин НОСН₂СНОНСН₂ОН — сиропообразная бесцветная сладкая жидкость, смешивающаяся во всех отношениях с водой, спиртом, нераство­римая в эфире и хлороформе; т. кип. 290 °С, т. пл. 17,9°С, плотность 1260 кг/м³, показ-ль преломления 1,474. В технике глицерин получают омылением жиров, а также из пропилена.

Пентаэритрит С(СН₂ОН)₄— кристаллич. вещ-во, частично раство­римое в воде, с т. пл. 263,5 °С, плотностью 1397 кг/м³. Его получают конд-цией уксусного и муравьиного альдегидов в водном р-ре в присутствии щелочи.

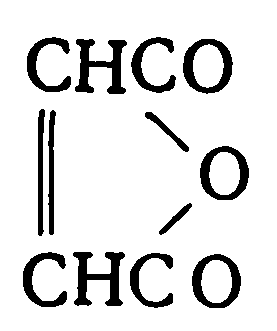

Малеиновый ангидрид –

— белое кристаллическое вещество, с т. пл.53 °С, т. кип. 199,9 °С, плотностью 1480 кг/м³; растворяется в спирте, воде, хлороформе. Получают пропусканием смеси паров бензола, а также фурфуро­ла с воздухом над ванадиевым кат-ром при 450 °С.

Фумаровая к-та НООССН=СНСООН — кристаллич. вещ-во с т. пл. 287 °С, незначительно растворимое в воде и спирте. Получается изоме­ризацией малеиновой к-ы при нагревании.

Аллиловый спирт СН₂=СНСН₂ОН предст. собой бесцв. жид­кость с острым запахом; растворим в спирте, воде, эфире. Т. кип. 96,9 °С„ т. пл. —129 °С, плотность 852 кг/м³, показатель преломления 1,4133. Получа­ется гидр-зом аллилхлорида водным р-ром едкого натра при 150 °С и 1,3—1,4 МПа.

Гликоли (ЭГ, ДЭГ, пропиленгликоль, 4,4'-дигидроксидифенилпропан(диан)), акриловая к-та, метакриловая к-та.

2) Произв-во пластич. масс и пресс-порошков на основе полиорганосилоксанов.

Наибольшее распространение в кач-ве связующих для крем­нийорганич. пластмасс получили олигомеры на основе ме­тил- и фенилхлорсиланов.

В кач-ве связующих иногда прим-ют модифицир-ые кремнийорганич. олигомеры, к-ые превосходят кремнийорганич. смолы по механическим и адгезионным св-вам, имеют более низкую стоимость, но уступают им по термостойкости. Модифицированные олигомеры получают сов­местной поликонд-цией кремнийорганич. олигомеров, сод-щих большое кол-во гидроксильных и эфирных групп, с органическими олигомерами, сод-щими спиртовые и фенольные гидроксильные группы.

Для получения пластмасс прим-ют минеральные дисперс­ные и волокнистые и тканевые наполнители, не уступающие по термостойкости кремнийорганическим связующим. Такие пласт­массы обладают выс. термостойкостью, механич. проч­ностью и износостойкостью. Они отличаются хорош. элект­роизоляц. сво-ми, мало изменяющимися после дли­тельного термостарения, достаточно гидрофобны, стойки к аг­рессивным средам, атмосферостойки и имеют исключительно выс. дугостойкость.

Для получения цветных пластмасс в состав композиций вво­дят минеральные пигменты, а для обеспечения внутренней смазки — небольшие кол-ва стеаратов кальция или цинка.

Наибольшее техническое значение имеют наполненные кремнийорганич. пластмассы и пресс-порошки, волокниты и стеклотекстолиты.

Пресс-порошки.

В состав кремнийорганич. пресс-по­рошков входят кремнийорганич. связующие и дисперсные минеральные и органич. наполнители (слюдяная или квар­цевая мука, фторопласт). Производство пресс-порошков осу­щ-ют вальцовым сп-бом. Этот сп-б эко­номичен, прост по аппаратурному оформлению и позв-ет по­лучать однородный по составу материал с хорошо воспроизво­димыми хар-ками. При вальцевании темп-ру вал­ков выбирают с таким расчетом, чтобы пр-с заканчивался за 10—15 мин, а разность темп-р холодного и горячего вал­ков составляла 10—15 °С.

Кремнийорганич. пресс-порошки легко поддаются обра­ботке, т.к. обладают хорошей текучестью и пластичностью. Их применяют для изготовления небольших деталей электро- и радиотехнического назначения — корпусов микровыключателей, конденсаторов, оболочек сопротивлений. Пресс-порошки, напол­ненные кварцевой мукой, используют, например, для опрессовки диодов, транзисторов интегральных схем и других полупро­водниковых устройств. Детали из таких пресс-порошков выдер­живают длительное (более 1000 ч) действие темп-р 250— 300 °С, кратковременное — до 400 °С, отличаются выс. диэлектрич. пок-ми, сохр-щимися в усл-ях большой влажности, и хорошими физико-мех. хар-ками. Так, разрушающее напряжение при растяжении, сжатии и изгибе изделия из пресс-порошка на основе полиорганосилоксановой смолы и плавленного кварца составляет соответ­ственно 24,5; 117,7 и 58,9 МПа.

Изделия из кремнийорганических пресс-порошков получают м-дом прямого и литьевого прессования.
