Устойчивость однопролётных стержней постоянного сечения.
Сечения элементов сжатых осевой силой, кот. получены из условий прочности при чистом осевом сжатии не всегда соответствует эксплуатационным требованиям. При определённых соотношениях параметров сечения и длины стержня, он при определённой величине продольной силы может внезапно выпучиваться, т.е. переходить из прямолинейной формы равновесия в новую искривлённую форму равновесия. Это явление наз. потерей устойчивости (ПУ), а сила способная изогнуть и удержать стержень в таком положении наз. критической силой. Различают ПУ формы и ПУ равновесия.
ПУ формы – выпучивание стержня под действием осевой силы. ПУ равновесия – обрушение конструкции из-за возможной неправильной расстановке связей. Величина критической силы не зависит от прочностных свойств материала.
Задача Эйлера.
Эйлер впервые решил задачу об определении критической силы для шарнирно-опёртого стержня постоянной жёсткости.
EJ=const, Fкр-?, y(z)-?
Воспользуемся приближённым диф. ур-ием изгиба, кроме этого рассмотрим криволинейную форму равновесия.
Константы A и B определяются из граничных кинематических условий: при z=0, y(0)=0, 0=A0+B1 => B=0. y(z)=Asinkz (3) – точное решение, стержень изгибается по синусоиде. Решение наз. точным, т.к не было введено каких-либо новых гипотез и допущений, кроме введённых в самом начале курса.
1) При z=l, y(l)=0, 0=Asinkl. А=0 => из (3): y(z)=0, стержень не теряет устойчивость, этот вариант не интересует.
2) При A≠0, sinkl=0, kl=0,π,2π,…,nπ,
- ф-ла Эйлера, точное решение. Максимальная критическая сила равна при n=1, (5). Эта ф-ла была обобщена на остальные 3 варианта операния концов однопролётного стержня. Окончательный вид: (6).
μ – коэффициент приведения длины, означает сколько раз прямолинейный стержень укладывается на длине полуволны синусоиды; μl – длина эйлерового стержня, имеющую одинаковую с данным стержнем критическую силу.
Критические напряжения:
(7)
(8) – гибкость стержня.
=11=

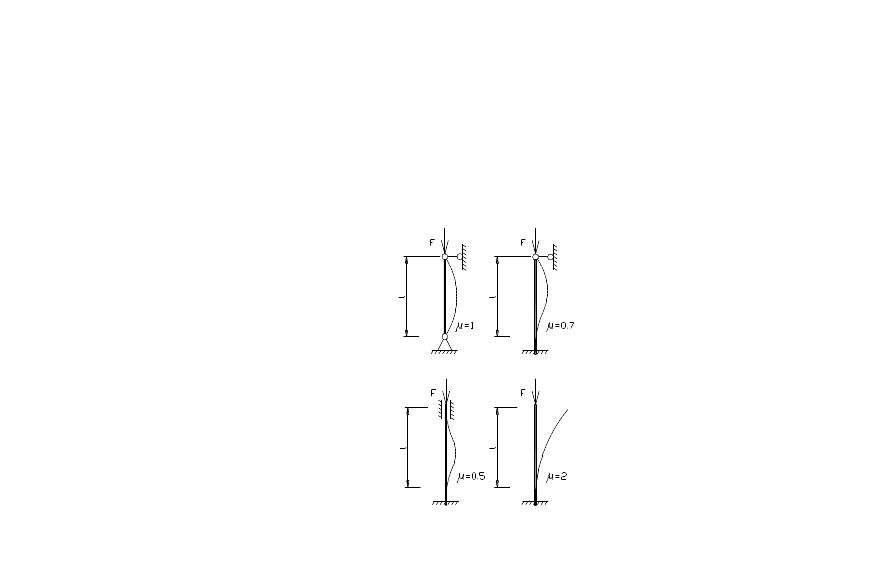

Влияние условий закрепления стержня на величину критической силы.
=6=
Внецентренное растяжение-сжатие. Вывод формулы нормальных напряжений.
В условиях внецентренного сжатия работают крайние колонны каркаса здания, колонны пром.зданий при наличии мостовых кранов.
Это сложный вид сопротивления, который можно представить в виде комбинации простых типов сопротивления:
чистого осевого сжатия, изгиб относительно оси Х, изгиб относительно оси Y.
Определим нормальное напряжение в i-той точке бруса 1-ого квадрата, имеющего координаты (xi;yi), как сумму напряжений от каждого силового фактора.
__(1)
Более общая формула: __(1’)
“+” -при внецентренном растяжении.
“-” - при внецентренном сжатии.
Формулы (1) и (1’) переходят в формулу центрального осевого сжатия при XF=YF=0
Из ф-лы (1’) следует, что напряжение зависит от координат приложения силы и от координат рассматриваемой точки xi и yi => при внецентренном растяжении или сжатии напряжение распределено по поперечному сечению неравномерно и, возможно, имеет разный знак.
