Методы течеискания.
Течеискание – вид испытания на герметичность, основанный на регистрации веществ, проникающих через течи.
Герметичность – свойство конструкции препятствовать проникновению через нее газовых, жидких и парогазовых веществ.
Течь – сквозной канал, который нарушает герметичность изделия.
Методы испытания на герметичность.
Классификация по использования пробных веществ
газовые методы (в качестве пробного вещества используют газ);
газо-гидравлические методы (в качестве пробного вещества используют газ, а жидкость играет роль вспомогательной среды при определении факта и места утечки газа);
гидравлические методы (в качестве пробного вещества используют жидкость).
Методы проникающих веществ характеризуются объемом проникающего вещества в единицу времени.
Газовые методы.
масс-спектрометрический метод – основан на принципе ионизации газов или паров с последующим разделением образовавшихся ионов по отношению их массы к заряду в магнитных и электрических полях. С одной стороны изделия создается парциальное давление пробного вещества, а с другой пытаются обнаружить это вещество по току ионизации.
Пробные вещества: гелий, аргон, водород;
галогенный метод – регистрация пробного вещетсва через течи по увеличению эмиссии положительных ионов с накаленной металлической поверхности при попадании на нее галогенов.
Пробные вещства: химические элементы седьмой группы;

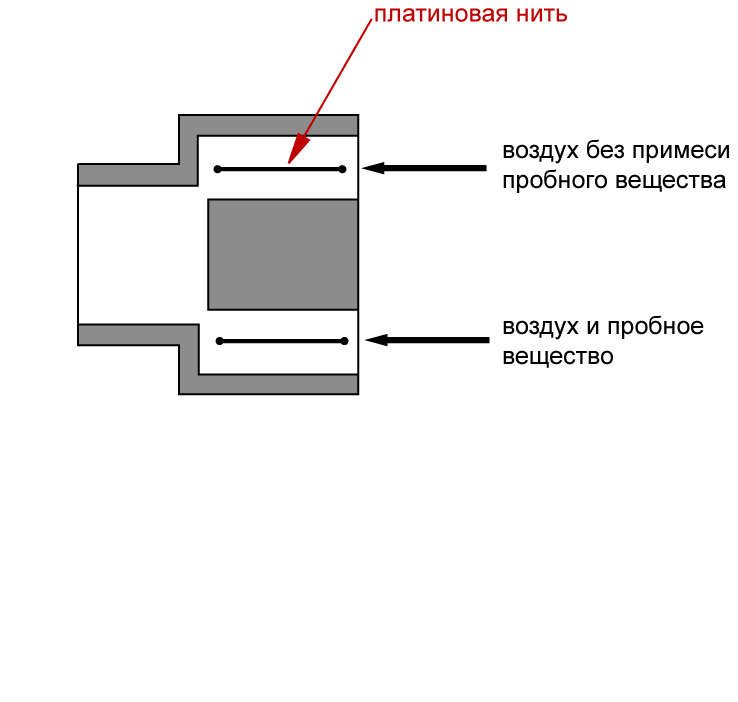

катаро-метрический метод – регистрация проникающего через течи пробного вещества, теплопроводность которого отличается от теплопроводности воздуха.
Пробные вещества: гелий, хлор, водород, метан;

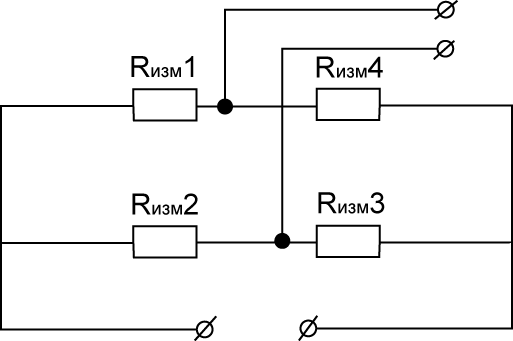

Нити включают в измерительный мост:
Если везде находится воздух, то температура нитей одинаковая, если появляется пробное вещество, то меняется температура нити и сигнал в мосте не равен нулю. По чувствительности этот метод хуже, чем галогенный, и намного хуже, чем масс-спектрометрический.
акустический метод – регистрация вытекающих через течи пробных веществ по интенсивности акустических колебаний, создаваемых струей газа. Применяется для обнаружения значительных течей на подземных газопроводах. Чувствительность метода невысокая.
Пробное вещество: любой газ.
химический метод – регистрация проникающих через течь веществ по эффекту химических реакция с индикаторным покрытием (масса, краска, ленты).
Индикаторное вещество: фенолфталеин, пробное вещество: аммиак.
Индикаторное вещество должно:
долго сохранять след, чтобы контролер проверил все опасные места;
должно быть чувствительным к пробному веществу;
покрытие не должно взаимодействовать с деталью.
