14. Д и т триггеры

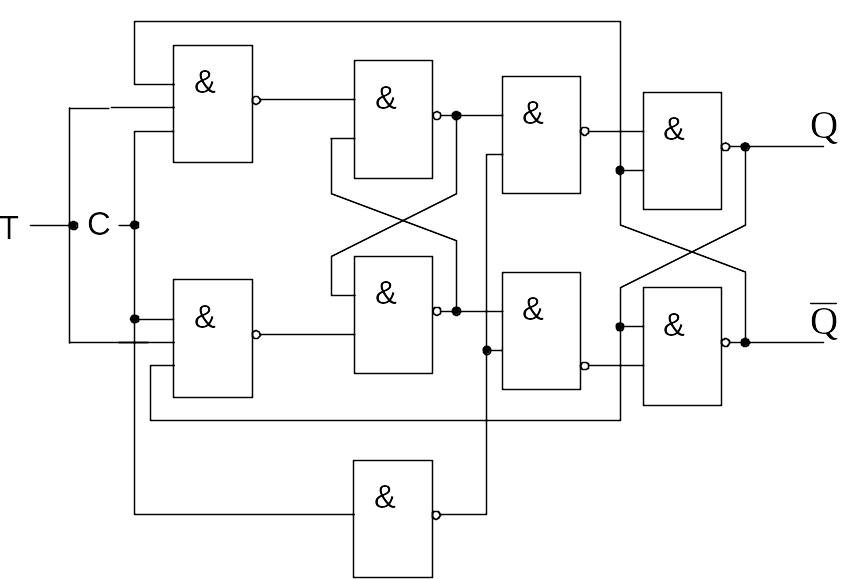

Так как у T-триггера в столбце QS+1 таблицы переходов имеется значение не QS, то структура только двухступенчатая (когда структура одноступенчатая, то это явл генератором). Tn Qn+1 1 Qn 0 !Qn
D-триггер – логическое устройство с двумя устойчивыми состояниями Q и не Q – триггер задержки (D – delay). Он осуществляет задержку сигнала на один такт (период следования синхросигналов). Как асинхронный D-триггер не находит применения из-за отсутствия режима хранения информации (Qt+1=Qt). Cn Dn Qn+1 0 0 Qn 0 1 Qn 1 0 0 1 1 1

15. Счётчики

Счетчик - последовательностная схема, предназначенная для выполнения микрооперации счета и хранения слов. Число разрешенных состояний счетчиков называют его периодом, модулем или коэффициентом пересчета К. Счетчики могут быть построены на основе счетных триггеров со специальными межразрядными связями, на основе сдвигающих регистров (кольцевые счетчики) и на основе многоустойчивых элементов.

По характеру микрооперации счета счетчики подразделяются на суммирующие, вычитающие и реверсивные.

При поступлении очередного счетного сигнала X содержимое суммирующего счетчика увеличивается на 1, а вычитающего - уменьшается на 1. Реверсивный счетчик может выполнять как микрооперацию суммирования, так и микрооперацию вычитания, в зависимости от значения сигнала на управляющем входе Y (например, при Y=1 выполняется суммирование, а при Y=0 - вычитание).

В зависимости от основания системы счисления, в которой осуществляется микрооперация счета, различают двоичные счетчики, двоично-пятеричные, двоично-десятичные и т. д.

Счетчики классифицируются и по схемным признакам. Для построения счетчиков в потенциальной элементной базе применяются преимущественно синхронные триггеры с внутренней задержкой, что позволяет использовать на один разряд двоичного счетчика один триггер.

По способу организации цепей переноса (заема) между разрядами счетчики подразделяются на следующие типы: с последовательным переносом; со сквозным переносом; с параллельным переносом; с групповым переносом.

По характеру изменения состояний: если микрооперация счета выполняется в канонической двоичной системе счисления (в однородной позиционной двоичной системе счисления с естественным порядком весов), то такой счетчик называют счетчиком с естественным порядком счета. Если микрооперация счета выполняется в неканонических системах (например, символических, с искусственным порядком весов), то порядок счета считается искусственным.

Основными временными характеристиками счетчиков являются:

f - максимальная частота поступления счетных сигналов; t - время перехода счетчика из одного состояния в другое.
