47. Зануление

Преднамеренное элект. соединение нетоковедущих частей электрооборудования с нулевым защитным проводником. Применяется в установках U<1000B в сетях с глухозаземленной нетралью.

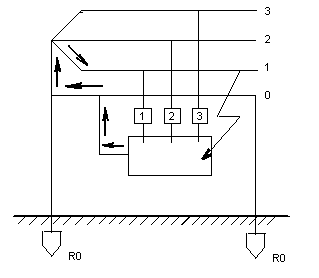

Схема зануления:

Суть в том, что при пробое на корпус возникает цепь однофазного коротого замыкания. При этом выходит автоматич. срабатывающее устройство 1, устройство 2,3 работают с перегрузкой и через некоторое время выходит из строя. Время – 1-2 сек. (откл. оборудование), а при использовании плавких вставок – 5-7 секунд.

Особенность в том, что с момента отключения поврежденной фразы и до полного отключения оборудования от сети на корпус поврежденного электрооборудования на нулевом защитном проводнике и на всех корпусах не поврежденных, но присоединенных к нулевому защитному проводнику, сохраняется опасный потенциал. Человек в такой ситуации дотронувшись до неповрежденного корпуса могут получить поражение электр. током. Для искл-ия этого нулевой защитный проводник повторного заземляется.

Запрещается при такой схеме защиты:

1. использовать нестанд. автом. срабатывающие устройства «жучки»

2. в одной и той же цепи использовать оборудование, присоед. к нулевому защитному проводнику и заземленное, т.к. при пробое на заземл. обор-ии на нулевом защитном проводнике, а также всех корпусах, не поврежденных присоединенных к нему, возникает опасный потенциал.

Защитное зануление — это преднамеренное электрическое заземление с нулевым защитным проводом на конце металлических нетоковедущих частей, которые могут оказаться под напряжением.

Нулевой защитный проводник - это проводник соединяющий заземляемые части с нулевой нейтральной точкой обмотки источника тока.

Нулевой защитный проводник следует отличать от нулевого рабочего провода, который предназначен для питания электрических приемников. Нулевой рабочий провод через 20-30 метров повторно заземляется.

Принцип действия защитного зануления

Защитное зануление превращает замыкание на корпус в однофазное короткое замыкание, в результате чего срабатывает защита (плавкий предохранитель), которая селективно выключает участок сети.

В момент короткого замыкания (КЗ) заземление нулевого провода уменьшает напряжение на корпусе и уменьшает опасность поражения.

С целью обеспечения автоматического отключения установки проводимость фазных и нулевых проводов должна быть такой, чтобы ток короткого замыкания не менее чем в три раза превышал ток плавкого предохранителя (ближайшего).

48. Автоматическое защитное отключение

Используется в установках U<1000B с любым режимом работы нейтрали как самостоятельно, так и в дополнение к заземлению.

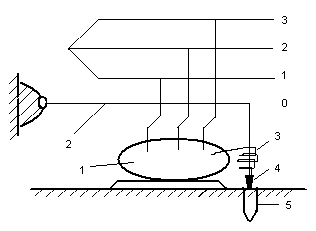

Схема:

В случае пробоя на корпус (1) по цепи корпус-катушка (3) – заземление (5) начинает течь ток, сердечник (4) приходит в движение и размыкает подвижные контакты (2). R_з<4 Oм.

Защитное отключение

Это быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения электрическим током. Они осуществляют защиту при замыканиях на землю. Должны быть чувствительными, быстродействующими, надежными и помехоустойчивыми.

Применяется в тех случаях, когда другие виды защиты (заземление, зануление) ненадежны, трудноосуществимы или когда к безопасности установок предъявляются повышенные требования
