40 Факторы, влияющие на тяжесть поражения эл.Током. Способы включения человека в сеть
Наиболее часто имеют место 2 способа:
1 Однофазное прикосновение, т.е. прикосновение человека к одной фазе нормально работающей сети.
Рис

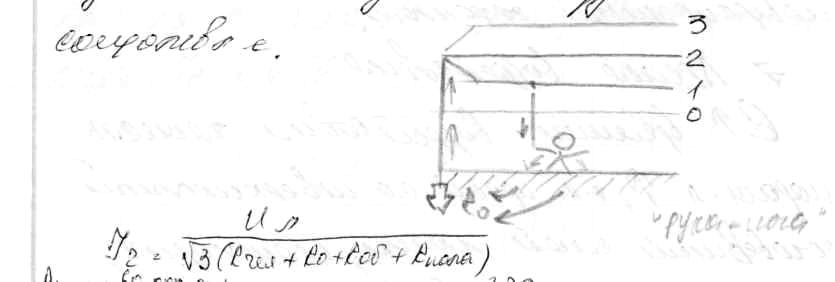

Схема однофазного прикосновения человека с глухо заземленной нейтралью, т.е. нейтраль трансформ. или др. источника, соединенного с землей через малое сопротивление.

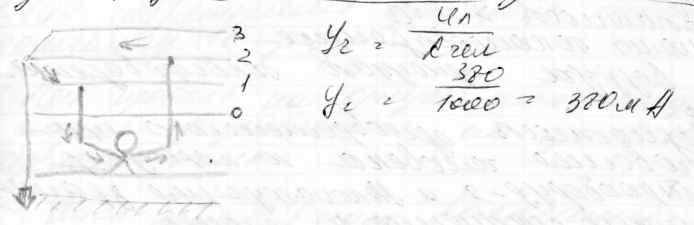

2 Двухфазное прикосновение или прикосновение человека одновременно к двум фазам нормально работающей сети.
Рис
Т.о. однофазное прикосновение представляет меньшую опасность, т. к.:
1 Человек оказывается под меньшим напряжением;
2 Цепь замыкается по пути рука-ноги и очень важно на чем человек стоит.
41. Явление стекания тока в землю. Напряжение прикосновения.
42. Явление стекания тока в землю. Шаговое напряжение.
Человек, попав в поле растекания тока (если проводник, по кот. течет ток имеет контакт с землей, то в земле возникает поле растекания тока, пр. с. полусферу в земле радиусом = 20 м от места стекания), может получить поражение:
Оказавшись под напряжением шага.
Разность потенциала напряжения шага Uшага = фи1 –фи2
Величина напряжения тока зависит от:
- Места нахождения человека относительно места стекания тока в землю. Наиболее ощутимый вариант при R=2 м, тогда напряжение шага – max, а min при R = 20 м.
- Расстояния между точками касания человеком земли. При расчетах длина шага принимается 0,8 м.
- Удельного сопротивления грунта, если грунт влажный – то менее благоприятно.
- Характера потенц. кривой.
Рекомендации:
- Выходить на одной ноге;
- Мелкими шаркающими шагами.
2 Оказавшись под воздействием напряжения прикосновения – это разность потенциалов 2-х точек в цепи, кот. одновременно касается человек. Возникает в случае заземления одиночным заземлителем электрооборуд. при пробое на корпусе. Человек, оказавшись в поле растекания тока и дотронувшись до корпуса, в кот. произошел пробой, окажется под воздействием напряжения прикосновения, кот. определяется:
Uприкосн = фи –фи3
Величина напряжения прикосновения определяется местом нахождения человека, относительно места стекания тока в землю:
Uприкосн = max=фи, при R=20 м, т.к. фи3=0
Uприкосн = min, при R=0 м, т.к. фи3=фи.
43. Анализ условий поражения человека в различных электрических сетях
По опасности поражения челоаека сети бывают:
1) с глухозаземленной нейтралью
2) с изолированной нейтралью трансформатора, генератора или др. источника, не соед. с землей вообще или ч/з большое сопротивление R, которым является изоляция.
Рассмотри однофазное прикосновение в сети с различным режимом работы нейтрали.
Сеть с изолир. нейтралью предполагает соединение ист-ка питания сети с землей ч/з большое сопротивление, к-ым явл-ся изоляция.

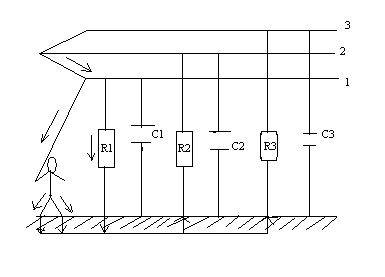

Схема однофазного прикосновения человека в сети с изолированной нейтралью:
Однофазное прикосновение человека в сети с изолир. нейтралью явл-ся менее опасным, чем в сети с глухозаземленной нейтралью. При условии исправности изоляции и малой емкости фазы отн-но земли опасность поражения возрастает, поэт. в сети с изолир. нейтралью исп-ся неразветвленные малой протяженностью, что позволяет осущ-ть контроль состояния изоляции.
