6 Что входит в комплект для выполнения тригонометрической съемки?

Для производства тахеометрической съемки обычно применяют тахеометры и тахеометрические рейки. Тахеометры могут быть круговые и тахеометры-автоматы. Круговой тахеометр представляет собой оптический теодолит, снабженный вертикальным кругом, нитяным дальномером и буссолью. Т. о. теодолиты моделей Т30, 2Т30, 2Т30П являются теодолитами-тахеометрами. В качестве тахеометрических реек при небольших расстояниях могут использоваться обычные нивелирные рейки с шашечными делениями. А при расстояниях до точки свыше 100 м используют специальные тахеометрические рейки, которые имеют более крупные деления и различную окраску.

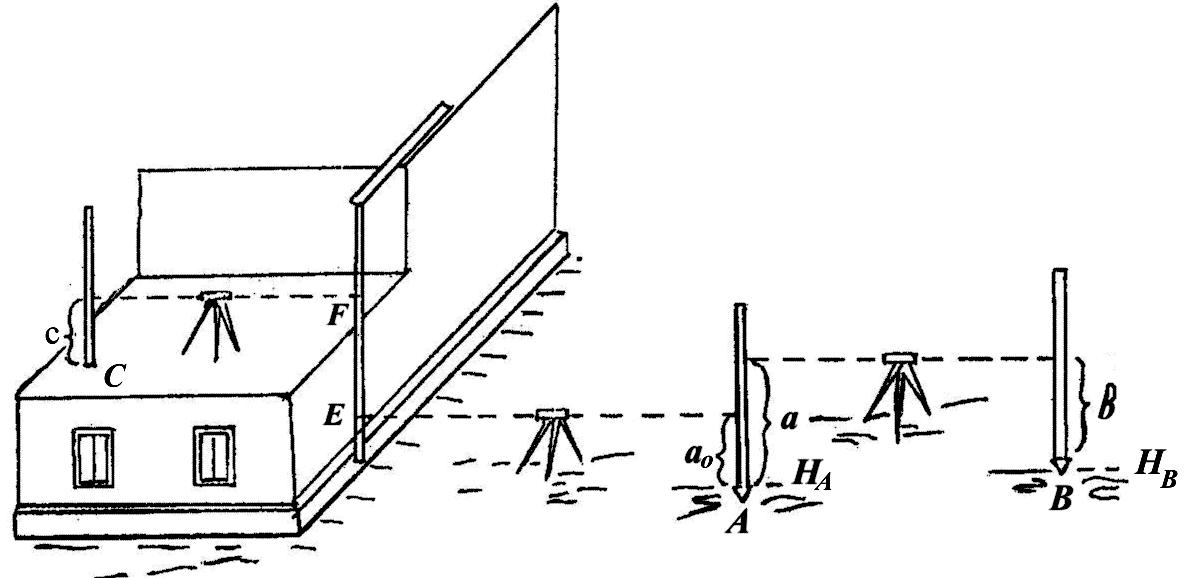

7 Опишите вынос проектной отметки на местность от репера

При производстве строительно-монтажных работ задача выноса отметок на местность возникает при рытье котлованов, траншей, вертикальной планировке, при устройстве фундаментов, возведении стен, установке колонн, монтаже оборудования и т. д. Наиболее часто при решении этой задачи применяется геометрическое нивелирование, реже – тригонометрическое или другие виды нивелирования.

Нивелир устанавливают примерно посредине между ближайшим репером и местом перенесения отметки. Приводим его в рабочее положение по круглому уровню. Установив на репер с отметкой H_рп рейку в точке А, берут по ней отсчет З_ч по черной стороне рейки.

В ычисляют горизонт нивелира ГН на одной станции по формуле ГН= H_рп+ З_ч. Затем вычисляют отсчет П_ч по черной стороне рейки, соответствующий проектной отметке H_пр. в точке В. П_ч = ГН – H_пр.Далее рейку поднимают или опускают до тех пор, пока средний штрих сетки нитей не совпадет с отсчетом П_ч. Уровень пятки рейки и будет соответствовать искомой проектной отметке H_пр. Этот уровень фиксируют в натуре и закрепляют специальным знаком. Для контроля правильности перенесения проектной отметки рекомендуется выполнить повторное нивелирование с изменением высоты нивелира или с привязкой ко второму реперу.

№5

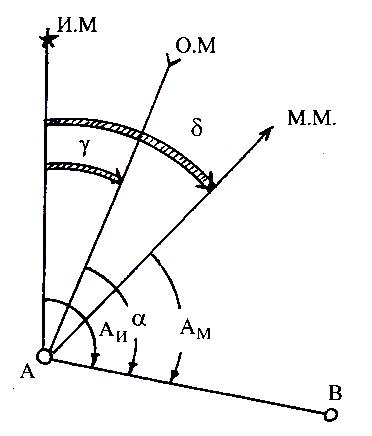

1 Какая величина называется дирекционным углом? Определите дирекционный угол, если известен истинный азимут для направления ом

Д и р е к ц и о н н ы м у г л о м называется угол между северным направлением осевого меридиана и заданной линией АВ местности, отсчитываемый по ходу часовой стрелки от 0 до 360^о.

А_И = α + γ, где γ = ΔL· sin В – сближение меридианов(где ΔL – разность долгот географического меридиана точки А и осевого меридиана зоны; В – широта точки А)

2 Какой тип теодолита представлен на рисунке. Назовите основные части и устройства теодолита, обозначенного номерами

1 – установочная плата;

2 – наводящий винт лимба горизонтального круга;

3 – диоптрийное кольцо окуляра отсчетного

устройства;

4 – зеркальце для подсветки отсчетного

микроскопа;

5 – колонка;

6 – вертикальный круг;

7 – паз для закрепления ориентир-бусоли;

8 – объектив зрительной трубы;

9 – коллиматорный визир;

10 – закрепительный винт зрительной трубы;

11 – кремальера;

12 – диоптрийное кольцо окуляра зрительной трубы;

13 – наводящий винт зрительной трубы;

14 – цилиндрический уровень;

15 – наводящий винт алидады горизонтального круга;

16 – подставка; 17 – подъемные винты.

Теодолит 2Т5К:

1 – подъемные винты;

2 – закрепительный винт подставки;

3 – наводящий винт алидады горизонтального круга;

4 – рычаг закрепительного устройства;

5 – наводящее устройство зрительной трубы;

6 – окуляр зрительной трубы;

7 – окуляр отсчетного микроскопа;

8 – визиры;

9 – колонка;

10 – оптический центрир;

11 – винт перестановки лимба;

12 – подставка.
