1) ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА р-n ПЕРЕХОДА

В общем виде вольт-амперная характеристика (ВАХ) р-n перехода (рис. 1.10) представляется экспоненциальной зависимостью



I = I0 (exp U / φТ  - 1)

(1.11)



где I0 - обратный ток. Этот ток имеет небольшие величины (мкА или нА), но довольно сильно увеличивается при повыше­нии температуры. Подробно I0 рассмотрим далее.

И з (1.11) следует, что при прямом смещении (U > 0) ток через р-п переход возрастает, а при обратном смещении (U < 0) стано­вится малым, приближаясь к значению I0. Поскольку φТ = 26 мВ, то при положительных напряжениях U > 0,1В, в формуле (1.11) можно пренебречь единицей по сравнению с экспонентой. Таким образом, р-п переход характеризуется свойством односторонней электропроводности, т. е. хорошо проводит ток в прямом на­правлении и плохо в обратном. Следовательно, р-п переход обладает выпрямляющим действием, что позволяет использовать его в качестве выпрямителя переменного тока.

Важным параметром р-п перехода является его дифференциальное сопротивление rд. Формулу для определения rд прямой ветви ВАХ получим из (1.11):

При I ›› I0 получим окончательно:

rД = φТ / I.

(1.12)

C ростом тока дифференциальное сопротивление р-п перехода быстро падает. При токах порядка единиц и десятков миллиампер rД состав­ляет десятки и единицы Oм.

При расчете выпрямительных устройств часто пользуются другим параметром р-п перехода - сопротивлением постоянному току Rст.

Из формулы (1.11) довольно просто получить зависимость Rст от рабочего тока:

При прямом смещении р-п перехода (при протекании прямого тока) Rст всегда больше сопротивления rд.

Поскольку на р-п переходе при больших токах может выделяться достаточно большая мощность, температура перехода при этом может заметно превысить температуру отдельных областей полупроводникового элемента и окружающей среды.

Тепловой баланс в полупроводниковой структуре устанавливается через некоторое время после включения тока и определяется теплопроводностью отдельных частей структуры. С целью повышения максимально допустимой мощности, выделяемой на р-п переходе, прежде всего следует улучшить теплообмен с окружающей средой. Более подробно вопрос теплового режима будет рассмотрен в гл. 3.

При прямом смещении р-п перехода его идеализированная ВАХ согласно (1.11) представляется однородной экспонентой. Однако реальная характеристика имеет несколько более сложную форму: состоит из нескольких участков с разными на­клонами. Отличия реальной ВАХ от идеализированной опреде­ляются несколькими причинами.

Первая причина обусловлена процессами рекомбинации в i-области р-п перехода. Она имеет место при малых прямых смещениях. В этом случае ∆φ еще велика, следовательно, имеет место малый уровень инжекции, т. е. в i-область из эмиттера и базы попадает малое число носителей заряда. При таком малом положительном смещении ширина перехода l еще довольно большая - объем i-области еще достаточно велик, следователь­но, в ней присутствует относительно много ловушек. Таким об­разом, за счет большого числа ловушек создаются очень благо­приятные условия в i-области для рекомбинации малого числа инжектированных носителей.

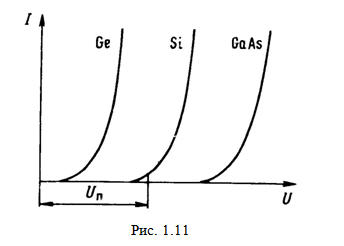

В рассмотренном случае ВАХ формируется за счет тока ре­комбинации, который тоже имеет экспоненциальную зависи­мость от напряжения, но более пологую, чем по (1.11). За счет такого пологого начального участка вид прямой ветви реальной ВАХ становится таким, как показано на рис. 1.11. На этом ри­сунке представлен параметр UП, называемый напряжением «пятки». Хотя на сегодняшний день и нет четкого определения для этого параметра, он часто используется для прикидочных расчетов радиоэлектронных устройств. Будем несколько услов­но считать, что UП - это напряжение на р-п переходе, при ко­тором I = 0,1 мА. Нетрудно заметить, что чем больше ∆φ0 и l0 (чем шире ε3), тем должно быть больше и UП. Следовательно, у кремниевых р-п переходов UП больше, чем у германиевых, и меньше, чем у переходов из арсенида галлия (рис. 1.11). Следует отметить, что в формирование величины UП определенный вклад вносит и ток I0.

Д ругая причина отличия реальной ВАХ от формы (1.11) об­условлена падением напряжения на объемном сопротивлении базы. Эта причина проявляется при достаточно больших токах. Заметим, что сопротивление базы rб в реальных р-п переходах обычно составляет единицы или десятки Ом. Падение напряже­ния на этом сопротивлении Irб является той поправкой, которую следует ввести в формулу (1.11), чтобы учесть различие между напряжением на самом запорном слое р-п перехода и величиной внешнего напряжения U. С учетом такой поправки получаем



I = I0ехр[(U - Irб)/φт].

(1.13)

Падение напряжения на rб приводит к появлению на ВАХ участка, называемого омическим. При больших токах значение ∆φ0 становится небольшим, сопротивление обедненного слоя уменьшается и уже оказывается малосущественным, следовательно, в таком случае можно рассматривать р-п переход как простую двухслойную пластину, сопротивление которой приближенно равно сопротивлению ее высокоомного слоя rб э«ρб). Необходимо отметить, что учитывать падение напряжения на rб необходимо для значительного, иногда даже основного, рабоче­го участка ВАХ р-п перехода.

Еще одна причина отличия реальной ВАХ от идеализирован­ной обусловлена модуляцией сопротивления базы при больших уровнях инжекции. Протекание больших токов определяется инжекцией большого числа носителей заряда из эмиттера в базу. В результате присутствия в базе большого числа неосновных носителей заряда ее объемное сопротивление уменьшится. Это обстоятельство делает необходимым учет влияния rб = f(I) в формуле (1.13) для больших уровней инжекции.

Обратная ветвь ВАХ р-п перехода определяется обратным то­ком, который, как отмечалось выше, обычно довольно сильно возрастает при повышении температуры. Не останавливаясь здесь на анализе обратной ветви, рассмотрим влияние темпера­туры на прямую ветвь ВАХ р-п перехода. Температурная зависимость прямой ветви ВАХ согласно (1.11) определяется измене­ниями I0 и φт . Заметим, что при больших токах необходимо со­гласно (1.13) также учитывать изменение rб. Влияние этих температурно-зависимых параметров на ВАХ приводит к тому, что при малых прямых напряжениях ток возрастает с повышением температуры, а при больших - уменьшается. В принципе су­ществует даже точка (область), где величина тока практически не зависит от температуры. Однако эта термостабильная точка редко используется на практике, поскольку имеет место при до­статочно больших уровнях инжекции. Для большинства же ре­альных устройств ток в р-п переходе несколько возрастает с по­вышением температуры (при постоянном напряжении).

На практике чаще всего принято оценивать влияние темпера­туры на ВАХ р-п перехода, определяя изменение напряжения при постоянном токе. Для оценки изменения прямого напряже­ния при изменении температуры вводится температурный коэф­фициент напряжения (ТКН), характеризующий сдвиг ВАХ по оси напряжений. Обычно ТКН имеет отрицательный знак, что знаменует собой уменьшение напряжения на р-п переходе при постоянном токе с ростом температуры. Отметим, что ТКН зависит от тока и несколько уменьшается с его ростом. Для р-п переходов из кремния ТКН достигает - 3 мВ/град.

ЕМКОСТИ р-n ПЕРЕХОДА

Инерционность р-п перехода во многом определяется его емкостями. Обычно выделяют две основные емкости р-п перехода: диффузионную и барьерную. При прямом смещении р-п перехода из эмиттера в базу инжектируются неос­новные для базы носители заряда. Изменение прямого напряжения на р-п пере­ходе приводит к изменению концентрации этих неравновесных неосновных носителей в базе, т. е. к изменению заряда в ней Qз. Изменение же заряда, вы­званное изменением напряжения, можно рассматривать как действие некото­рой емкости. Эта емкость называется диффузионной, поскольку неосновные носители заряда попали в базу за счет диффузии из эмиттера. На практике обычно используется дифференциальная диффузионная емкость Сд

Сд = d Qз / dU = I τ / φт

(1.14)

Из (1.14) следует, что диффузионная емкость будет тем больше, чем больше ток через р-п переход и чем больше время жизни неосновных носителей в базе τ. Емкость Сд во многом определяет быстродействие элементов полупроводнико­вой электроники.

При обратном смещении инерционность р-п перехода характеризуется ем­костью, которая называется барьерной (или зарядной). Барьерная емкость Q определяется изменением пространственного заряда в i-области под действием приложенного напряжения.

Ширина р-п перехода зависит от U по закону (1.10). При изменении l ме­няется и число нескомпенсированных ионов в i-области, т. е. меняется ее заряд. По этому р-п переход можно рассматривать как систему из двух проводящих плоскостей, разделенных диэлектриком, т. е. как плоский конденсатор. Вели­чину барьерной емкости можно рассчитать по формуле плоского конденсатора:

С = ε0εПSi / l

Здесь Si - площадь р-п перехода. Подставляя в эту формулу (1.10), получаем

(1.15)



Как видно из (1.15), Сб зависит от величины приложенного напряжения, т. е. р-п переход может выполнять функции конденсатора переменной емкости.

В заключение заметим, что, поскольку при прямом смещении р-п переход сужается, барьерная емкость растет. Однако в этом случае Сб оказывается менее существенной, чем Сд.

2) В современных полупроводниковых приборах помимо контактов с p-n-переходом применяются контакты «металл – полупроводник».

Контакт «металл – полупроводник» возникает в месте соприкосновения полупроводникового кристалла n или р-типа проводимости с металлами. Происходящие при этом процессы определяются соотношением работ выхода электрона из металла и из полупроводника . Под работой выхода электрона понимают энергию, необходимую для переноса электрона с уровня Ферми на энергетический уровень свободного электрона. Чем меньше работа выхода, тем больше электронов может выйти из данного тела.

В результате диффузии электронов и перераспределением зарядов нарушается электрическая нейтральность прилегающих к границе раздела областей, возникает контактное электрическое поле и контактная разность потенциалов

.

(1.21)

Переходный слой, в котором существует контактное электрическое поле при контакте «металл – полупроводник», называется переходом Шоттки, по имени немецкого ученого В. Шоттки, который первый получил основные математические соотношения для электрических характеристик переходов.

Контактное электрическое поле на переходе Шоттки сосредоточено практически в полупроводнике, так как концентрация носителей заряда в металле значительно больше концентрации носителей заряда в полупроводнике. Перераспределение электронов в металле происходит в очень тонком слое, сравнимом с межатомным расстоянием.

В зависимости от типа электропроводности полупроводника и соотношения работ выхода в кристалле может возникать обедненный, инверсный или обогащенный слой носителями электрических зарядов.

1. , полупроводник n-типа (рис. 1.23, а). В данном случае будет преобладать выход электронов из металла в полупроводник, поэтому в слое полупроводника около границы раздела накапливаются основные носители (электроны), и этот слой становится обогащенным, т. е. имеющий повышенную концентрацию электронов. Сопротивление этого слоя будет малым при любой полярности приложенного напряжения, и, следовательно, такой переход не обладает выпрямляющими свойствами. Его иначе называют невыпрямляющим переходом.

2. , полупроводник p-типа (рис. 1.24, б). В этом случае будет преобладать выход электронов из полупроводника в металл, при этом в приграничном слое также образуется область, обогащенная основными носителями заряда (дырками), имеющая малое сопротивление. Такой переход также не обладает выпрямляющим свойством.

Рис. 1.23. Контакт «металл – полупроводник», не обладающий выпрямляющим свойством

3. , полупроводник n-типа (рис. 1.24, а). При таких условиях электроны будут переходить главным образом из полупроводника в металл и в приграничном слое полупроводника образуется область, обедненная основными носителями заряда и имеющая большое сопротивление. Здесь создается сравнительно высокий потенциальный барьер, высота которого будет существенно зависеть от полярности приложенного напряжения Если , то возможно образование инверсного слоя (p-типа). Такой контакт обладает выпрямляющим свойством.

Рис. 1.24. Контакт «металл – полупроводник», обладающий выпрямляющим свойством

4. , полупроводник p-типа (рис. 1.24, б). Контакт образованный при таких условиях обладает выпрямляющим свойством, как и предыдущий.

Отличительной особенностью контакта «металл – полупроводник» является то, что в отличие от обычного p-n-перехода здесь высота потенциального барьера для электронов и дырок разная. В результате такие контакты могут быть при определенных условиях неинжектирующими, т. е. при протекании прямого тока через контакт в полупроводниковую область не будут инжектироваться неосновные носители, что очень важно для высокочастотных и импульсных полупроводниковых приборов.

3) Вольт-амперная характеристика (ВАХ) p-n-перехода представляет собой зависимость тока от величины и полярности приложенного напряжения и описывается выражением:

где I0 – тепловой обратный ток p-n-перехода; Uд – напряжение на p-n-переходе; jт = k T/ q – тепловой по­тенциал, равный контактной разности потенциалов (jк) на границе p-n-перехода при отсутствии внешнего напряжения (при T = 300 К,  jт = 0,025 В); k – постоянная Больцмана; T – абсолютная темпе­ратура; q  –заряд электрона.

Рис. 2.4. Вольт-амперная характе-ристика p-n-перехода и влияние температуры на прямой и обратный токи

При отрицательных напряжениях порядка 0,1…0,2 В экспонен­циальной составляющей, по сравнению с единицей, можно пренебречь  (е4 » 0,02), при положительных напряжениях, превышаю­щих 0,1 В, можно пренебречь единицей (е4 » 54,6).  Тогда вольт-амперная характеристика p-n-перехода, будет иметь вид, приведенный на рис 2.4.

По мере возрастания положительного напряжения на p-n-переходе прямой ток диода резко возрастает. Поэтому незначительное изменение прямого напряжения приводит к значительному изме­нению тока, что затрудняет задание требуемого значения прямого тока с помощью напряжения. Вот почему для p-n-перехода ха­рактерен режим заданного прямого тока.

Вольт-амперная характеристика (см. рис. 2.4) имеет две ветви: прямую, расположенную в первом квадранте графика, и обратную, расположенную в третьем квадранте. Обратный ток создается дрейфом через p-n-переход неосновных носителей заряда. Поскольку концентрация неосновных носителей заряда на несколько порядков ниже, чем основных, обратный ток несоизмеримо меньше прямого.

При небольшом увеличении обратного напряжения от нуля обратный ток сначала возрастает до значения, равного значению теплового тока (I0), а с дальнейшим увеличением Uобр ток остается постоянным. Это объясняется тем, что при очень малых значениях обратного напряжения еще есть незначительная диффузия основных носителей заряда, встречное движение которых уменьшает результирующий ток в обратном направлении. Когда эта диффузия прекращается, значение обратного тока определяется только движением через переход неосновных носителей, количество которых в полупроводнике не зависит от напряжения. Повышение обратного напряжения до определенного значения, называемого напряжением пробоя (Uобр.проб) приводит к пробою  электронно-дырочного перехода, т.е. к резкому уменьшению обратного сопротивления и, соответственно, росту обратного тока.

Рис. 2.5. Виды пробоя p-n-перехода: 1 – лавинный; 2 – туннельный; 3 – тепловой

Свойство p-n-перехода проводить электрический ток в одном направлении значительно больший, чем в другом, называют односторонней проводимостью. Электронно-дырочный переход, электрическое сопротивление которого при одном направлении тока на несколько порядков больше, чем при другом, называют выпрямляющим переходом.

Влияние температуры на прямую и обратную ветви вольт-амперной характеристики p-n-перехода показано штриховой линией (см. рис. 2.4). Прямая ветвь при более высокой температуре располагается левее, а обратная – ниже. Таким образом, повышение, температуры при неизменном внешнем напряжении приводит к росту как прямого, так и обратного токов, а напряжение пробоя, как правило, снижается. Причиной такого влияния повышения температуры является уменьшение прямого и обратного сопротивлений из-за термогенерации пар носителей заряда, а также из-за снижения потенциального барьера  (j0) и увеличение энергии подвижных носителей зарядов.

Рассмотрим причины, вызывающие пробой p-n-перехода и процессы, которые при этом происходят.

Пробоем p-n-перехода (рис. 2.5) называют, как было сказано, резкое уменьшение обратного сопротивления, вызывающее значительное увеличение тока при достижении обратным напряжением критического для данного прибора значения (Uобр.проб). Пробой p-n-перехода происходит при повышении обратного напряжения вследствие резкого возрастания процессов генерации пар «свободный электрон – дырка». В зависимости от причин, вызывающих дополнительную интенсивную генерацию пар носителей заряда, пробой может быть электрическим и тепловым. Электрический пробой, в свою очередь, делится на лавинный и туннельный.

4) Дио́д (от др.-греч. δις[1] — два и -од[2] означающего путь) — двухэлектродный электронный прибор, обладает различной проводимостью в зависимости от направления электрического тока. Электрод диода, подключённый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключённый к отрицательному полюсу — катодом.

Диоды бывают электровакуумными (кенотроны), газонаполненными (газотроны, игнитроны, стабилитроны), полупроводниковыми и др. В настоящее время в подавляющем большинстве случаев применяются полупроводниковые диоды.





Диоды





























































Полупроводниковые











Не полупроводниковые

































































Газозаполненные



Вакуумные

Полупроводниковые диоды

Полупроводниковый диод в стеклянном корпусе. На фотографии виден полупроводник с контактами, подходящими к нему.

Основная статья: Полупроводниковый диод

Полупроводниковые диоды используют свойство односторонней проводимости p-n перехода — контакта между полупроводниками с разным типом примесной проводимости, либо между полупроводником и металлом (Диод Шоттки).

Специальные типы диодов

  • Стабилитроны (диод Зенера). Используют обратную ветвь характеристики диода с обратимым пробоем для стабилизации напряжения.

  • Туннельные диоды (диоды Лео Эсаки). Диоды, существенно использующие квантовомеханические эффекты. Имеют область т. н. «отрицательного сопротивления» на вольт-амперной характеристике. Применяются как усилители, генераторы и пр.

  • Варикапы(диоды Джона Джеумма). Используется то, что запертый p—n-переход обладает большой ёмкостью, причём ёмкость зависит от приложенного обратного напряжения. Применяются в качестве конденсаторов переменной ёмкости.

  • Светодиоды (диоды Генри Раунда). В отличие от обычных диодов, при рекомбинации электронов и дырок в переходе излучают свет в видимом диапазоне, а не в инфракрасном. Однако, выпускаются светодиоды и с излучением в ИК диапазоне, а с недавних пор — и в УФ.

  • Полупроводниковые лазеры. По устройству близки к светодиодам, однако имеют оптический резонатор, излучают когерентный свет.

  • Фотодиоды. Запертый фотодиод открывается под действием света.

  • Солнечный элемент. Подобен фотодиоду, но работает без смещения. Падающий на p-n переход свет вызывает движение электронов и генерацию тока.

  • Диоды Ганна. Используются для генерации и преобразования частоты в СВЧ диапазоне.

  • Диод Шоттки. Диод с малым падением напряжения при прямом включении.

  • Лавинный диод — диод, основанный на лавинном пробое обратного участка вольт-амперной характеристики. Применяется для защиты цепей от перенапряжений

  • Лавинно-пролётный диод — диод, основанный на лавинном умножении носителей заряда. Применяется для генерации колебаний в СВЧ-технике.

  • Магнитодиод. Диод, вольт-амперная характеристика которого существенно зависит от значения индукции магнитного поля и расположения его вектора относительно плоскости p-n-перехода.

  • Стабисторы. При работе используется участок ветви вольт-амперной характеристики, соответствующий «прямому напряжению» на диоде.

  • Смесительный диод — предназначен для перемножения двух высокочастотных сигналов.

  • pin диод — содержит область собственной проводимости между сильнолегированными областями. Используется в СВЧ-технике, силовой электронике, как фотодетектор.

Варикапа- При отсутствии внешнего напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле. Если к диоду приложить обратное напряжение, то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n-перехода, которую можно представить как простейший плоский конденсатор, в котором обкладками служат границы области. В таком случае, в соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено лишь толщиной базы, далее которой переход расширяться не может. По достижении этого минимума с ростом обратного напряжения ёмкость не изменяется.

5)Биполярный транзистор

Первые транзисторы были изготовлены на основе германия. В настоящее время их изготавливают в основном из кремния и арсенида галлия. Последние транзисторы используются в схемах высокочастотных усилителей. Биполярный транзистор состоит из трех различным образом легированных полупроводниковых зон: эмиттера E, базы B и коллектора C. В зависимости от типа проводимости этих зон различают NPN (эмиттер − n-полупроводник, база − p-полупроводник, коллектор − n-полупроводник) и PNP транзисторы. К каждой из зон подведены проводящие контакты. База расположена между эмиттером и коллектором и изготовлена из слаболегированного полупроводника, обладающего большим сопротивлением. Общая площадь контакта база-эмиттер значительно меньше площади контакта коллектор-база, поэтому биполярный транзистор общего вида является несимметричным устройством (невозможно путем изменения полярности подключения поменять местами эмиттер и коллектор и получить в результате абсолютно аналогичный исходному биполярный транзистор).

В активном режиме работы транзистор включён так, что его эмиттерный переход смещён в прямом направлении (открыт), а коллекторный переход смещён в обратном направлении (закрыт). Для определённости рассмотрим npn транзистор, все рассуждения повторяются абсолютно аналогично для случая pnp транзистора, с заменой слова «электроны» на «дырки», и наоборот, а также с заменой всех напряжений на противоположные по знаку. В npn транзисторе электроны, основные носители тока в эмиттере, проходят через открытый переход эмиттер-база (инжектируются) в область базы. Часть этих электронов рекомбинирует с основными носителями заряда в базе (дырками). Однако, из-за того что базу делают очень тонкой и сравнительно слабо легированной, большая часть электронов, инжектированных из эмиттера, диффундирует в область коллектора[1]. Сильное электрическое поле обратно смещённого коллекторного перехода захватывает электроны, и проносит их в коллектор. Ток коллектора, таким образом, практически равен току эмиттера, за исключением небольшой потери на рекомбинацию в базе, которая и образует ток базы (Iэ=Iб + Iк). Коэффициент α, связывающий ток эмиттера и ток коллектора (Iк = α Iэ) называется коэффициентом передачи тока эмиттера. Численное значение коэффициента α 0.9 — 0.999. Чем больше коэффициент, тем эффективней транзистор передаёт ток. Этот коэффициент мало зависит от напряжения коллектор-база и база-эмиттер. Поэтому в широком диапазоне рабочих напряжений ток коллектора пропорционален току базы, коэффициент пропорциональности равен β = α / (1 − α) =(10..1000). Таким образом, изменяя малый ток базы, можно управлять значительно большим током коллектора.

6)Схемы включ:

Режимы работы биполярного транзистора

Нормальный активный режим

Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) UЭБ>0;UКБ<0;

Инверсный активный режим

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками UЭБ и UКБ. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнется проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ.нас) и коллектора (IК.нас).
