32. Диаграммы взаимодействия являются моделями, описывающими поведение взаимодействующих групп объектов.
Как правило, диаграмма взаимодействия охватывает поведение только одного варианта использования. На такой диаграмме отображается ряд объектов и те сообщения, которыми они обмениваются между собой в рамках данного варианта использования.
Диаграммы кооперации Этот вид диаграмм по существу эквивалентен диаграммам последовательностей. На такой диаграмме можно показать объекты (с их атрибутами) и связи между ними (в виде ассоциаций). В таком виде это будет диаграмма объектов. Диаграмма кооперации (см. рисунок 10) получается из нее путем добавления сообщений. Для представления сообщений используются стрелки, располагаемые около ассоциаций. Стрелка показывает направление передачи сообщения, а в названии сообщения показываются передаваемые параметры. На диаграммах кооперации более важным является не временной порядок (хотя он тоже присутствует), а показ данных передаваемых в сообщениях на пример: рабочие передают сообщения, 5:Проект работ, 10:Согласование действий, Установщикам сети.
Диаграмма кооперации
На диаграммах последовательностей, иногда называемых сценариями, показываются объекты и сообщения, которыми они обмениваются. Каждый объект изображается в виде вертикальной линии («линии жизни» объекта). По вертикали сверху вниз направлена временная ось. Сообщение, показываемое в виде стрелки от объекта к объекту, соответствует вызову операции соответствующего класса. Таким образом, на диаграмме можно показать поток сообщений во времени (сценарий). С помощью диаграмм этого вида можно описать как основной, так и альтернативные потоки событий

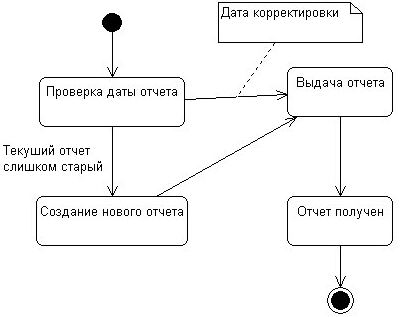

33. Диаграммы состояний предназначены для представления жизненного цикла объекта в виде конечного автомата. Каждое состояние – это период жизни объекта, когда он удовлетворяет определенным условиям. Некоторое событие может привести переходу объекта в другое состояние. Диаграммы состояний – хорошо известное средство описания поведения систем. Они определяют все возможные состояния, в которых может находиться конкретный объект, а также процесс смены состояний объекта в результате наступления некоторых событий. В большинстве объектно-ориентированных методов диаграммы состояний строятся для единственного класса и отражают динамику поведения единственного объекта.
Существует много форм диаграмм состояний, незначительно отличающихся друг от друга семантикой. Наиболее популярная форма, используемая в объектно-ориентированных методах
34. Диаграмма деятельности— диаграмма, на которой показано разложение некоторой деятельности на её составные части. Под деятельностью англ. activity понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов — вложенных видов деятельности и отдельных действий англ. action, соединённых между собой потоками, которые идут от выходов одного узла ко входам другого.
Диаграммы деятельности используются при моделировании бизнес-процессов, технологических процессов, последовательных и параллельных вычислений.
35-нет!!
36. Диаграммы компонентов показывают, как выглядит модель системы на физическом уровне. На диаграмме изображены компоненты программного обеспечения и связи между ними. При этом выделяют два типа компонентов: исполняемые компоненты и библиотеки кода.
Каждый класс модели преобразуется в компонент исходного кода. После создания они сразу добавляются к диаграмме компонентов. Между отдельными компонентами изображают зависимости, соответствующие зависимостям на этапе компиляции или выполнения программы.
Диаграмма компонентов, в отличие от ранее рассмотренных диаграмм, описывает особенности физического представления системы. Она позволяет определить архитектуру разрабатываемой системы, установив зависимости между программными компонентами, в роли которых может выступать исходный и исполняемый код. Основными графическими элементами диаграммы компонентов являются компоненты, интерфейсы и зависимости между ними.
Диаграмма компонентов разрабатывается для следующих целей:
визуализации общей структуры исходного кода программной системы;
спецификации исполняемого варианта программной системы;
обеспечения многократного использования отдельных фрагментов программного кода;
представления концептуальной и физической схем баз данных.
37. Диаграмма размещения отражает физические взаимосвязи между программными и аппаратными компонентами системы. Она является хорошим средством для того, чтобы показать размещение объектов и компонентов в распределенной системе.
Диаграмма размещения показывает физическое расположение сети и местонахождение в ней различных компонентов. Ее основными элементами являются узел (вычислительный ресурс) и соединение - канал взаимодействия узлов (сеть).
Диаграмма размещения используется менеджером проекта, пользователями, архитектором системы и эксплуатационным персоналом, чтобы понять физическое размещение системы и расположение ее отдельных подсистем.
38. сформулировали главное достоинство объектно-ориентированного подхода (ООП) следующим образом: объектно-ориентированные системы более открыты и легче поддаются внесению изменений, поскольку их конструкция базируется на устойчивых формах. Это дает возможность системе развиваться постепенно и не приводит к полной ее переработке даже в случае существенных изменений исходных требований.
Объектно-ориентированный подход не дает немедленной отдачи. Эффект от его применения начинает сказываться после разработки двух-трех проектов и накопления повторно используемых компонентов, отражающих типовые проектные решения в данной области. Переход организации на объектно-ориентированную технологию - это смена мировоззрения, а не просто изучение новых CASE-средств и языков программирования.
Основой взаимосвязи между структурным и объектно-ориентированным подходами является общность ряда категорий и понятий обоих подходов (процесс и вариант использования, сущность и класс и др.). Эта взаимосвязь может проявляться в различных формах. Так, одним из возможных вариантов является использование структурного анализа как основы для объектно-ориентированного проектирования. При этом структурный анализ следует прекращать, как только структурные модели начнут отражать не только деятельность организации (бизнес-процессы), а и систему ПО. После выполнения структурного анализа можно различными способами приступить к определению классов и объектов.
39. современные методы и средства проектирования информационных систем, основанны на использовании CASE-технологии. Несмотря на высокие потенциальные возможности CASE-технологии (увеличение производительности труда, улучшение качества программных продуктов, поддержка унифицированного и согласованного стиля работы) далеко не все разработчики информационных систем, использующие CASE-средства, достигают ожидаемых результатов.
