Вентиляция производственных помещений

1. Классификация систем вентиляции. Схемы организации воздухообмена.

2. Расчет обще-обменной механической вентиляции по вредностям. Кратность воздухообмена.

3. Очистка, обезвреживание, обеззараживание и деаэрация вентиляционных выбросов.

1. Вентиляция – комплекс взаимосвязанных устройств и процессов для создания требуемого воздухообмена в помещениях.

В соответствии с СНБ 4.02.01 – 03 «Отопление, вентиляция и кондиционирование воздуха», под вентиляцией понимают обмен воздуха в помещении для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимых метеоусловий.

Воздухообмен – это количество вентилируемого воздуха, необходимое для обеспечения соответствия санитарно-гигиенических условий труда требованиям технических нормативных правовых актов.

Необходимый воздухообмен является исходной величиной для расчета системы вентиляции (подбор вентиляционного оборудования, расчет системы газоочистки и т.д.).

Классификация

Производственная вентиляция:

1. По охвату рабочих мест и зон:

• местная;

• обще-обменная;

• комбинированная.

2. По принципу действия:

• вытяжная;

• приточная;

• приточно-вытяжная.

3. По характеру распределения воздуха:

• компактная;

• рассредоточенная.

4. По назначению:

• рабочая;

• аварийная.

5. По способу побуждения воздуха:

• искусственная;

• естественная (за счет перепада температур);

• смешенная.

6. По способу осуществления воздухообмена:

• регулируемая;

• нерегулируемая.

2. Кратность воздухообмена (К) – отношение объема вентиляционного воздуха (L) к внутреннему свободному объему помещения (V_п):

Кратность воздухообмена показывает, сколько раз в течение одного часа происходит смена воздуха в помещении.

Исходной величиной для определения объема вентиляционного воздуха является количество вредных веществ (выделений) в виде:

• тепла;

• влаги;

• пыли и газов.

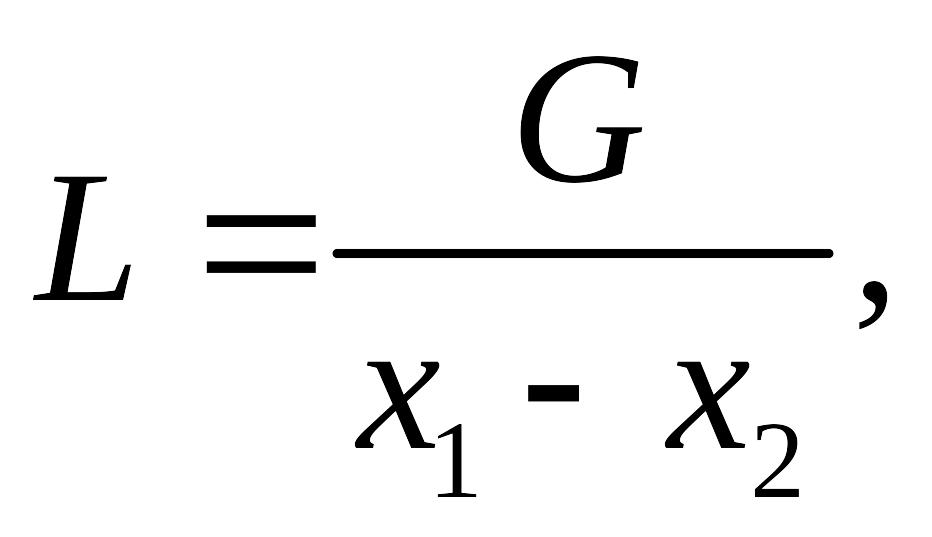

L, м³/ч, из условия разбавления вредных веществ до допустимых концентраций:

где G – количество выделяющихся вредных веществ, мг/ч;

х₁ и х₂ – соответственно ПДК вредного вещества в воздухе рабочей зоны и концентрация этого же вещества в приточном воздухе, м²/м³.

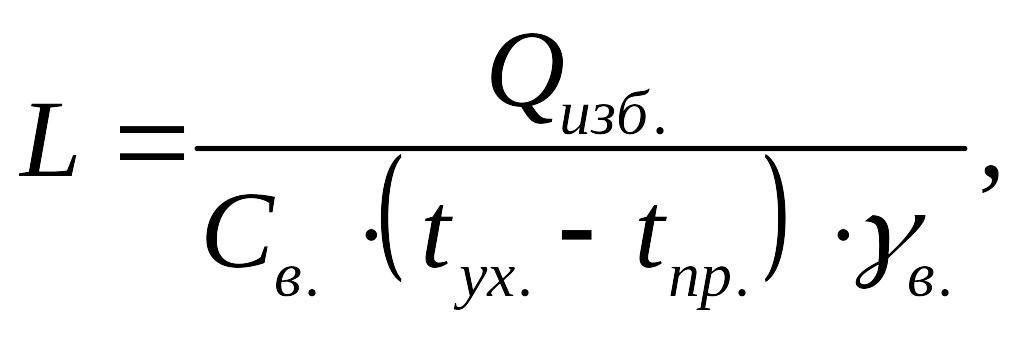

L для поддержания нормальных температур в помещении (при выделении избыточной теплоты):

где - избыточное тепло, кДж/ч;

, - удельная теплоемкость, кДж/(кг∙К) и плотность воздуха, кг/м³.

, - температура уходящего и приточного воздуха.

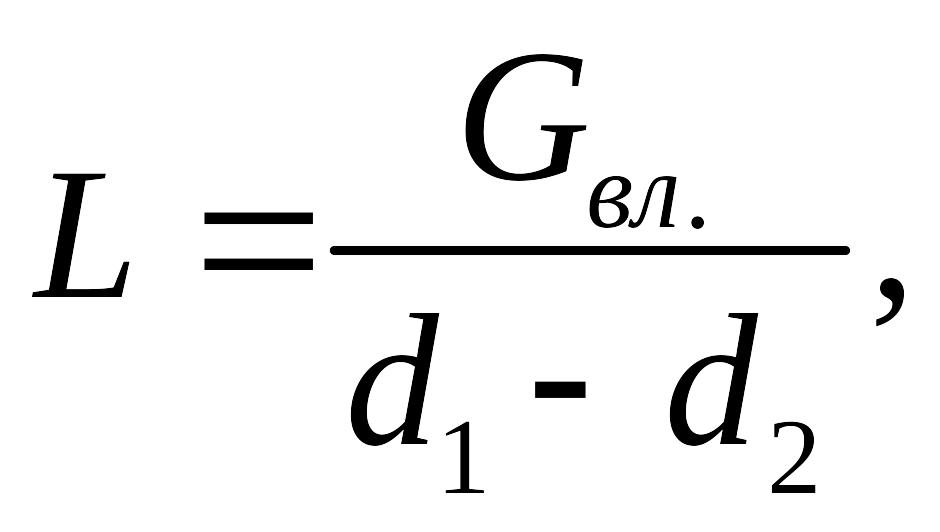

L для поддержания влажности (при наличии избытка влаги в помещении):

где - количество выделяющейся в помещение влаги, г/ч;

, - влагосодержание воздуха, удаляемого из помещения и приточного сухого воздуха, г/кг.

Санитарно-бытовое обеспечение работников

1. Санитарная характеристика производственных процессов.

2. Размещение и расчет бытовых и вспомогательных помещений.

3. Схемы водоснабжения предприятий, нормы водопотребления.

1. Санитарно-бытовые помещения выбираются в зависимости от группы производственных процессов.

Согласно ТКП 45-3.02-209-2010 «Административные и бытовые здания» производственные процессы по санитарной характеристике делятся на четыре группы:

1 группа – производственные процессы с незначительным избытком явного тепла и пыли, вызывающие загрязнение веществами III – V классов опасности:

1а – только рук;

1б – тела и спецодежды;

1в – тела и спецодежды, удаляемые с применением специальных моющих средств.

2 группа - производственные процессы, протекающие при значительном избытке явного тепла или выделении влаги, а также при неблагоприятных метеоусловиях:

2а – при избытке явного конвекционного тепла;

2б – при избытке лучистого тепла;

2в – с намоканием спецодежды;

2г – температура до 10 °С.

3 группа - производственные процессы с резко выраженными временными факторами, вызывающие загрязнение веществами I и II классов опасности, а также веществами, обладающие стойким запахом:

3а – только рук;

3б – тело и спецодежда.

4 группа - производственные процессы, требующие особого режима по чистоте и стерильности при изготовлении продуктов.

Перечень профессий с отнесением их к группе производственных процессов утверждается Минздравом РБ и руководящими органами отраслевых профсоюзов.

В состав санитарно-бытовых помещений входят:

- гардеробные;

- душевые;

- преддушевые;

- умывальные;

- уборные;

- курительные;

- помещения для обогрева или охлаждения;

- помещения обработки, хранения и выдачи спецодежды и другое.

Их состав зависит от санитарной характеристики производственного процесса.

Расчет бытовых помещений зависит от численности смены, если посменная работа, то от численности в пересменку.

Гардеробные могут быть:

- общие;

- раздельные.

Душевые их вид, количество зависит от характера производственного процесса. Количество человек на 1 душ, на 1 умывальник тоже зависит от производства.

III.Водоснабжение промышленных предприятий следует проектировать с учетом охраны и комплексного использования водных ресурсов, кооперирования потребителей воды и возможности их перспективного развития.

В комплекс системы водоснабжения входят:

• сооружения для забора;

• для приведения качества воды в соответствие с требованиями потребителей;

• емкости;

• водоводы;

• магистральные и разводящие сети.

По видам обслуживаемых объектов:

• городские системы водоснабжения;

• поселковые;

• промышленные и другие.

По территориальному охвату:

• местные;

• районные.

По назначению:

• хозяйственно-питьевые;

• противопожарные;

• производственные;

• поливочные и другие.

По конфигурации:

• тупиковые;

• кольцевые (источников несколько, которые независимы).

Нормативные документы:

1. ТКП «Системы внутреннего водоснабжения зданий. Строительные нормы проектирования» 45-4.01-52-2007.

2. ТКП «Системы внутренней канализации зданий. Строительные нормы проектирования» 45-4.01-54-2007.

3. ТКП «Противопожарное водоснабжение. Строительные нормы проектирования» 45-2.02-138-2009.
