8.Основные узлы приборов сб. Назначение, особенности устройства и схемной реализации.
Типы узлов приборов и других технических средств
Каждый тип прибора либо устройства состоит, как правило, из универсальных и специфичных электронных узлов. Типы узлов приборов и устройств систем безопасности сведены в табл.
Извещатели
а) Схема сопряжения с чувствительным элементом; б) Схема аналоговая (цифровая) обработки данных чувствительного элемента; в) Схема сопряжения с линией связи (радиоканалом);
г) Схема контроля электропитания; д) Схема индикации и оповещения; е) Микроконтроллер (спец. ИМС); ж) Схема блокировки корпуса;з) Релейная схема.
Прибор ОПС
а) Микроконтроллер;
б) Узел сопряжения с линией связи;
в) Узел сопряжения со шлейфами;
г) Блок питания;
д) Зарядное устройство;
е) Модуль считок;
ж) Модуль индикации;
з) Релейный модуль;
Прибор ППУ
а) Микроконтроллер;
б) Узел сопряжения с линией связи;
в) Узел сопряжения с ПКП;
г) Блок питания;
д) Зарядное устройство;
е) Модуль считок;
ж) Модуль индикации;
з) Релейный модуль;
и) Силовой модуль;
к) Узел сопряжения с исполнительными механизмами
Извещатели охранной, пожарной и охранно-пожарной сигнализации строятся по общим принципам:
-высокая надежность и достоверность при срабатывании;
-малое энергопотребление;
-современный дизайн;
-современная элементная база;
-защита от несанкционированных действий;
-индикация исправности.

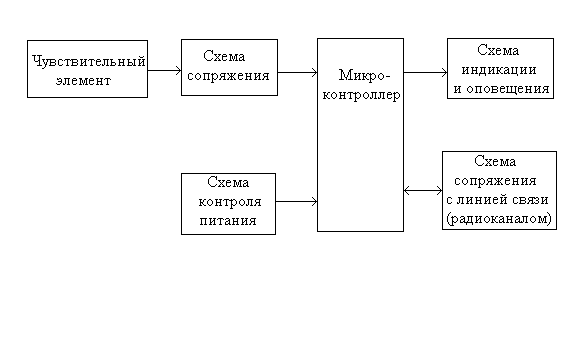

Структурная схема извещателяобычно включает в себя те либо иные узлы , в зависимости от назначения.
