27(1). Следящий гидропривод.
Следящим называется регулируемый гидропривод, в котором скорость движения выходного звена изменяется по определенному закону в зависимости от задающего воздействия на звено управления. Выходное звено — это обычно шток гидроцилиндра или вал гидромотора, а звено управления — устройство, на которое подается управляющий сигнал.Следящий гидропривод применяют в тех случаях, когда непосредственное ручное управление той или иной машиной является для человека. Управление смещением золотника и его обратная связь с люлькой могут быть электрическими. В этом случае работа насоса может регулироваться дистанционно и автоматически, например, по командам ЭВМ. Гидроприводы, в которых входным воздействием является электрический сигнал, преобразуемый в перемещение гидрораспределителя, называют электрогидравлическими. В них выходное звено отслеживает изменение электрического сигнала, поступающего на звено управления. дроссели, имея нелинейные характеристики, позволяют при взаимодействии получить характеристики со взаимосвязью входных и выходных параметров близкой к линейной.
29(3). Формулы пересчета лопастных машин
Теория подобия дает возможность по известной характеристике одного насоса получить характеристику другого, а так же пересчитать характеристику насоса с одной частоты вращ. на др.
1. Геометрическое подобие:
Спроектировали и провели испытания – модель
2. Кинематическое подобие (необходимо чтобы на границах потоков средняя скорость жидкости у входа в насос была пропорциональна окружной скорости рабочего колеса):
то
Мосштаб подачи:
Масштаб напора:
Масштаб мощности:
-предусматривает изменение геометрических размеров.
За базовый размер принимается внутренний диаметр полости тора.
Анализ: 1. Относит 𝜆: Qн=Qм*𝜆3 => увеличение D в 2 раза увеличивает подачу в 8 раз. 2. Hн=Hм*𝜆2. 3. Nн=Nм*𝜆5.
Если 𝜆=1,то n2=2n1, то Q2=Q1*n2/n1, N2=N1*(n2/n1)3, H2=H1*(n2/n1)2.
Коэф. быстроходности :

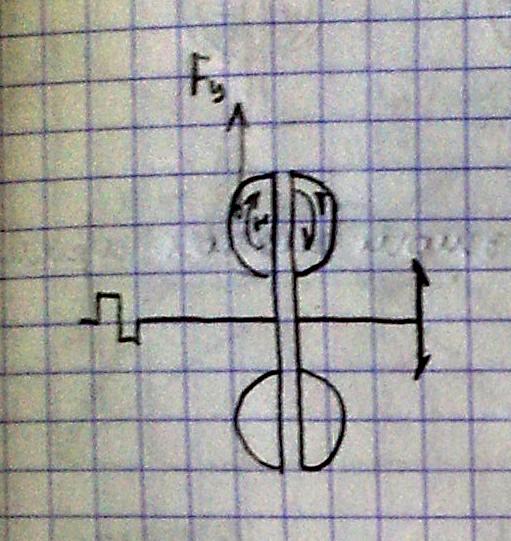

30(4). Гидродинамическая муфта
Г идродинамические муфты – это гидродинамическая передача, которая передает мощность не изменяя момента.

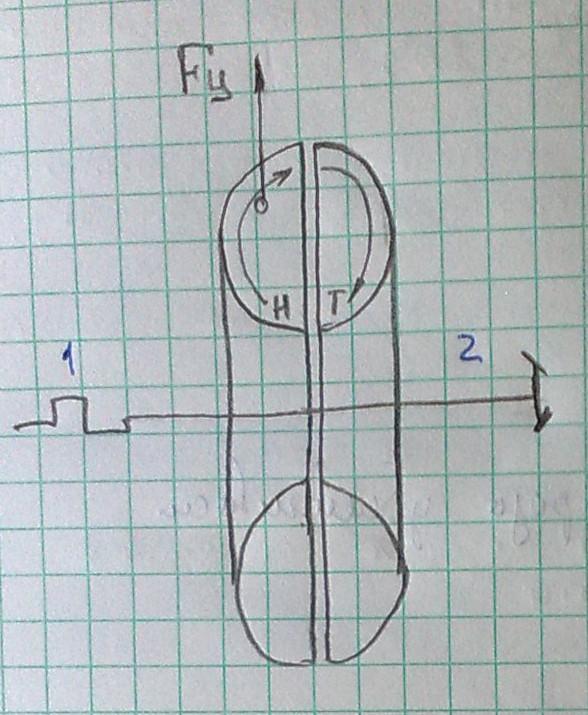

1 – вал двигателя, 2 – выход. вал.
Z=26..32 – число лопаток.
На одном из колес делается на 2
лопатки больше, для равномерности передачи.
Менять св-ва гидромуфты можно с помощью изменения формы лопаток.
КПД :
Чтобы убрать лишнюю мощность, круг циркуляции заполняют не полностью.
31(5). Основные параметры и х-ки гидромуфт
/МТ/=/МН/ => M2=M1
гидромуфта не повышает момента
i=n2/n1 – передаточное отношение.

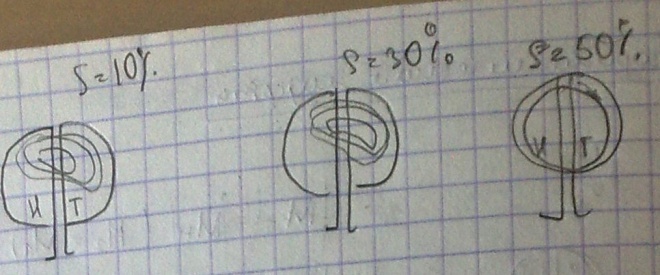

S=(n1-n2)/n1*100% – скольжение.

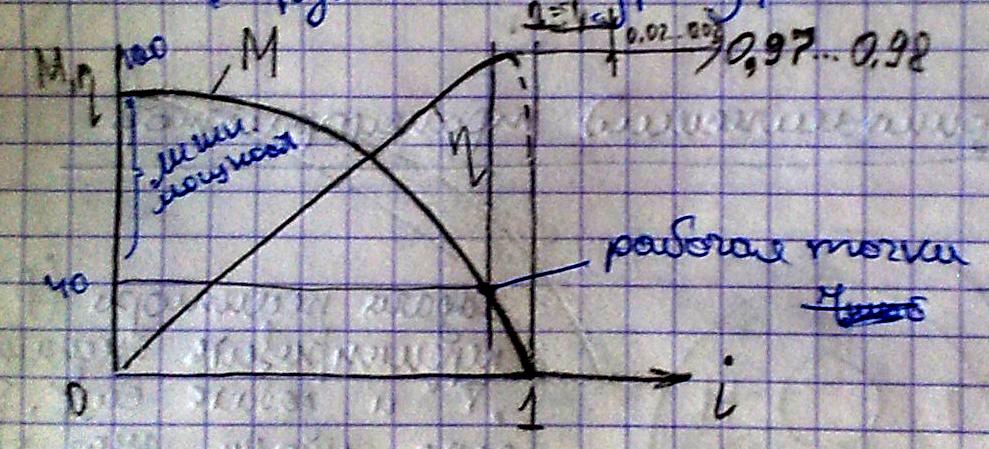

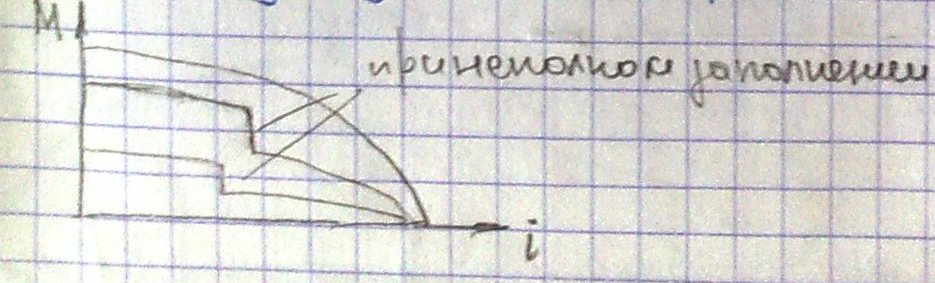

Момент передоваемый гидромуфтой и КПД :
Использование гидромуфты:
тракторостроение, судостр., большие прокатные станы.
Мощность гидромуфты: N=P*Q.
= >
32(6). Общие сведения о гидромашинах
Насос-машина, предн для созд потока жидкости. Насосы: 1) гидродинам(рабочая камера пост соединена со входом и выходом нсоса). 2) объемные (рабочая камера изменяет свой объем и периодически соединяется то со всасыванием, то с нагрузкой).
Динамич насосы: 1)Лопастные а)центробежн, б)осевые 2)Электромагнитные 3) Насосы трения а)дисковые б)вихревые в)шнековые г)струйные д)Эрлифты.
Объемные: 1)Возвр-поступ 2)Роторные.
Центробежный насос:V=4,5м/с. Элетромагн насос
Преим эл-ромагн: нет подв соед=>нет утечек.

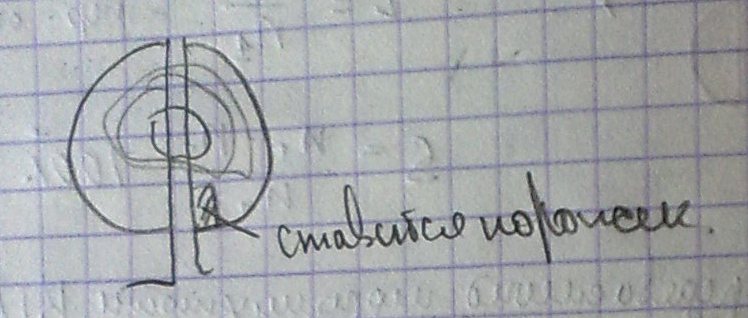

Насосы трения: Дисковые. Струйные.
Преим струйн: нет подв частей, долгий срок службы.
Эрлифты: Н>10м.
