82. Компоновщик (шаблон проектирования)
относится к структурным паттернам, объединяет объекты в древовидную структуру для представления иерархии от частного к целому. Компоновщик позволяет клиентам обращаться к отдельным объектам и к группам объектов одинаково.
Цель
Паттерн определяет иерархию классов, которые одновременно могут состоять из примитивных и сложных объектов, упрощает архитектуру клиента, делает процесс добавления новых видов объекта более простым.
Описание

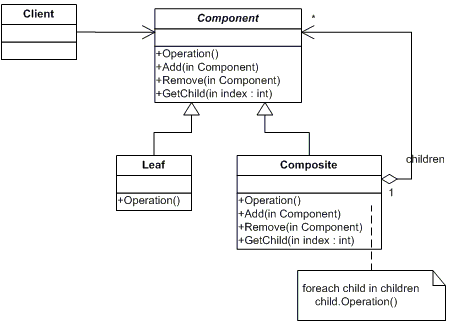

UML-диаграмма шаблона:
class MainApp
{
static void Main() {
// Create a tree structure
Component root = new Composite("root");
root.Add(new Leaf("Leaf A"));
root.Add(new Leaf("Leaf B"));
Component comp = new Composite("Composite X");
comp.Add(new Leaf("Leaf XA"));
comp.Add(new Leaf("Leaf XB"));
root.Add(comp);
root.Add(new Leaf("Leaf C"));
// Add and remove a leaf
Leaf leaf = new Leaf("Leaf D");
root.Add(leaf);
root.Remove(leaf);
// Recursively display tree
root.Display(1);
// Wait for user
Console.Read();
}
}
/// <summary>
/// Component - компонент
/// </summary>
/// <li>
/// <lu>объявляет интерфейс для компонуемых объектов;</lu>
/// <lu>предоставляет подходящую реализацию операций по умолчанию,
/// общую для всех классов;</lu>
/// <lu>объявляет интерфейс для доступа к потомкам и управлению ими;</lu>
/// <lu>определяет интерфейс доступа к родителю компонента в рекурсивной структуре
/// и при необходимости реализует его. Описанная возможность необязательна;</lu>
/// </li>
abstract class Component
{
protected string name;
// Constructor
public Component(string name)
{
this.name = name;
}
public abstract void Add(Component c);
public abstract void Remove(Component c);
public abstract void Display(int depth);
}
/// <summary>
/// Composite - составной объект
/// </summary>
/// <li>
/// <lu>определяет поведеление компонентов, у которых есть потомки;</lu>
/// <lu>хранит компоненты-потомоки;</lu>
/// <lu>реализует относящиеся к управлению потомками операции и интерфейсе
/// класса <see cref="Component"/></lu>
/// </li>
class Composite : Component
{
private ArrayList children = new ArrayList();
// Constructor
public Composite(string name) : base(name)
{
}
public override void Add(Component component)
{
children.Add(component);
}
public override void Remove(Component component)
{
children.Remove(component);
}
public override void Display(int depth)
{
Console.WriteLine(new String('-', depth) + name);
// Recursively display child nodes
foreach (Component component in children)
{
component.Display(depth + 2);
}
}
}
/// <summary>
/// Leaf - лист
/// </summary>
/// <remarks>
/// <li>
/// <lu>представляет листовой узел композиции и не имеет потомков;</lu>
/// <lu>определяет поведение примитивных объектов в композиции;</lu>
/// </li>
/// </remarks>
class Leaf : Component
{
// Constructor
public Leaf(string name) : base(name)
{
}
public override void Add(Component c)
{
Console.WriteLine("Cannot add to a leaf");
}
public override void Remove(Component c)
{
Console.WriteLine("Cannot remove from a leaf");
}
public override void Display(int depth)
{
Console.WriteLine(new String('-', depth) + name);
}
}
