- •Определение частот колебаний в различных режимах работы генератора Ганна.
- •Варианты диодного включения биполярных транзисторов.
- •Энергетическая диаграмма гелий-неонового лазера. Свойства его оптического излучения.
- •Структура и распределение примесей в биполярном транзисторе.
- •Краткая характеристика отдельных типов лазеров (твердотельного, полупроводникового и молекулярного).
- •Распределение токов в биполярном транзисторе.
- •Т раектории электронов в короткой магнитной линзе.
- •Источники некогерентного оптического излучения и их применение в оптоэлектронике.
- •Схемы включения биполярных транзисторов.
- •Пояснить особенности модели Эберса-Молла интегрального биполярного транзистора.
- •Виды фотоэффекта, реализуемые в фотоприемниках.
- •Режимы работы биполярного транзистора.
- •Методы улучшения параметров мдп транзисторов в имс.
- •Условие передачи энергии от активной среды электромагнитному полю. Понятие отрицательной температуры квантового перехода
- •В какой пропорции изменяются параметры и режимы работы мдп транзисторов в имс при их масштабировании.
- •Простейшая структура диэлектрического световода. Примеры использования волоконных световодов.
- •Основные физические параметры биполярных транзисторов.
- •Эквивалентная схема интегральной структуры на мдп транзисторах(2).
- •Параметры транзистора как линейного четырехполюсника.
- •Отличия дискретных биполярных транзисторов от интегральных по структуре и характеристикам.
- •Особенности конструкция оптического резонатора квантового генератора, добротность и направленность лазерного излучения.
- •Статические характеристики биполярного транзистора в схеме с общей базой (общим эмиттером).
- •Методы создания инверсии населенностей энергетических уровней в квантовых активных средах.
- •Основные виды оптронов и области их применения.
- •Структура интегрального биполярного транзистора с изолирующим p-n - переходом.
- •Механизмы уширения спектральных линий в активных средах.
- •Основные типы оптоэлектронных индикаторов.
- •Эквивалентная схема интегрального биполярного транзистора.
- •Основные эффекты короткого канала в интегральных мдп транзисторах.
- •Особенности конструкции резонатора оптического квантового генератора (условие самовозбуждения и направленность лазерного излучения).
Простейшая структура диэлектрического световода. Примеры использования волоконных световодов.

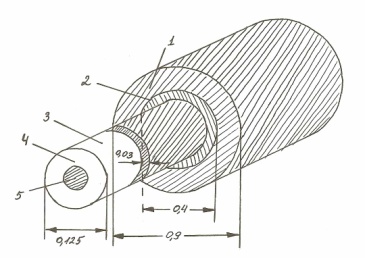

Оптический кабель предназначен для передачи информации, содержащейся в модулированных электромагнитных колебаниях оптического диапазона. В настоящее время используется диапазон длин волн от 0.8 до 1.6 мкм, соответствующий ближним инфракрасным волнам. Оптический кабель содержит один или несколько оптических волокон. Оптическое волокно – это направляющая система для электромагнитных волн оптического диапазона. Практическое значение имеют только оптоволокна, изготовленные из высоко прозрачного диэлектрика: стекла или полимера.
Examination card 7
Основные физические параметры биполярных транзисторов.
К физическим параметрам относятся коэффициенты передачи тока, дифференциальные сопротивления переходов, объемные сопротивления областей, емкости переходов и др. Они характеризуют основные физические процессы в транзисторе.
Статический коэффициент передачи тока базы. Хотя теоретически коэффициенты передачи и для схем ОБ и ОЭ равноправны, на практике удобнее рассматривать . При изменении параметров структуры транзистора, режимов его работы и температуры, почти не изменяется в абсолютном значении, оставаясь близким к единице, в то время, как диапазон изменения велик. В справочной литературе приводят значения , а не . Пренебрегая малым током и считая из получаем (5.1)
Объемные сопротивления областей. Сопротивление эмиттерной области обычно пренебрежимо мало из-за высокой концентрации примесей. Сопротивление базы определяется размерами структуры и распределением концентраций примесей в активной и пассивной областях базы. В структуре сопротивление активной базы rБа - это сопротивление в горизонтальном направлении части базового слоя между центром и краем эмиттерного перехода, а сопротивление пассивной базы rБп - это сопротивление между краем эмиттерного перехода и базовым контактом. Для транзисторов с тонкой активной базой обычно rБа >rБп. Например, для структуры с распределением концентраций примесей, при bЭ = 2 аЭ и аЭБ = аЭ /2 сопротивления rБа = 400 Ом, rБп = 100 Ом.
Коэффициент обратной связи по напряжению. Коэффициент определяется как (5.2)
при Iэ = const в активном режиме. Обратная связь обусловлена эффектом Эрлu (эффектом модуляции толщины базы).
Эквивалентная схема интегральной структуры на мдп транзисторах(2).
Главная особенность – технология ИМС на МДП-транзисторах – это поликремниевый затвор использующийся в качестве промежуточной маски при формировании n(+)-областей при помощи ионного внедрения бора (метод самосовмещения).
1, 2 – Сильнолегированные области (n+) типа являются истоком и стоком, толщина 0,3…0,5 мкм (структура симметрична).
3
– затвор из слоя поликристаллического кремния, толщина 0,2…0,4 мкм, легированный донорами для снижения его сопротивления до 20…40 Ом/ .
4 – слой окисла (подзатворный диэлектрик) 0,03…0,05 мкм
5 – слой p-типа толщиной 0,1 мкм с повышенной по сравнению с подложкой концентрацией акцепторов, необходим для получения величины порогового напряжения Uпор=0,5…1 В. Это область формирования n-канала, создается методом ионного легирования.
6 – толстый боковой слой окисла (0,5…0,6 мкм), монтажный слой (~ 1 мкм), разделяющий соседние транзисторы, получается методом локального окисления.
7 – слой p(+)-типа (охранные p(+) области), необходимые для устранения паразитной связи между соседними транзисторами.
8 – металлическая пленка для соединений (Al)
9 – изоляция между слоями.
10 – второй слой соединений.
Исток и сток паразитного МДП-транзистора Тпар образован областью 2 транзистора Т1 и областью 1 транзистора Т2, диэлектриком является слой окисла (6), затвором служит какой-либо из проводников соединений (10).
Назначение слоя 7. В отсутствии слоя 7 канал под окислом 6 может индуцироваться зарядом ионов окислов, паразитный транзистор открыт и паразитная связь существуют при любом напряжении на проводнике 10.
Связь частоты и энергетических уровней квантовых переходов. Диапазоны частот, в которых проявляются энергетические переходы между электронными, колебательными и вращательными уровнями энергии квантовых частиц.
О сновой системы энергетических уровней квантовой системы являются электронные уровни, стоящие друг от друга на 1 – 10 эВ. Между электронными уровнями располагаются колебательные уровни с расстоянием примерно 0,1 эВ, между колебательными уровнями находятся вращательные уровни с интервалами 10-3 эВ и менее.
Переходы между электронными уровнями соответствуют излучению в видимом и ультрафиолетовом диапазонах, между колебательными уровнями – инфракрасному, между вращательными – СВЧ – диапазону.
