Вопросы и ответы по CorelDRAW 11

При открытии нескольких файлов двойным щелчком на имени файла в Windows Explorer для каждого файла запускается отдельное окно CorelDRAW 10. Как это возможно исправить?

Неправильно настроен DDE.

В Windows Explorer открыть диалоговое окно Folder Options, вкладку File Types (в зависимости от версии ОС, диалог может находиться в меню Tools или View). Найти в списке типов файлов расширение CDR и нажать кнопку Advanced. В списке Actions выбрать Open и нажать кнопку Edit.

Далее заполнить Action: Open Application used to perform action: «путь к corel drw.exe» DDE %1.

Включить опцию Use DDE DDE Message: [O(«%1»)] Application: corel drw_MOS DDE Application Not Running — не заполнять Topic: System.

В случае, если при нажатии ОК выдается сообщение о невозможности най ти приложение, то путь надо написать «коротким» именем, то есть Progra~1 (а не

Program Files).

Есть ли в CorelDRAW 11 конвертор скриптов предыдущих версий?

Да, это файл CSCCONV.EXE в папке Programs.

После установки некоторых программ перестает запускаться CorelDRAW. (Генерируется ошибка «Corel.exe не связан с msvcrt.dll»)

Некоторые программы при установке прописывают старые версии библи отек, что приводит к некорректной работе других программ. Необходимо переза писать библиотеки MSVCRT.DLL и MSVCIRT.DLL в папке WINDOWS\SYS TEM, взяв их предварительно, скажем, на сайте Microsoft.

Возможно ли назначить вызов другой программы редактирования растровых изображений вместо Corel PHOTO PAINT для функции Edit bitmap в CorelDRAW 11?

Нет, это невозможно.

Как при экспорте bitmap изображения в GIF избежать появления цветной окантовки размером в один пиксел вокруг изображения?

Окантовка появляется в следствие анти алиайсинга, применяемого в целях сглаживания неровных краев изображения. При экспорте отключите опцию Anti aliasing в диалоговом окне.

237

Вопросы и ответы по CorelDRAW 11

Как при импорте bitmap в CorelDRAW извлечь bitmap и сохранить его в отдельном внешнем файле?

Щелкните правой кнопкой на bitmap объекте и выберите команду Save bitmap as...

В результате экспорта CDR файла в AI текст, преобразованный в кривые и другие сложные кривые выглядят плохо и некачественно

Постарайтесь поэкспериментировать с опциями диалогового окна Export: Compatibility level, Simulate complex filled curves и Simulate outline effects.

Как возможно уменьшить размер файла, включающего большие растровые изображения высокого разрешения в CorelDRAW 11?

При импорте изображения установите опцию Enabling the Link To High Resolution File For Output Using OPI Interface. Это дает возможность включить в до кумент версию TIFF или CPT bitmap низкого разрешения для его позициониро вания в документе. При этом версия высокого разрешения хранится во внешнем файле. Работа с FPO изображениями дает возможность уменьшить размер доку мента и ускорить перерисовку экрана, при сохранении высококачественного вывода.

Почему не ко всем шрифтам я могу применить атрибуты Bold или Italic?

CorelDRAW требует, чтобы стили Bold и Italic для шрифта были установле ны в Windows. Другие приложения могут имитировать эти стили.

Можно ли масштабировать толщину контура (outline) объекта вместе с самим объектом?

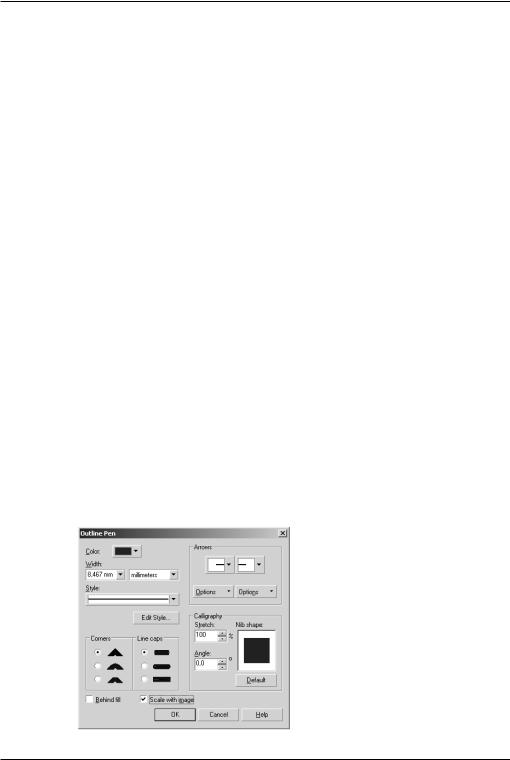

Для этого объект должен иметь outline определенной толщины (не hairline, и не outline none). В диалоге Outline Pen разрешите Scale with image.

238

Вопросы и ответы по CorelDRAW 11

Как изменить цвет контура (outline) для части текста (Artistic или Paragraph) из диалогового окна Outline Pen?

Это диалоговое окно предназначено для работы с outline всего объекта. Следует использовать команду Break Apart, для того чтобы разбить текстовый объ ект на несколько объектов. Последовательное применение команды дает возможность разбить текст на абзацы, строки, слова, и отдельные буквы. После этого, с помощью Outline Pen возможно изменить свойства outline получившихся текстовых объектов. Кроме того, цвет outline отдельных кусков текста может быть изменен из диалогового окна Outline Color или с помощью экранной палитры.

Как при пользовании струйным принтером для печати картинок из CorelDRAW добиться точной передачи цветов при печати?

Цвета при печати могут существенно варьироваться при смене принтера, набора чернил, используемой бумаги, и даже, с течением времени. Сочетание чер нил и бумаги влияет на воспроизведение цветов. Поэтому цветовые профили должны создаваться для каждого сочетания чернил и бумаги. Принтеры стареют со временем, что также приводит к неточному воспроизведению цветов. Поэтому цветовые профили должны обновляться периодически. CorelDRAW 11 Graphics Suite не предоставляет возможности создавать или редактировать цветовые про фили. Вы должны спрашивать ICC профили у производителей устройств. Кали бровку устройств и коррекцию цветовых профилей возможно осуществлять в CorelDRAW 11 Premium Color Edition. Хотя для создания цветового профиля для принтера лучше всего использовать оборудование и программное обеспечение сторонних производителей.

Использование «родных» ICC профилей устройств конечно приближает цвет на принтере к цвету на экране, но однозначного и полного соответствия вы без использования специального оборудования никогда не получите. Но возмож но вас устроит и не совсем полное соответствие?

Где найти ICC профили для своих устройств?

Стандарт ICC предусматривает разработку профилей устройств производи телями устройств. В случае, если на сайте производителя нет профиля вашего ус тройства, попробуйте скачать самый свежий драйвер устройства. После установ ки драйвера в каталоге Windows\System\Color должны появиться *.ICM файлы, включаемые в драйвер. Скопируйте эти файлы в каталог C:\Program Files\Corel\ Graphics9\Color (путь может быть другим, если установка DRAW выполнялась в другой каталог).

Почему определенные цвета в документе заменяются на зеленый?

Включен режим выделения цветов, которые выходят за пределы возможно стей принтера. Цвета, которые не могут быть напечатаны, показываются зеленым цветом. Отключить это возможно в Tools Î Options Î Global Î Color Management

239

Вопросы и ответы по CorelDRAW 11

ÎHighlight colors out of printer gamut. Кроме того, в диалоговом окне Uniform Fill,

вменю под кнопкой Options следует отключить пункт Gamut Alarm.

Как преодолеть трудности с печатью больших файлов из CorelDRAW 11: вывод происходит очень медленно, а иногда не идет совсем?

Попробуйте одну или несколько из следующих опций:

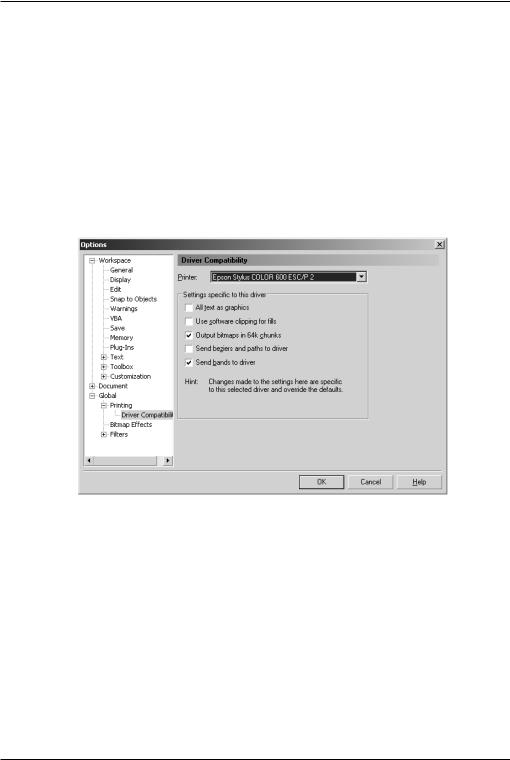

ВTools Î Options Î Global Î Printing Î Driver Compatibility, установите Send Bands to Driver.

ВTools Î Options Î Global Î Printing Î Driver Compatibility, установите Output bitmaps in 64K Chunks.

Иногда помогает замена драйвера принтера на более свежий.

Возможен ли экспорт CDR файлов в SWF?

Компании Corel и Macromedia разработали фильтр экспорта в Macromedia Flash формат, который доступен на сайтах Corel и Macromedia.

Как вернуть пропавшие меню (панели инструментов, кнопки)?

Возможно, повреждены конфигурационные файлы. Верните установки по умолчанию, удерживая нажатой клавишу F8 при старте программы. Выберите Yes на предложение вернуться к factory defaults.

Есть ли вьюер для CDR файлов?

Все вьюеры для просмотра CDR файлов делятся на три группы:

1. CorelDRAW соответствующей версии;

240

Вопросы и ответы по CorelDRAW 11

2.Масса просмотрщиков, позволяющих всего лишь просматривать Thumb nails (превьюшки), которые записаны в CDR файлах. Это, к примеру, Cumulus Desktop LE (входит в состав пакета CorelDRAW 11 Graphics Suite), ThumbsPlus (http://www.cereous.com/), XNView (http://www.xnview.com/) и многие другие.

3.«Вьюеры», позволяющие просматривать почти полноценный векторный файл, правда, для этого на компьютере должен быть установлен CorelDRAW. Од ну из таких утилит под названием CDRVIEW возможно найти по адресу http://rpts. donpac.ru/MBK/index.html

Какие файлы необходимо сохранить при переустановке CorelDRAW 11, чтобы потом воспроизвести свое рабочее пространство?

Необходимо сохранить директорию конфигурации рабочего пространства (по умолчанию C:\Program Files\Corel\Graphics9\Workspace\CorelDRAW9\) и со ответствующий *.cw_ файл. К примеру, для пространства default необходимо со хранить папку C:\Program Files\Corel\Graphics9\Workspace\CorelDRAW9\_default и файл _default.cw_

После переустановки CorelDRAW, содержимое сохраненной папки стоит вернуть на место. В Windows XP все установки сохраняются в подпапках папки

Documents and Settings.

Как возможно сохранить настройки по умолчанию для всех создаваемых документов?

Ряд параметров, таких как настройки масштабных линеек, сетки, направ ляющих, стили относятся к документу. Поэтому после настройки этих парамет ров необходимо отметить соответствующую группу в списке Tools Î Options Î Document Î Save options as defaults for new documents.

Как удалить ненужные стили в документе, которых не было при его создании?

Как правило новые стили появляются вместе с импортом объектов из дру гих документов. Удалить ненужные стили (кстати, они сохраняются вместе с каж дым CDR файлом и соответственно занимают в нем некоторое место) возможно открыв styles (из меню Windows Î Dockers докер Graphics and text Styles. Выдели те ненужные стили и нажмите клавишу Del. В случае, если у вас накопилось мно го стилей, будьте готовы к тому, что процесс удаления может даже на шустрой ма шине растянуться на несколько минут. Нельзя удалить стили Default Graphic,

Default Artistic Text и Default Paragraph Text. Для того, чтобы ненужные стили не появлялись при создании новых документов, после удаления стилей войдите в

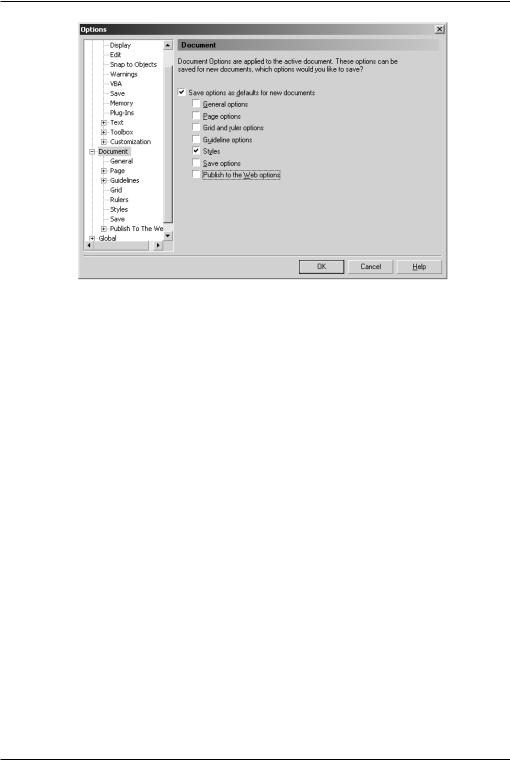

Tools Î Options Î Document, и установите флажок Save options as default for new documents, а затем флажок Styles и нажмите OK.

241

Вопросы и ответы по CorelDRAW 11

Как отключить метки выделения (Selection Handles) если они мешают точно позиционировать курсор при наборе текста?

В случае, если вам мешают метки выделения, отключите опцию Show selec tion handles while editing в Tools Î Options Î Text.

Как автоматически сгладить сложную кривую с большим количеством узлов, к примеру, нарисованную от руки?

Выделив необходимые точки кривой инструментом Shape tool, воспользуй тесь бегунком Curve Smoothness, который находится в Property Bar. Двигайте бегу нок вправо до достижения нужной степени сглаживания.

Можно ли Paragraph text преобразовать в кривые?

Нет, пока это невозможно. Есть два пути.

1.Можно использовать функцию Break Apart, чтобы разбить Paragraph text на отдельные абзацы — строки — слова и конвертировать каждый компонент в Artistic text. Затем преобразовать Artistic text в кривые.

2.Можно выделить Paragraph text с помощью указателя (Pick Tool) и экс портировать в EPS с установленной опцией Selected Only. Удалить объект Paragraph text object и импортировать EPS файл на его место.

242

Вопросы и ответы по CorelDRAW 11

Как в CorelDRAW 11 быстро выделить все объекты с одним цветом?

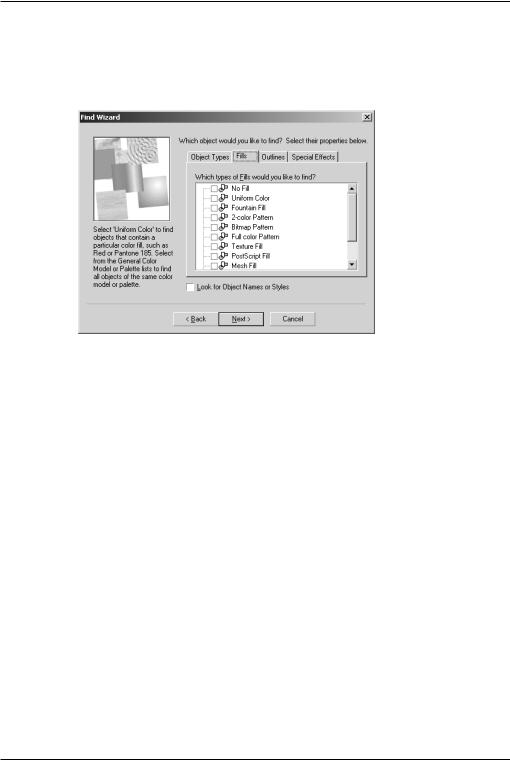

Использовать функцию Find objects. Выберите Edit Î Find and Replace Î Find objects. Следуя за Find Wizard, укажите цвет, который вас интересует. В конце работы мастера нажмите Find all.

В русской версии CorelDRAW 11 мало того, что все курсоры сильно увеличены по сравнению с английской версией, так еще и активная точка у всех курсоров сильно смещена. Говорят, что это пиратская версия. Это так?

Действительно, компания Corel никогда не выпускала русской версии CorelDRAW 11. Поэтому она не несет ответственности за этот продукт. Обращай тесь к производителям этих версий — пиратам.

Кроме того, вот неполный список известных ошибок CorelDRAW 11 RUS:

1. С наступлением 2000 года проверка орфографии русского языка не рабо

тает;

2.После установки CorelDRAW 11 RUS под Windows NT4/2000 иногда не возможно запустить ни PhotoPaint, ни CorelDRAW. Возникает ошибка 'Unable to load resource DLL: iuiintl.dll или drawintl.dll';

3.Плохо поддерживаются русские шрифты;

4.Трудно работать с курсорами. Они большие, грубые и трудно позицио нируются;

5.Невозможно установить CorelDRAW 11 Service Pack 1 для обновления CorelDRAW 11.337 RUS до 9.397. Как следствие невозможно установить и SP2;

6.Диалоговое окно Tools Î Options занимает несколько экранов;

7.Не работает Scrapbook.

243

Вопросы и ответы по CorelDRAW 11

Где находятся и как установить русские шрифты, входящие в состав CorelDRAW 11?

Более 20 кириллических шрифтов TTF и Type 1 возможно найти на CD#1 в папке Fonts\TTF\Cyrillic, в том числе: CourierMCY, Dutch801 Cyrillic, Garamond, Lucida, Maxima, Nimbus, Swiss, Timeless. Для того, чтобы иметь набор кирилличе ских шрифтов, корректно воспринимаемых CorelDRAW, рекомендуется щелк нуть в Проводнике правой кнопкой на файле Corel_bt.inf, расположенном в ката логе Fonts\Win95 на CD#1, и выбрать из контекстного меню Install.

После установки CorelDRAW 11 вместо русских букв для многих заведомо русских TrueType шрифтов на экране отображается какая то абракадабра. В MS Word 97 с этими же шрифтами все нормально. В чем дело?

Скорее всего, неправильно отображаются русские шрифты в формате Unicode. CorelDRAW 11 (в отличии от CorelDRAW 11) не поддерживает мульти язычные Unicode шрифты непосредственно. Для того, чтобы программа исполь зовала правильную кодовую страницу, необходимо в Windows 98/2000 в файле WIN.INI в разделе [FontSubstitutes], а в Windows NT 4.0/ХР — в реестре (ветка HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\FontSubstitutes) про писать строки вида:

Bookman Old Style Cyr, 204=Bookman Old Style, 204

После этого сохранить изменения и перезагрузить компьютер.

При наборе текста в CorelDRAW, был применен какой то шрифт. Текст исчез и вместо него появилась черная точка, окруженная черными квадратиками. Что это значит?

Проследите, что за шрифт вы назначили тексту и удалите или никогда не используйте его. Это бракованный или так называемый «коцаный» шрифт.

Правда, если такая ситуация возникает у почти всех шрифтов, установлен ных в вашей системе, попробуйте перезагрузиться.

Имеется ряд проблемы со шрифтами в CorelDRAW, как их устранить?

Проблемы следующие:

Àв надписях в различных меню и диалоговых окнах изменился шрифт или стал нечитаемым;

Àсообщения об ошибках типа: «No Fonts Found» or «No Font List»;

ÀWindows Protection Errors после установки шрифтов из набора CorelDRAW и перезапуска компьютера;

Àбуквы наползают друг на друга и перекрываются (причем на других компьютерах шрифт работает нормально);

Àшрифт недоступен, хотя был установлен;

244

Вопросы и ответы по CorelDRAW 11

Àнезависимо от того, какой шрифт выбран, текст набирается одним и тем же шрифтом;

Àсообщения об ошибках при скроллинге списка шрифтов в программе;

Àпри попытке установки шрифта выдается предупреждение о том, что файл шрифта возможно разрушен.

Это может происходить по причине слишком большого количества шриф тов, установленных в системе. Рекомендуемое количество шрифтов, установлен ных в Windows 9x не должно превышать 500. Это связано с ограниченным местом, зарезервированным в реестре Windows 9x под информацию о шрифтах.

При распечатке на принтере макета многие шрифты воспроизводятся неправильно, хотя на экране все нормально. Что делать?

Все зависит от того, является ли ваш принтер PostScript принтером (подав ляющее большинство офисных принтеров таковыми не являются). Для не Post Script принтеров в меню File вызовите Print Preview и выберите Settings Î Driver Compatibility. Установите All Text As Graphics. Для PostScript принтеров в меню File

ÎPrint, на вкладке PostScript запретите опцию Download Type 1 Fonts.

Вслучае, если эти советы не помогли, преобразуйте текст в кривые.

Сканер HP 3P выдает изображения со сплошной вертикальной черной полосой по всему полю. Что делать?

Вышел из строя участок сканирующей линейки. Скорее всего, внутрь по пала грязь (таракан на зеркале помер, к примеру). Конечно же, такого вида обслу живание должно проходить в сервис центре, но если у вас до него 1000 км, то ос тается одно — аккуратно разбирать самому и протереть зеркала оптической системы.

Почему у меня виснет система, когда я сканирую через ScanExpress?

Драйвер забирает все ресурсы себе и сканирование идет не в «фоновом» ре

жиме.

Где взять калибратор цвета для Mustek Paragon A3 PRO?

Для калибровки сканера нужно две вещи:

1.Программа, которая умеет создавать профиль сканера на основе инфор мации от сканирования специальной таблицы (мишень IT8) и дискеты от этой мишени.

2.Сама мишень (обязательно с дискетой).

Имейте ввиду, что откалибровать офисный сканер — дороже, чем сам ска нер. Это возможно делать только с профессиональными моделями. Лучше найти

245

Вопросы и ответы по CorelDRAW 11

готовый профиль сканера для всей серии моделей этих сканеров — сильно каче ство не изменит, но чуть лучше станет.

Что такое блокираторы на сканерах?

Сканеры были устройствами изначально не предназначенными для домаш него рынка. Для транспортировки нежный механизм блокировался от самопроиз вольного передвижения. В современных SOHO моделях блокираторов уже нет. А вот раньше такие вещи были и нередко люди ломали аппараты включая в сеть ска нер с заблокированным механизмом, что быстренько выжигало контроллер или двигатель. Сейчас блокираторы возможно встретить в профессиональных скане рах, в ряде слайд адаптеров или в моделях, которые выпускаются уже давно.

Как в драйвере для Mustek 12000P избавиться от всяких корректировок и получать сырой результат для обработки?

Сначала делаем Prescan на белый лист, затем уже кладешь cвой оригинал и сразу нажимаем Scan.

Где взять драйвер какого нибудь PostScript принтера для печати в PS файл?

Драйвер у всех один: PScriptXX.dll. В случае, если нужен абы какой прин тер, задача имеет тривиальное решение: Add printer Î Hewlett Packard Î LaserJet 5 Si и все (принтер может быть любой — лишь бы PS). Нормальные программы для вывода PS используют ppd принтера. Лучше всего PS драйвер (для Win9x/NT4/NT5) взять с сайта Adobe. Используя его вместе с Adobe TypeManeger 4.1 под NT удается избежать очень и очень многих проблем с русскими шрифта ми. Для его установки необходим PPD принтера, описывающий конкретную мо дель устройства.

В случае, если почему то нужен именно Microsoft'овский принтер, к примеру, для FrameMaker под NT4, не имеющийся в списке, то дело еще проще: необходим только ppd принтера. Далее подправляется ntprint.inf (WinNT в hidden каталоге %SystemRoot%\Inf, в Windows 2000 этот файл в UNICODE кодировке и для его редактирования нужно использовать notepad) или msprint?.inf — в Win9X. Содержимое этих файлов абсолютно одинаковое (по смыслу).

Там надо добавить несколько строк для новой (устанавливаемой) модели принтера по аналогии с уже имеющимися там PS принтерами. Единственное, имя раздела должно совпадать с именем ppd файла и должно быть написано заглавны ми буквами. К примеру, если устанавливается принтер с ppd lh_830i.ppd, то раз дел должен быть озаглавлен [LH830_I.PPD]. После этого, если все сделано пра вильно, принтер появится в списке.

В случае, если дело происходит в NT, то возможно еще и добавить порт файл (Add port — NT4, Create a new port — NT5) — Local port с именем, к примеру, w:\ps\In\LinotypeHell.ps. После чего вся печать пойдет в этот самый файл — LinotypeHell.ps безо всяких лишних вопросов со стороны драйвера, что представ ляется очень удобным.
