Леонтьев Б.К. CorelDRAW 11 - Основы работы с векторной и растровой графикой (PDF)

Вопросы и ответы по CorelDRAW 11

Я не могу вывести на печать битмапы как CMYK из CorelDRAW. Диалог Print (вкладка Misc) предлагает выводить битмапы только как RGB или Grayscale

Print Engine дает возможность выводить битмапы как CMYK, RGB, или grayscale. Но вывести битмапы в модели CMYK возможно только на PostScript ус тройство. На non PostScript принтер битмапы выводятся только как RGB или grayscale.

Где найти ICC профили для своих устройств?

Стандарт ICC предусматривает разработку профилей устройств производи телями устройств. В случае, если на сайте производителя нет профиля вашего ус тройства, попробуйте скачать самый свежий драйвер устройства. После установ ки драйвера в каталоге Windows\System\Color должны появиться *.ICM файлы, включаемые в драйвер. Скопируйте эти файлы в каталог C:\Program Files\Co rel\Graphics11\Color (путь может быть другим, если установка DRAW выполня лась в другой каталог)

Какое из Corel Internal RGB пространств совместимо с Adobe RGB?

Internal RGB SMPTE 240M.

Возможен ли экспорт CDR файлов в SWF?

Компании Corel и Macromedia разработали фильтр экспорта в Macromedia Flash формат, который доступен на сайтах Corel и Macromedia.

Предоставляет ли CorelDRAW возможность экспорта одновременно нескольких CDR файлов в другой формат?

Нет, нужно написать скрипт для такого экспорта.

После экспорта объекта с тенью (Drop Shadow) в EPS импорта обратно в CorelDRAW тень появляется в виде многочисленных растровых объектов с нере гулярной структурой (полосы, отдельные точки).

Это связано с переводом Drop Shadow на язык PS. Тень будет выглядеть ка чественнее, если отделить ее от объекта с помощью команды Separate, выполнить преобразование в bitmap, после чего экспортировать в EPS.

В результате экспорта CDR файла в AI текст, преобра зованный в кривые и другие сложные кривые выглядят плохо и некачественно

Постарайтесь поэкспериментировать с опциями диалогового окна Export.

207

Вопросы и ответы по CorelDRAW 11

При импорте текста из Word в CorelDRAW русские буквы становятся нечитаемыми

Рекомендуется сохранять свои файлы в Microsoft Word в формате Word 6.0 или RTF.

У меня пропали меню (панели инструментов, кнопки). Как их возможно вернуть?

Возможно, повреждены конфигурационные файлы. Верните установки по умолчанию, удерживая нажатой клавишу F8 при старте программы. Выберите Yes на предложение вернуться к factory defaults.

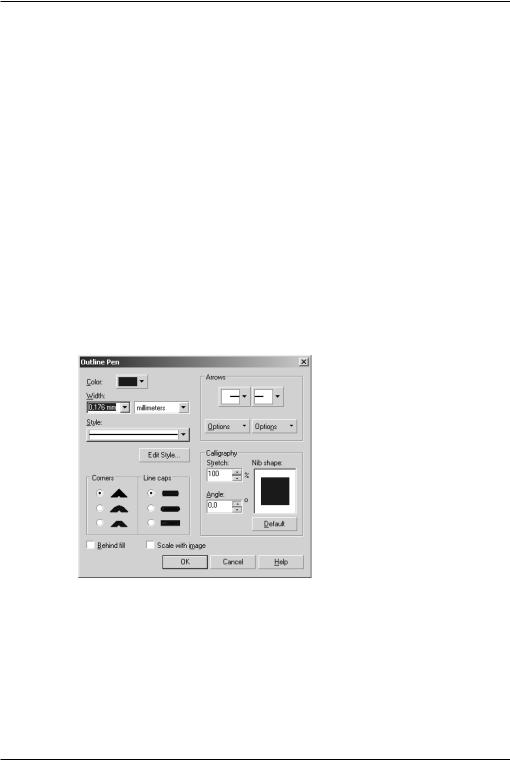

Не могу изменить цвет контура (outline) для части текста (Artistic или Paragraph) из диалогового окна Outline Pen

Диалоговое окно Outline Pen предназначено для изменения свойств Outline всего объекта.

Для изменения цвета линии используйте диалог Outline Color или экранную палитру. Или используйте технологию Break Apart для разбиения текста на пара графы — строки — слова — отдельные буквы (с помощью последовательного при менения) и работайте с получившимися объектами.

Некоторые CDR файлы открываются в PHOTO PAINT как пустые, хотя в DRAW они открываются нормально

Было обнаружено, что такое поведение связано с русскими именами фай лов. После переименования файлов они открываются в PHOTO PAINT правиль но.

208

Вопросы и ответы по CorelDRAW 11

Можно ли назначить вызов другой программы редактирования растровых изображений вместо Corel PHOTO PAINT для функции Edit bitmap в CorelDRAW?

Нет, это невозможно.

Я импортировал bitmap в CorelDRAW. Теперь я хотел бы извлечь bitmap и сохранить его в отдельном внешнем файле. Как это сделать?

Щелкните правой кнопкой на bitmap объекте и выберите команду Save bitmap as...

Как преобразовать bitmap изображение в векторный рисунок?

Есть два способа: использовать утилиту CorelTRACE или функцию auto trace (при выделении изображения с помощью Pick Toll и выборе инструментов Freehand или Bezier возможно автоматически получать замкнутые контуры внут ри изображения).

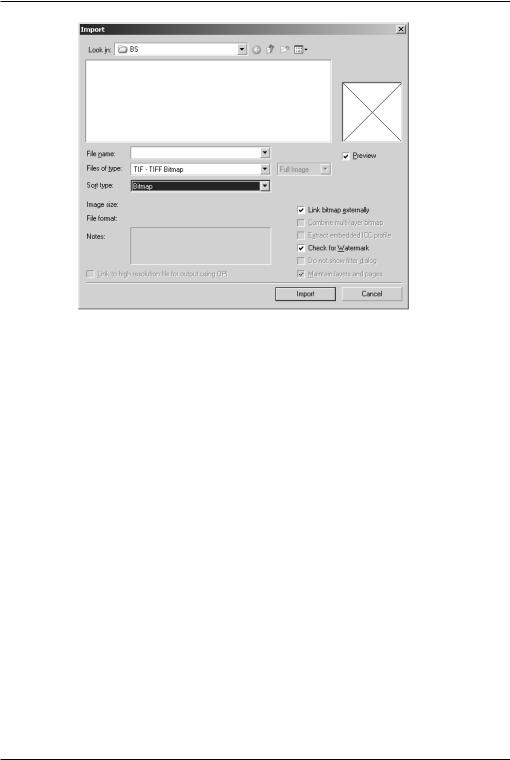

Как возможно уменьшить размер файла, включающего большие растровые изображения высокого разрешения в CorelDRAW 11?

При импорте изображения установите опцию Enabling the Link To High Resolution File For Output Using OPI Interface. Это дает возможность включить в до кумент версию TIFF или CPT bitmap низкого разрешения для его позициониро вания в документе.

209

Вопросы и ответы по CorelDRAW 11

При этом версия высокого разрешения хранится во внешнем файле. Рабо та с FPO изображениями дает возможность уменьшить размер документа и уско рить перерисовку экрана, при сохранении высококачественного вывода.

Я отсканировал большое изображение в несколько приемов. Можно ли объединить несколько получившихся файлов в единое изображение в PHOTO PAINT?

Для этого предназначена функция Stitching images:

ÀОткрыть все файлы в PHOTO PAINT

ÀВ меню Image выбрать Stitch.

ÀВ списке Source Files указать изображения, которые надо объединить и нажать кнопку Add.

ÀС помощью кнопки Order изменить порядок появления изображений в случае необходимости.

ÀНажать на нужную кнопку выравнивания Vertical — сшивает изображения вертикально, Horizontal — горизонтально

ÀНажать OK.

Теперь возможно отредактировать перекрытие изображений в появившем ся диалоговом окне

Команда Stitch доступна для всех цветовых моделей, кроме black and white изображений.

210

Вопросы и ответы по CorelDRAW 11

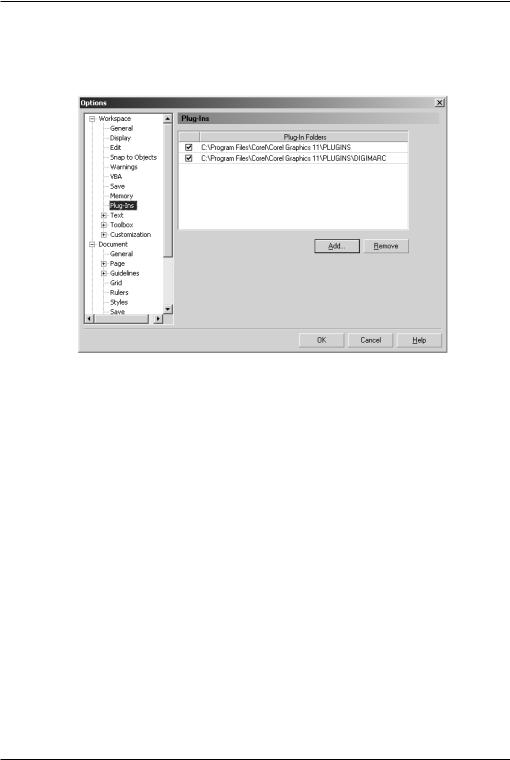

Можно ли подключать эффекты сторонних производителей в Corel PHOTO PAINT?

Да, добавление plug in фильтров осуществляется на странице Plug Ins диа логового окна Tools Î Options, категория Workspace.

Почему не ко всем шрифтам я могу применить атрибуты bold или italic?

CorelDRAW 11 требует, чтобы стили Bold и Italic для шрифта были установ лены в Windows. Другие приложения могут имитировать эти стили.

Возможные проблемы со шрифтами:

Àв надписях в различных меню и диалоговых окнах изменился шрифт или стал нечитаемым

Àсообщения об ошибках типа: No Fonts Found или No Font List

ÀWindows Protection Errors после установки шрифтов из набора CorelDRAW и перезапуска компьютера

Àбуквы наползают друг на друга и перекрываются (причем на других компьютерах шрифт работает нормально)

Àшрифт недоступен, хотя был установлен

Àнезависимо от того, какой шрифт выбран, текст набирается одним и тем же шрифтом

Àсообщения об ошибках при скроллинге списка шрифтов в программе

Àпри попытке установки шрифта выдается предупреждение о том, что файл шрифта возможно разрушен

Это может происходить по причине слишком большого количества шриф тов, установленных в системе. Рекомендуемое количество шрифтов, установлен

211

Вопросы и ответы по CorelDRAW 11

ных в Windows не должно превышать 500. Это связано с ограниченным местом, зарезервированным в реестре Windows под информацию о шрифтах.

Не могу изменить цвет контура (outline) для части текста (Artistic или Paragraph) из диалогового окна Outline Pen

Это диалоговое окно предназначено для работы с outline всего объекта. Следует использовать команду Break Apart, для того чтобы разбить текстовый объ ект на несколько объектов. Последовательное применение команды дает возможность разбить текст на абзацы, строки, слова, и отдельные буквы. После этого, с помощью Outline Pen возможно изменить свойства outline получившихся текстовых объектов. Кроме того, цвет outline отдельных кусков текста может быть изменен из диалогового окна Outline Color или с помощью экранной палитры.

Как расположить текст вдоль кривой?

Эта возможность называется Fit text to a path. Выделите кривую с помощью Pick tool, в меню Text выберите Fit Text To Path. Или одновременно выделите текст и кривую, затем в меню Text выберите Fit Text To Path. Или двигайте текстовый курсор в направлении кривой, пока он не приобретет форму курсора для Fit Text To Path. Щелкните в этом месте левой кнопкой мышки. После того, как текст бу дет набран и привязан к кривой, выделение текста с помощью Pick Tool приведет к появлению элементов управления для Fit Text To Path в панели свойств (Property Bar).

Как сделать из какого либо объекта фрейм для ввода текста?

В случае, если подвести текстовый курсор к контуру объекта, он изменит ся на курсор ввода текста во фрейм. Щелкните в этом месте левой кнопкой мыш ки. Внутри объекта появится пунктирная линия, повторяющая контур объекта. Не путайте курсор ввода текста во фрейм с курсором Fit Text To Path.

Можно ли использовать данные из текстового файла для вставки в шаблон визитной карточки?

Для этого предназначена функция Print Merge.

Я установил Default text units в миллиметры. Но все параметры форматирования (к примеру, отступы, табуляция) по прежнему измеряются в дюймах

В Default text units устанавливаются единицы измерения размера шрифта. Для установления единицы измерения других параметров следует задать единицы в Tools Î Options Î Document Î Rulers, раздел Units.

212

Вопросы и ответы по CorelDRAW 11

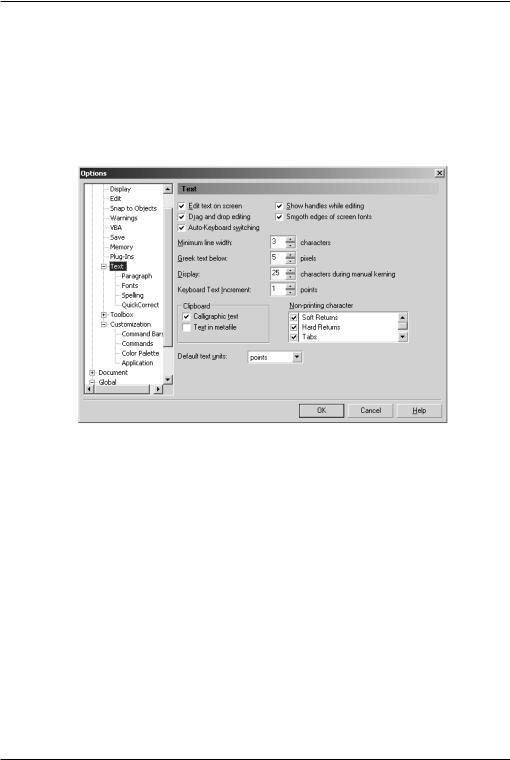

При редактировании текста управляющие элементы текстового объекта мешают позиционировать курсор в центре и по краям объекта. Раньше управляющие элементы для перемещения и изменения размеров текстовых объектов появлялись только при выделении объекта с помощью Pick Tool

Вы можете отключить опцию Show selection handles while editing в Tools Î Options Î Text.

Когда я перемещаю текстовый объект с помощью Pick Tool, иногда инструмент самопроизвольно меняется на Text Tool. Что делать?

При двойном нажатии на клавишу мыши внутри текстового объекта Pick Tool меняется на Text Tool. Надо аккуратнее перемещать объект.

Я изменил размер объекта Artistic text с помощью Pick Tool. Теперь, когда я пытаюсь расположить текст вдоль кривой (Fit Text To a Path), текст выглядит криво, кернинг нарушен и буквы наклонены

Для изменения размера текстового объекта надо использовать Shape Tool и список Font size вместо Pick Tool. Или использовать диалог Text Î Format.

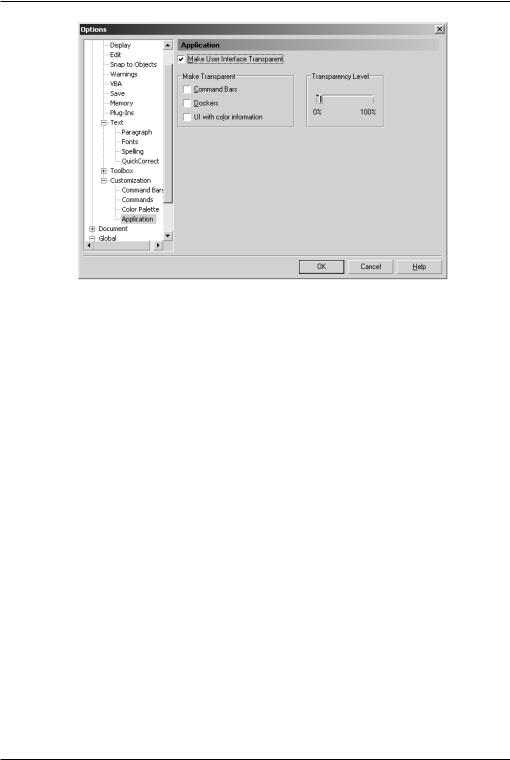

Можно ли настроить CorelDRAW 11 так, чтобы выпадающие меню были полупрозрачными?

Эта возможность доступна только для Windows XP/ME. Настроить ее возможно в Tools Î Options Î Customization Î Application.

213

Вопросы и ответы по CorelDRAW 11

Есть ли в CorelDRAW конвертор скриптов предыдущих версий?

Да, это файл CSCCONV.EXE в папке Programs.

Можно ли в CorelDRAW одновременно конвертировать несколько растровых изображений в другой формат файлов?

В Corel PHOTO PAINT есть функция Batch processing of images. Вы можете выполнить макрос для нескольких файлов одновременно. Вы также можете вы полнить последовательно несколько макросов для одного или нескольких изобра жений. Итак, возможно задать общие настройки для нескольких изображений сразу. После выполнения batch processing, изображения могут быть сохранены в том же самом или другом формате, в той же самой или другой папке.

Для CorelDRAW должен быть написан специальный макрос.

Можно ли расположить серию графических объектов вдоль заданной кривой, как это делается для текста?

Взависимости от конкретной ситуации может оказаться удобным один из следующих способов.

Вслучае, если объекты являются копией одного и того же объекта и разме стить их нужно вдоль произвольной, нарисованной от руки кривой, самый быст рый способ это: создать объект, щелкнуть на нем инструментом Pick Tool и пере мещать объект с нажатой клавишей пробел. Копии объектов создаются со скоростью повтора клавиатуры, которая устанавливается на вкладке Скорость ди алогового окна Клавиатура в Панели управления (Control Panel). Плавность кривой определяется настройками инструмента FreeHand.

214

Вопросы и ответы по CorelDRAW 11

Для размещения вдоль заданной кривой объектов, созданных с помощью инструмента Blend, надо выделить серию Blend с помощью инструмента Blend и в панели свойств открыть Path properties, New path. Когда появится «кривая» стрел ка, указать ею на нужную кривую. Серия Blend разместится вдоль этой кривой. Для того, чтобы удалить саму кривую, надо выполнить команду Separate, выделить ее инструментом Pick Tool или с помощью Object Manager и нажать Delete.

Наконец, чтобы расположить вдоль заданной кривой серию из произволь ных объектов, возможно воспользоваться инструментом Artistic Media Tool.

Для этого серию объектов надо сохранить в формате CDR в папке ..\Draw\ CustomMediaStrokes. После этого объекты возможно увидеть в списке инструмен та Spray (Artistic Media Tool), настроить в панели свойств его параметры и приме нить Spray к заданной кривой.

Как изменить одно из свойств объекта (к примеру, Scale outline with image) одновременно для нескольких объектов, не изменяя остальные свойства объекта?

Для этого надо воспользоваться функцией Find And Replace (Edit ÎFind And Replace Î Replace object Î Replace Pen Properties). В секции Find отметить Scale outline with image — OFF, а в секции Replace — Scale outline with image выставить в ON.

После установки некоторых программ перестает запускаться CorelDRAW. (Генерируется ошибка «Corel.exe не связан с msvcrt.dll»)

Некоторые программы при установке прописывают старые версии библи отек, что приводит к некорректной работе других программ. Необходимо скачать (на сайте Microsoft) библиотеки MSVCRT.DLL и MSVCIRT.DLL и записать их в WINDOWS\SYSTEM. Кроме того, имеется возможность проверки и исправления системных файлов в Start Î Programs Î Accessories Î Services Î System.

Почему в отдельных сеансах CorelDRAW не работают «горячие» клавиши?

Во время загрузки CorelDRAW текущий язык должен соответствовать язы ку по умолчанию в настройках клавиатуры.

Как возможно сделать цветовую палитру палитрой по умолчанию?

Открыть палитру в меню Windows Î Color Palettes. Выбрав желаемую пали тру, щелкнуть на рамке палитры правой кнопкой мыши и во всплывающем меню отметить Set As Default Palette.

215

Вопросы и ответы по CorelDRAW 11

После публикации в HTML реальные размеры страницы не соответствуют установкам, сделанным в CorelDRAW. Что делать?

Для того чтобы правильно осуществить экспорт в HTML, необходимо в Tools Î Options Î Document Î Page Î Size установить единицу измерения — pix els. После этого возможно задать разрешение и размеры страницы в пикселях. При экспорте графики в битмап в диалоге экспорта должно стоять то же значение разрешения, что и в свойствах документа. То есть, если в Page Î Size установле но 96 dpi, в диалоге экспорта также должно быть 1:1, 96 dpi. Следует также исполь зовать цвета из RGB палитры PhotoPaint (палитра CorelDRAW — CMYK) и от ключить цветокоррекцию (Tools ÎColor Management ÎCalibrate colors for display).

Почему определенные цвета в документе заменяются на зеленый?

Включен режим выделения цветов, которые выходят за пределы возможно стей принтера. Цвета, которые не могут быть напечатаны, показываются зеленым цветом. Отключить это возможно в Tools Î Color Management Î Highlight colors out of printer gamut. Кроме того, в диалоговом окне Uniform Fill, в меню под кноп кой Options следует отключить пункт Gamut Alarm.

Как возможно сохранить настройки по умолчанию для всех создаваемых документов?

Ряд параметров, таких как настройки масштабных линеек, сетки, направ ляющих, стили относятся к документу. Поэтому после настройки этих парамет ров необходимо отметить соответствующую группу в списке Tools Î Options Î Document Î Save options as defaults for new documents.

216
