равномерного движения без перекосов. Протяжные сканеры занимают немного места на рабочем столе и стоят довольно дешево. Кроме того, они очень часто комбинируются с другими периферийными устройствами. В качестве примера можно упомянуть дополнительный модуль для ввода изображений, которым ос нащается принтер Hewlett Packard LaserJet 1100А. Сконструирована даже клавиа тура, в которую встроен малоформатный сканер. И наконец, протяжные сканеры очень часто входят в состав комбинированных периферийных устройств, выпол няющих также функции принтера, копира, факс аппарата и (в некоторых случа ях) модема.

Серьезным недостатком протяжных сканеров является то, что с их помо щью можно сканировать только отдельные листы. Чтобы ввести таким образом страницу из журнала, его придется расшить или разорвать. А вот считать изобра жение с негнущегося носителя (например, картона) протяжным сканером нельзя вообще.

Планшетные сканеры

Устройства этого типа напоминают копировальные аппараты: считывае мый документ располагается на поверхности стеклянной пластины, под которой перемещается сканирующая головка. Такие сканеры являются универсальными, поскольку с их помощью можно вводить как отдельные листы, так и книги, жур налы и даже изображения небольших трехмерных объектов. Они также могут ком плектоваться дополнительным устройством для автоматической подачи бумаги, которое устанавливается вместо крышки. В этом случае вы сможете быстро ска нировать большое количество страниц, правда, только отдельных.

Планшетные сканеры рассчитаны на ввод изображений с непрозрачных оригиналов. Для этого сканируемый документ подсвечивается снизу лампой, а сверху накрывается крышкой, дополнительно отражающей и рассеивающей свет. Однако считать таким образом изображения со слайдов, рентгеновских снимков и других прозрачных оригиналов не удастся, поскольку эти материалы нужно рас сматривать, а значит, и сканировать в проходящем свете. Для работы с такими оригиналами планшетный сканер оснащают специальной приставкой, которая устанавливается вместо крышки и содержит дополнительный источник света.

Слайд сканеры

Для качественного считывания изображений со слайдов существуют спе циальные сканеры. Поскольку они работают с оригиналами небольшого размера, а полученные изображения в дальнейшем приходится многократно увеличивать, у этих устройств очень качественные оптика и электроника, а в роли светочувст вительного элемента применяется двухмерная матрица ПЗС (как в цифровых ви деокамерах). Эти устройства, как правило, намного дороже обычных планшетных или протяжных сканеров. Слайд сканеры по внешнему виду обычно напоминают планшетные, но меньше по размерам. В некоторых моделях предусмотрен специ альный выдвижной лоток со стеклянной подложкой, на которую помещают слайды.

Барабанные сканеры

До появления и распространения настольных сканеров с приемлемым ка чеством эти устройства практически повсеместно использовались для ввода изо

177

Использование CorelDRAW 11

бражений при допечатной подготовке изданий. Барабанные сканеры и по сего дняшний день дороги и сложны в использовании, но они незаменимы там, где нужно сканировать графику для высококачественной цветной печати.

В качестве светочувствительного элемента в барабанных сканерах исполь зуется фотоэлектронный умножитель. Он располагается внутри полого стеклян ного цилиндра, на поверхность которого накладывается оригинал. В ходе скани рования цилиндр вращается вокруг своей оси, что позволяет вводить изображение точка за точкой.

Сегодня барабанные сканеры обеспечивают самое высокое качество скани рования. Их преимущество заключается в том, что фотоэлектронные умножители очень чувствительны к незначительным изменениям яркости и, следовательно, позволяют различать большее количество оттенков, особенно в области очень темных и, наоборот, очень светлых тонов. Но хотя цены на эти устройства в по следнее время значительно снизились, они все равно остаются дорогими по срав нению с планшетными и, тем более, протяжными сканерами. Однако на сего дняшний день характеристики лучших ПЗС не намного хуже, чем у ФЭУ, а следовательно, новые профессиональные планшетные сканеры обеспечивают практически такое же качество сканирования, как и барабанные.

Цветное сканирование

Все светочувствительные приборы, применяемые в сканерах, измеряют только яркость попадающего на них света, но не его спектральные характеристи ки, по которым человеческий глаз различает цвета. Поэтому для ввода в компью тер цветных изображений пришлось дополнительно доработать конструкцию сканера.

Согласно законам физики любой оттенок может быть составлен из трех ос новных цветов — красного, синего и зеленого. Поэтому, если в заданной точке из мерить яркость всех трех составляющих, можно однозначно определить и ее цвет.

В первых цветных планшетных сканерах использовался трехпроходный ме тод сканирования. В этом случае изображение считывалось трижды, причем при каждом проходе измерялись значения только одной из трех основных цветовых составляющих, для чего использовались либо сменные светофильтры на обычной лампе белого света, либо три цветные лампы (трехламповое сканирование).

Недостатком трехпроходного метода была низкая скорость работы — в три раза меньше по сравнению с черно белым сканированием. Кроме того, необходимость наложения друг на друга трех отдельно полученных изобра жений приводила к ошибкам и искажениям. Альтернативой этому методу являет ся однопроходное сканирование. В оптическую систему сканера добавили приз му, разлагающую отраженный от сканируемой картинки белый свет на спектральные составляющие. В сканирующей головке предусмотрены три отдель ные линейки ПЗС, расположенные таким образом, чтобы на каждую из них попа дал световой пучок только одного из трех основных цветов — синего, красного или зеленого. Главным препятствием на пути к широкому распространению ска неров, работающих по такому принципу, была высокая стоимость ПЗС, но по ме ре снижения цен на эти чипы однопроходные сканеры практически повсеместно вытеснили трехпроходные. В современных сканерах используются также усовер шенствованные матрицы приборов с зарядовой связью, получившие название

178

Использование CorelDRAW 11

цветных ПЗС. Такая микросхема содержит три линейки светочувствительных эле ментов, каждый из которых оснащен встроенным светофильтром. При использо вании цветных ПЗС отпадает необходимость в призме и сложной системе раздель ного фокусирования световых пучков. В итоге сканирующая головка получается более компактной и дешевой.

Параметры сканеров

Чтобы определить свойства той или иной модели сканера, в первую очередь рассматривают ее технические параметры. Производители сканеров при описа нии своих изделий зачастую приводят очень большое количество разных характе ристик, но возможности устройства определяют, в основном, следующие параме тры:

■разрешающая способность.

■глубина цвета.

■размер области сканирования.

■быстродействие.

■способ подключения.

Разрешающая способность

Разрешающая способность, или разрешение — это количество точек, кото рые сканер может различить на отрезке единичной длины. Эту величину измеря ют в точках на дюйм (dots per inch — dpi). Однако при оценке разрешающей спо собности сканера следует учитывать два следующих фактора.

Во первых, разрешение сканера почти всегда определяют не одной, а дву мя величинами — в горизонтальном (по ширине листа документа) и вертикальном (по высоте) направлениях. Разрешение по ширине определяется свойствами чипа ПЗС, а именно, количеством светочувствительных элементов в линейке. В верти кальном направлении (по ходу движения головки) разрешающая способность за висит от шага ее перемещения и равна количеству позиций, которые может зани мать сканирующая головка на отрезке длиной в 1 дюйм.

Соответственно, полное разрешение сканера обозначается двумя числами, например 600x600 dpi, причем эти значения не обязательно должны быть одина ковыми. До недавних пор в большинстве моделей шаг головки выбирался таким образом, чтобы разрешение по горизонтали и вертикали было одинаковым. Одна ко в последнее время многие разработчики используют в своих изделиях преци зионные механизмы, позволяющие увеличить количество возможных позиций сканирующей головки на единичном отрезке. В этих сканерах вертикальное раз решение больше, чем горизонтальное, например 300x600 dpi. Но если отсканиро вать картинку с такими параметрами, она, естественно, будет растянута по верти кали. Во избежание этого при сканировании либо отказываются от уменьшения шага головки (в таком случае устройства с разрешением 300x600 dpi работают в ре жиме 300x300 dpi), либо прибегают к специальной дополнительной обработке ри сунка.

Описанные выше значения обеспечиваются реальными физическими ха рактеристиками считывающей системы сканера. Поэтому их называют оптичес ким разрешением. Этот параметр для современных домашних планшетных скане

179

Использование CorelDRAW 11

ров в большинстве случаев равен 300x300 или 300x600 dpi. Для дальнейшего повы шения разрешающей способности сканера можно продолжать совершенствовать оптику и механику устройства (что приводит к существенному повышению его це ны) или же воспользоваться одним из методов программного увеличения разре шения.

Программные алгоритмы повышения разрешающей способности сканера работают по следующему принципу. Между точками, реально считанными опти ческой системой устройства, программа вставляет дополнительные, цвет которых рассчитывается на основе значений оттенков их ближайших «соседей». Получен ное таким образом новое разрешение называют интерполированным. Оно может превышать оптическое во много раз. Например, сканер, работающий с макси мальным оптическим разрешением 300x300 dpi, может передавать в графическую программу изображения с интерполированным разрешением 600x600 dpi и выше, однако при этом их качество существенно снижается — картинки становятся слег ка размытыми.

Технология интерполяции недостающих точек нашла применение и при обработке картинок, отсканированных с неодинаковым разрешением по ширине и высоте. Допустим, сканер считывает картинку с разрешением 300 dpi по гори зонтали и 600 dpi по вертикали. При ее обработке программа самостоятельно до страивает точки, которых недостает в рядах. Однако в этом случае таких «выду манных» точек гораздо меньше, чем при обычной интерполяции. Поэтому качество полученной таким образом картинки хотя и ниже, чем при сканирова нии с высоким оптическим разрешением, но выше, чем после интерполяции то чек в рядах и столбцах.

Глубина цвета

Для определения числа цветовых оттенков, которые способен различить сканер, часто используют два взаимосвязанных параметра — глубину цвета и соб ственно количество цветов. Первый из них — это число разрядов, отводимых для кодирования цвета каждой точки, он измеряется в битах. Второй же — количест во различных оттенков, которые можно закодировать двоичным числом соответ ствующей разрядности. Как мы уже говорили, при сканировании считываются значения трех основных цветовых составляющих каждой точки — синей, красной и зеленой. Во многих случаях для кодирования любой из них отводят по 8 бит, а всего для точки — соответственно 24 бита. В таком режиме количество воспроиз водимых цветов равно 16,7 млн. Однако на сегодняшний день уже получили рас пространение сканеры с глубиной цвета 30 и 36 бит. Стоит заметить, что в боль шинстве случаев рисунок с такой глубиной цвета обрабатывается только внутри сканера, после чего на компьютер передается изображение в 24 битном цвете.

Размер области сканирования

Этот параметр определяет максимальные размеры документа, который вы сможете считать с помощью данного сканера. Некоторые младшие модели план шетных сканеров позволяют обрабатывать листы формата Legal (8,5x14 дюймов, или 216x356 мм). Большинство же недорогих устройств рассчитаны на сканирова ние листов формата Letter (8,5x11 дюймов, или 216x280 мм), который примерно соответствует привычному A4 (210x296 мм).

180

Использование CorelDRAW 11

Скорость сканирования

Общее быстродействие сканера зависит от большого количества разнооб разных факторов: характеристик механизма сканера, производительности ком пьютера, быстродействия используемых программ, текущего разрешения и глуби ны цвета. Поэтому измерить скорость сканирования довольно трудно. Производители сканеров часто приводят в технических спецификациях своих из делий скорость движения каретки в линиях или миллиметрах в секунду. Однако эта характеристика имеет очень мало общего с реальной производительностью сканера. Поэтому быстродействие той или иной модели определяется эмпириче ски — путем пробного сканирования.

Способ подключения

При выборе сканера всегда важно знать, как именно он подключается к компьютеру. На сегодняшний день насчитывается три варианта подключения сканера. Многие недорогие модели присоединяются к параллельному порту (ко торый обычно используется для подключения принтера). Это очень удобно, по скольку для установки сканера нет необходимости открывать корпус ПК. Недо статком такого способа подключения является сравнительно низкая скорость передачи данных.

Более производительные модели планшетных сканеров подключаются к ПК через интерфейс SCSI. Если у вас уже есть жесткий диск или привод CD ROM с этим интерфейсом, то сканер можно присоединить к имеющемуся в компьюте ре SCSI контроллеру. В противном случае вам пригодится отдельный SCSI адап тер, который обычно входит в комплект поставки устройства. Такой способ под ключения обеспечивает высокую скорость передачи данных, но для установки контроллера необходимо открыть корпус, что не всегда удобно в связи с условия ми гарантии на системный блок ПК.

Самые современные сканеры подключаются к компьютеру через порт USB. Эта новая интерфейсная шина обеспечивает высокую скорость передачи данных, а также простоту подключения периферийных устройств. Однако порт USB есть только в новых ПК. В связи с этим большинство сканеров, рассчитанных на ра боту через USB, дополнительно комплектуются и кабелями для подключения к параллельному порту.

Драйверы

Как известно, для управления устройствами, входящими в состав компью тера, служат небольшие программы — драйверы. Для нормальной работы скане ра также необходим драйвер, причем для каждой модели эта программа разраба тывается отдельно. Но «услуги» сканера могут потребоваться любой из многочисленных программ, тем или иным способом обрабатывающих сканиро ванные изображения. Для этого в Windows пришлось стандартизировать про граммный интерфейс драйверов этих устройств таким образом, чтобы любая гра фическая или OCR программа изначально имела возможность работать с любой моделью сканера. Таким стандартом стал TWAIN. Совместимые с ним драйверы обеспечивают взаимодействие сканеров со всеми программами, поддерживающи ми этот интерфейс. На сегодняшний день все приложения, так или иначе работа ющие со сканированными изображениями, поддерживают интерфейс TWAIN, а среди сканеров практически все современные модели являются TWAIN совмес

181

Использование CorelDRAW 11

тимыми. Рисунки, полученные со сканера или с цифровой фотокамеры, ничем не отличаются от других растровых обеъктов, полученных иным путем. Вы можете редактировать их в CorelDRAW 11. В диалоге работы с устройством вы можете вы полнить некоторые настройки камеры, а также просмотреть снятые ранее фото графии. В некоторых случаях возможно сфотографировать непосредственно во время работы с диалогом. Выбрав интересующие вас снимки, запустите процесс передачи снимка, и через некоторое время снимки будут получены и вставлены в редактируемый документ.

Глава 8: Текст в CorelDRAW 11

По возможностям работы с текстом CorelDRAW 11 не уступает многим тек стовым редакторам. Однако дополнительно вы можете выполнять сложное оформление текста и создавать оригинальные рисунки из символов. Дополни тельные возможности форматирования текста помогут создать документ любой сложности.

Следует обратить внимание на то, что крайне важно всесторонне изучать воздействие дизайна на потребителя. Например, при разработке баннеров и вы боре шрифтов. Для молодых бизнесменов шрифты и символы должны быть в сти ле модерн с сильно стилизованным характером: свободным, динамичным, угло ватым и округлым. Для представительных немолодых бизнесменов больше подойдет шрифт эпохи барокко и классицизма в сочетании с символами, подоб ными старым дворянским гербам.

Термин «шрифт» имеет несколько значений:

1.Совокупность букв, цифр и знаков определенного рисунка (стиля) и раз мера (кегля), служащая техническим средством воспроизведения речи на каком либо языке.

2.Комплект наборных литер (гарнитура), например литер для типограф ского набора, фотонабора, служащих тем же целям.

3.Рисунок (конфигурация) букв, цифр и знаков (термин «шрифт» — нем., иногда применяется с этом значении).

Почти все европейские шрифты, а также шрифты народов некоторых дру гих континентов построены на следующих графических основах. На основе сла вянского алфавита построены шрифты всех народов России. На основе латинско го алфавита построены шрифты почти всех народов Западной Европы, Америки, Австралии и некоторых народов Азии и Африки. На основе арабского алфавита построены шрифты арабских стран, а также Ирана, Афганистана и некоторых других стран. Кроме того, многие народы применяют шрифты, построенные на своей национальной графической основе, например Греция, Индия, Израиль.

Все типографские шрифты делятся по назначению на текстовые, титуль ные и акцидентные (это деление несколько условно).

Текстовые шрифты — шрифты, предназначенные для печатания основно го текста книг, журналов и газет; это шрифты сравнительно мелких кеглей — от 0 до 12 пунктов.

Титульные шрифты — шрифты более крупных кеглей — от 14 до 48 пунк тов, применяемые для набора титулов, обложек, рубрик, газетных заголовков и

182

Использование CorelDRAW 11

различных акцидентных работ. Многие гарнитуры содержат титульные шрифты (по кеглю), другие же являются только титульными. Шрифты мелких и крупных кеглей одной и той же гарнитуры могут быть использованы: первые — как тексто вые, вторые — как титульные.

Акцидентные шрифты — шрифты преимущественно декоративные, имита ционные, а также шрифты крупных кеглей. К акцидентным шрифтам относятся плакатные и афишные шрифты. Кегль (размер) шрифта определяется по пропис ной (заглавной) букве.

Построение шрифта

Все латинские и славяно русские прямые шрифты по принципу построе ния можно разбить на две типичные группы: Антиквенную (латинское — древ ний) и медиевальную (французское — средневековый). В первой группе основой для построения букв является прямоугольник: большинство букв алфавита, за ис ключением широких, например Ш, Ы, Ю, вписывается в прямоугольник и имеет одинаковую ширину, а буквы с округлыми очертаниями — О, В и другие — име ют овальную форму. Во второй группе основой для построения букв является ква драт, и буквы с округлыми очертаниями — О, В и другие — строятся циркулем (внешне очертание буквы О есть окружность, а закругления, например буквы В,

— дуги окружностей разного радиуса), и благодаря этому особому принципу по строения буквы алфавита имеют разную ширину: В уже Н и П, а последние уже О.

В пределах шрифта одной гарнитуры, а тем более начертания должен осу ществляться единый принцип построения, конструирования букв, что определя ет тот или иной стиль шрифта. Так, если очертания буквы О сделаны циркулем, то нельзя другие буквы округлых очертаний (В, Ю и другие) делать овальной фор мы или, например, если буква Н вписана в прямоугольник, то нельзя букву П де лать вписанной в квадрат. С другой стороны, аналогичное построение «схожих» букв также влияет на характер шрифта. Разделение букв алфавита на группы по признаку их схожести не может быть формальным и, безусловно, относится к об ласти творчества и дарования художника.

Детали букв, выполненные художником по принципу схожести в одном шрифте, могут не быть схожими в другом.

Дизайнеру необходимо изучать шрифт с художественной и технической стороны, что позволит ему критически разбираться во всей массе существующих шрифтов, а при их рисовании даст возможность избежать грубых ошибок. Кроме того, необходимо хорошо знать историю шрифта, а также технику типографского и шрифтолитейного производства. Возникновение того или иного очертания букв зависело в первую очередь от применения того или иного инструмента для их вос произведения — долота, кисти, пера, а также от естественных движений руки при рисовании. В различных шрифтах следует различать изображение, на пример, буквы А остроконечной и с отсечкой сверху. Осваивающим рисунок шрифта нуж но помнить, что при скорописном движении пера вверх, естественно, мы получа ем тонкую линию, а при движении вниз, то есть, при нажиме пера, — толстую. Ко нечно, нет правил без исключения: так, рукописные буквы ОУ изображаются в прямом начертании, как ОУ, но большинство наблюдаемых у неопытных шриф товиков ошибок относится к написанию именно таких букв. Кроме указанных шрифтов, имеются и другие, специальные, используемые для различных целей:

183

Использование CorelDRAW 11

1.Шрифты, буквы которых выполнены с просветом между контурными ли ниями (в некоторых шрифтах просветы делаются только в основных штрихах букв).

2.Шрифты, буквы которых так или иначе связаны друг с другом: соедине ны штрихами, заходят одна на другую или объединяются общим контуром.

3.Шрифты, благодаря своему рисунку производящие впечатление объем

ных.

4.Шрифты, буквы которых украшены (расцвечены, иллюминированы) различными графическими средствами: штриховкой, заливкой, дополнительны ми штрихами, оттенениями, декоративными элементами.

Шрифт — основа графического дизайна, индикатор визуальной культуры. Можно обмануться эффектным изобразительным ходом, но маленькая надпись в углу выдаст с головой. Именно в этой специфической области — самые высокие профессиональные требования к квалификации тех, кто создает новые шрифты, и к разборчивости, вкусу тех, кто их применяет. Шрифт — самое уязвимое место современного отечественного дизайна.

В настоящее время существует множество технологических приемов вы полнения шрифтовых работ. Сама тема иной раз подсказывает выбор того или другого шрифта. Часто технология изготовления баннера или рекламы определя ет конкретный путь дизайнера в этом направлении. Например, применение фото репродукции позволяет использовать выклеенные заголовки из сложных декора тивных гарнитур.

Немаловажное значение при выборе шрифта имеет имидж предприятия или самого человека.

В графическом решении зрительного ряда обычно применяют ограничен ное количество гарнитур шрифта. С одной стороны — это обусловлено техничес кими возможностями, а с другой стороны — позволяет дизайнеру выдержать текст в одном стиле. Для того, чтобы разнообразить шрифт графически, осуществляют его модификацию контуром. Имейте в виду, что, применяя ту или иную модифи кацию, вы можете определенным образом психологически воздействовать на зри теля, вызывая различные ассоциации: тяжести, строгости, воздушности, иллюзорности, хаоса, древности.

Хотя удобнее редактировать текст непосредственно в графическом доку менте, иногда это бывает достаточно сложно выполнить. В случае, если вы при менили к тексту некоторые эффекты, отредактировать его возможно в специаль ном диалоге. Выделив текстовый объект и нажав кнопку Edit Text панели Property Bar, вы откроете диалог редактирования текста. Вводите и редактируйте текст, вы деляйте фрагменты и меняйте их форматирование с помощью кнопок, располо женных в верхней части диалога.

184

Использование CorelDRAW 11

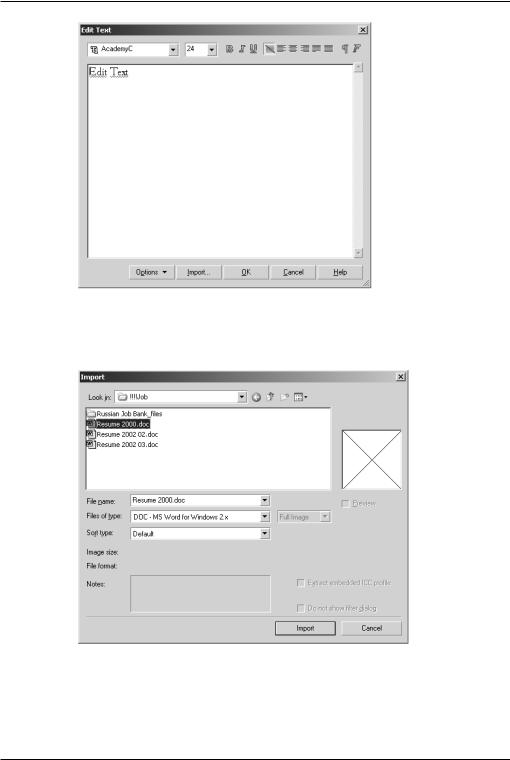

Вы можете вставить текст из документа, созданного текстовым редактором. Нажмите на кнопку Import. В появившемся диалоговом окне вы можете выбрать файл в формате одного из распространенных текстовых редакторов. В результате ваш файл будет вставлен в редактируемый текстовый объект.

Дополнительные возможности по форматированию текста возможно полу чить в специальном диалоге, который вызывается с помощью кнопки Format Text панели Property Bar. Этот диалог содержит несколько вкладок, позволяющих на строить форматирование символов и абзацев, установить табуляцию и размеры колонок текста, а также применить некоторые текстовые эффекты.

185

Использование CorelDRAW 11

На вкладке Character настраивается форматирование символов: возможно выбрать шрифт, его размер и начертание, а также используемый языковой про филь; поля в правой части диалога позволяют использовать более оригинальные способы форматирования. В списках Underline, Sinkethru и Over line выбирается тип линий для расположения под текстом, по тексту или над текстом соответст венно. Доступно использование тонких и толстых, одинарных и двойных линий. Подчеркнуть возможно как весь текст, включая пробелы, так и только слова. Вы можете использовать несколько линий одновременно, к примеру, расположив тонкую двойную линию под текстом и одинарную толстую — над текстом. Нажав кнопку, расположенную правее любого списка, вы можете настроить толщину и расположение линий. В списке Uppercase возможно установить малые прописные или все прописные буквы. В списке Position выбирается верхний и нижний ин декс. Эти возможности есть и в текстовых редакторах. В нижней части диалога расположены поля, с помощью которых возможно выполнить форматирование, недоступное текстовым редакторам. Для того, чтобы эти поля стали доступными, следует выделить один или несколько символов в тексте. Далее вы можете задать вертикальное и горизонтальное смещение, а также угол поворота для выделенных символов.

На вкладке Paragraph настраивается форматирование абзацев. Некоторые поля доступны только при форматировании обычного текста. К примеру, вы не можете установить отступы для фигурного текста. В списке Alignment выбирается один из способов выравнивания. Нажав кнопку Hyphenation Settings, вы можете настроить расстановку автоматических переносов слов. В Spacing задаются интер валы между соседними символами, между словами и строками, а также до и после абзаца. В Indents задаются отступы справа и слева.

186
