11. Частотомеры
В электронных аналоговых частотомерах применяются в основном два способа измерения частоты. Первый, используемый в области звуковых частот, основан на формировании импульсов, имеющих постоянную площадь, ограниченную кривой импульса тока и осью времени на диаграмме. Частота этих импульсов должна быть равна частоте измеряемого сигнала. Среднее значение напряжения этих импульсов пропорционально измеряемой частоте. Известны схемы измерительных преобразователей частоты в напряжение (ПЧН), реализующие этот способ. Такие преобразователи применяют как в измерительных информационных системах, так и в электронных частотомерах, в которых на выходе ПЧН устанавливают магнитоэлектрический измерительный механизм. Упрощенная схема преобразователя с использованием перезаряда конденсатора показана на рис. 11.1, где
ФИ — формирователь импульсов постоянной длительности ∆t с частотой fx входного сигнала и; ИСН— источник стабильного напряжения U0; В — переключатель, С — конденсатор, R — нагрузка, в качестве которой, в частности, может быть использован магнитоэлектрический измерительный механизм.

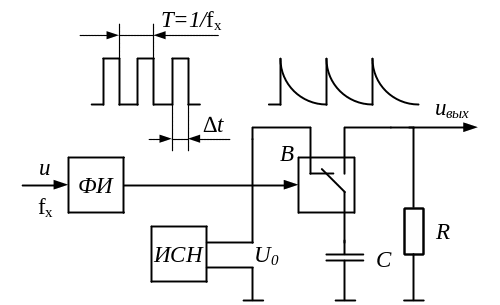

Рис. 11.1. Структурная схема преобразователя частоты в напряжение
Выходные импульсы формирователя управляют работой. переключателя В, поочередно подключая его к ИСН и к нагрузке R. Если постоянные времени цепей заряда и разряда конденсатора подобраны так, что он практически полностью успевает зарядиться от ИСН и разрядиться на R, то среднее значение выходного напряжения будет Ucp= RUoCfx, где UoC=q — заряд конденсатора, отдаваемый в нагрузку при каждом импульсе.
Этот принцип положен, в основу частотомера типа Ф 5043, имеющего верхний предел измерений 20 кГц и класс точности 0,5.

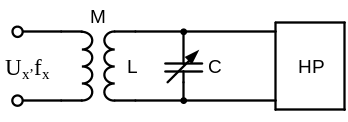

Рис. 11.2. Функциональная схема резонансного преобразователя частоты в напряжение
В основе второго, резонансного, способа измерения лежит сравнение частоты колебаний исследуемого источника с собственной частотой колебаний резонансного контура (рис. 11.1).
Источник напряжения и неизвестной частоты fx может быть непосредственно включен в колебательный контур или связан с ним через элемент связи М. Источник напряжения измеряемой частоты является источником ЭДС в контуре. Изменяя емкость конденсатор C, можно по показаниям индикатора резонанса ИР настроить контур в резонанс, при котором . При известной индуктивности L контура шкала конденсатора С градуируется в единицах частоты. Резонансные частотомеры используют, как правило, для измерений в области высоких частот.
Рис. 11.3. Структурная схема (а) и временная диаграмма сигналов (б) преобразователя фазы в напряжение
Измерительные преобразователи фазы в напряжение могут быть построены по принципу формирования прямоугольных импульсов, длительность которых пропорциональна измеряемой фазе. На рис. 11.3 показана упрощенная схема и диаграмма, поясняющая работу такого преобразователя. Схема содержит два формирователя импульсов ФИ1 и ФИ2, вырабатывающих короткие импульсы в моменты перехода напряжений и1 и и2 через нуль от отрицательных значении к положительным. Сформированные импульсы управляют электронным ключом В, который замыкается при поступлении импульса от ФИ1 и размыкается при поступлении импульса от ФИ2. В результате этого на нагрузке выделяются импульсы длительностью т и амплитудой U0. Среднее значение напряжения этих импульсов
.
