5.6. Электромагнитные приборы
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля, создаваемого током в неподвижной
катушке, с подвижным ферромагнитным сердечником. Одна из наиболее распространенных конструкций электромагнитного измерительного

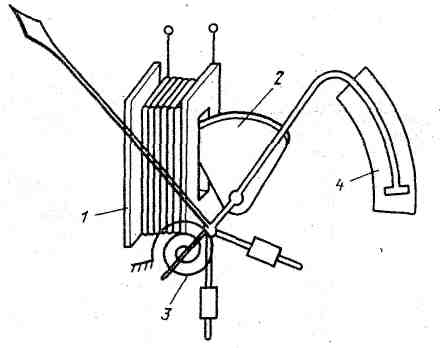

механизма представлена на рис. 5.18, где 1 — катушка; 2 — сердечник, укрепленный на оси прибора; 3 - спиральная пружина, создающая противодействующий момент; 4 - воздушный успокоитель. (Встречаются
также другие конструктивные модификации измерительных механизмов
этой системы.) Под действием магнитного поля сердечник втягивается внутрь катушки. Подвижная часть механизма поворачивается до тех пор, пока вращающий момент не уравновесится противодействующим моментом, создаваемым пружиной.
Энергия магнитного поля катушки, через которую протекает ток I,
Wм = LI2/2, (5.28)
где L - индуктивность катушки, зависящая от положения сердечника, а следовательно, и от угла поворота подвижной части.
Рис. 5.18. Электромагнитный измерительный механизм:
1 – катушка; 2 – сердечник; 3 – пружина; 4 – воздушный ускоритель
Вращающий момент равен:
MBP = ∂WM/∂α = (I2/2) (∂L/∂α). (5.29)
При установившемся отклонении подвижной части механизма МВР = МПР,
принимая во внимание, что МПР = W , уравнение преобразования прибора имеет вид
= (1/2W) (∂L/∂α) I2. (5.30)
Если по катушке протекает переменный ток i(t), то необходимо произвести усреднение по времени:
(5.31)
По определению действующее значение тока
(5.32)
Из выражения (5.31) и (5.32) следует соотношение
α = (l/2W)(∂L/∂α)I2 . (5.33)
Таким образом угол поворота подвижной части механизма пропорционален квадрату действующего значения тока, т.е. не зависит от направления тока. Поэтому электромагнитные приборы одинаково пригодны для измерений в цепях постоянного и переменного тока.
Линеаризация шкалы производится при помощи выбора специальной формы сердечника 2.

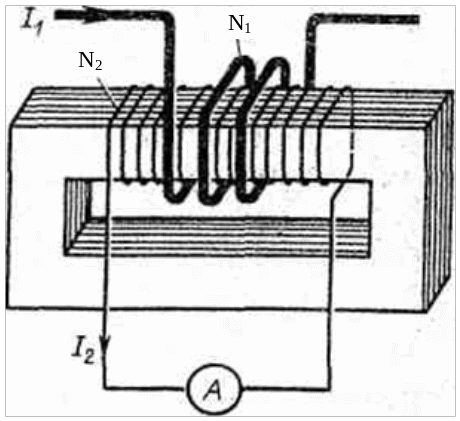

Промышленностью выпускаются электромагнитные амперметры с номинальным током от долей ампера до 200 А. Наиболее распространены амперметры на 5 А. Последнее обстоятельство связано с тем, что на практике для расширения пределов измерения используются трансформаторы тока, причем номинальное значение тока во вторичной обмотке выбирается, как правило, равным 5 А. На рис. 5.19 показано включение амперметра во вторичную обмотку трансформатора тока. Здесь N1 - первичная обмотка; N2 - вторичная; I1 и 12 - соответствующие токи.
Рис. 5.19. Подключение амперметра в цепь трансформатора тока:
N1 и N2 – соответственно первичная и вторичная обмотки
Если учесть, что ток через катушку прибора I = U/Rи, где U - приложенное напряжение, a Rи - сопротивление катушки, то из (5.33) следует
. (5.34)
Таким образом, шкала измерительного механизма может быть проградуирована и в единицах напряжения. Для расширения пределов измерения вольтметров используются добавочные сопротивления, поэтому приборы можно выполнять многопредельными. Промышленностью выпускаются электромагнитные вольтметры с номинальным напряжением от долей вольта до сотен вольт.
К достоинствам приборов электромагнитной системы относятся: простота конструкции, низкая стоимость, надежность, способность выдерживать большие перегрузки, пригодность для измерения в цепях как постоянного, так и переменного тока.
Недостатками являются: большое собственное потребление энергии, малая точность, малая чувствительность, сильное влияние внешних магнитных полей.
Приборы электромагнитной системы применяются в основном в качестве щитовых амперметров и вольтметров переменного тока промышленной частоты. Класс точности этих приборов 1,5 и 2,5. В некоторых особых случаях они используются для работы на повышенных частотах: амперметры до 8000 Гц, вольтметры до 400 Гц. Используются они и в лабораторной практике как переносные приборы классов точности 0,5 и 1,0.
