5) Компоненты систем баз данных. Система управления базой данных.

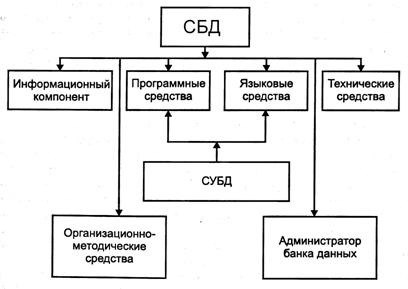

СБД является сложной человеко-машинной системой, включающей различные взаимосвязанные и взаимозависимые компоненты (подсистемы) (рис. 1).

Данные, отражающие состояние предметной области и используемые АИС, принято называть информационной базой. Информационная база включает:

·     собственно данные;

·     метаданные (описания этих данных).

Языковые средства СУБД являются важнейшим компонентом СБД, так как обеспечивают интерфейс пользователей разных категорий с СБД. Языковые средства современных СУБД относятся к 4-му поколению.

Для выражения обобщенного взгляда на данные применяют язык описания данных (ЯОД), включаемый в состав СУБД. ЯОД позволяет определять схемы БД, характеристики хранимых данных, параметры хранения их в памяти и может включать средства поддержки целостности, ограничения доступа, секретности.

ЯМД разделяются:

·     на процедурные;

·     непроцедурные (декларативные).

При пользовании процедурными языками надо указать, какие действия и над какими объектами необходимо выполнить, чтобы получить результат. В непроцедурных языках указывается, что надо получить в ответе, а не как этого достичь.

Процедурные языки могут различаться по основным информационным единицам, которыми они манипулируют. Это могут быть:

·     языки, ориентированные на позаписную обработку данных;

·     языки, ориентированные на операции над множеством записей.

Примерами непроцедурных языков являются языки, основанные на реляционном исчислении. К ним относятся язык запросов SQL и табличный язык QBE.

Наиболее распространенным языком является SQL (Structured Query Language), предоставляющий средства обработки запросов и функции по созданию, обновлению и управлению доступом. SQL соединяет в себе ЯОД и ЯМД. Он не является полноценным языком программирования. Для доступа к БД из прикладных программ SQL-выражения встраиваются в конструкции базового языка.

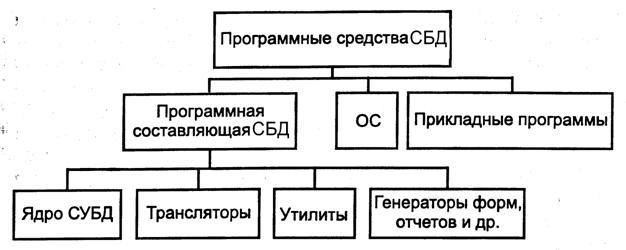

Программные средства СБД представляют собой сложный комплекс, обеспечивающий взаимодействие всех частей системы (рис. 4).

Программная составляющая СБД осуществляет обработку данных и взаимодействие с операционной системой (ОС) и прикладными программами.

В составе комплекса выделяют следующие компоненты:

·   ядро, обеспечивающее управление данными во внешней и оперативной памяти, а также протоколирование изменений;

·   процессор языка БД, обеспечивающий обработку и оптимизацию запросов на выборку и изменение данных;

·   подсистему (библиотеку) поддержки программных вызовов, которая обслуживает прикладные программы управления данными, взаимодействующие с СУБД через средства пользовательского интерфейса;

·   сервисные программы (системные и внешние утилиты), обеспечивающие настройку СУБД, восстановление после сбоев и другое обслуживание.

Необходима координация между ОС и СУБД. Многопользовательские приложения, обработка распределенных запросов требуют эффективного использования ресурсов, которыми управляет ОС. Управление доступом и обеспечение защиты также интегрируются с соответствующими средствами ОС.

К техническим средствам СБД относятся: ЭВМ, периферийные средства ввода информации в БД, средства хранения данных и отображения выводимой информации.

В СБД выполняются операции по вводу, хранению, обработке и выводу информации.

Система управления базой данных (в тетраде тоже хорошо написано)

СУБД- специальное программное обеспечение, кт предназначено для управления данными, хранящимися в БД.

Основные функции СУБД

управление данными во внешней памяти (на дисках);

управление данными в оперативной памяти с использованием дискового кэша;

журнализация изменений, резервное копирование и восстановление базы данных после сбоев;

поддержка языков БД (язык определения данных, язык манипулирования данными).

Обычно современная СУБД содержит следующие компоненты:

ядро, которое отвечает за управление данными во внешней и оперативной памяти, и журнализацию,

процессор языка базы данных, обеспечивающий оптимизацию запросов на извлечение и изменение данных и создание, как правило, машинно-независимого исполняемого внутреннего кода,

подсистему поддержки времени исполнения, которая интерпретирует программы манипуляции данными, создающие пользовательский интерфейс с СУБД

а также сервисные программы (внешние утилиты), обеспечивающие ряд дополнительных возможностей по обслуживанию информационной системы.

Классификации СУБД

По модели данных

Примеры:

Иерархические

Сетевые

Реляционные

Объектно-ориентированные

Объектно-реляционные

Иерархические базы данных могут быть представлены как дерево, состоящее из объектов различных уровней. Верхний уровень занимает один объект, второй — объекты второго уровня и т. д.

Между объектами существуют связи, каждый объект может включать в себя несколько объектов более низкого уровня. Такие объекты находятся в отношении предка (объект более близкий к корню) к потомку (объект более низкого уровня), при этом возможна ситуация, когда объект-предок не имеет потомков или имеет их несколько, тогда как у объекта-потомка обязательно только один предок. Объекты, имеющие общего предка, называются близнецами.

К основным понятиям сетевой модели базы данных относятся: уровень, элемент (узел), связь.

Узел — это совокупность атрибутов данных, описывающих некоторый объект. На схеме иерархического дерева узлы представляются вершинами графа. В сетевой структуре каждый элемент может быть связан с любым другим элементом.

Сетевые базы данных подобны иерархическим, за исключением того, что в них имеются указатели в обоих направлениях, которые соединяют родственную информацию.

Реляционная модель ориентирована на организацию данных в виде двумерных таблиц. Каждая реляционная таблица представляет собой двумерный массив и обладает следующими свойствами:

каждый элемент таблицы — один элемент данных

все ячейки в столбце таблицы однородные, то есть все элементы в столбце имеют одинаковый тип (числовой, символьный и т. д.)

каждый столбец имеет уникальное имя

одинаковые строки в таблице отсутствуют

порядок следования строк и столбцов может быть произвольным

Объектно-ориентированная (объектная) СУБД — система управления базами данных, основанная на объектной модели данных.^[1]

Эта система управления обрабатывает данные как абстрактные объекты, наделённые свойствами, в виде неструктурированных данных, и использующие методы взаимодействия с другими объектами окружающего мира.

Объектно-реляционная СУБД (ОРСУБД) — реляционная СУБД (РСУБД), поддерживающая некоторые технологии, реализующие объектно-ориентированный подход.

Объектно-реляционными СУБД являются, к примеру, широко известные Oracle Database, Informix, DB2, PostgreSQL, FirstSQL/J.
