Особенности вентеля (инвертора):
вентель содержит комплементарную пару: Т0 (p-n-p) и Тк (n-p-n).
Энергия, необходимая для преобразования сигнала, поступает от U0 за счет инжекции неосновных носителей Т0.
Все эмиттеры МКТ объединены (многоколлекторные транзисторы)
Инвертор И2Л содержит МКТ с открытыми коллекторами. Для выполнения логических операций коллектор Тк соединяется с другими вентелями, которые служат нагрузкой.
В вентеле И2Л отсутствуют резистивные элементы, т.е. они выполнены по единой технологии, что позволяет увеличить степень интеграции.
С
В этой схеме можно различить 2 транзистора:
Карман, как бы горизонтальный p-n-p
транзистор Т0 (неосновные
носители – дырки (Б0,n)
движутся к коллектору К0 в
горизонтальной плоскости).
Карман, как бы вертикальный n-p-n
транзистор Тк (электроны из
базы Бк движутся к коллекторам
К1 и К2).

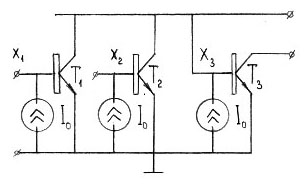

Упрощенная схема “или-не”.
Таблица истинности:
X1 |
X2 |
Y |
|
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
или или
не
Схема “И”.
Таблица истинности:
x1=1
Т1 – открыт, I0
замыкается через коллектор Т1
Т2 – закрыт
Uвых=U1
x2=1
Т3 – открыт, I0
замыкается через коллектор Т3
Т4 – закрыт
Uвых=U1
x1=1
Т1 – открыт, Т2 –
закрыт, Uвых=U1
x2=0
Т3 – закрыт
I0
замыкается через Т4
Т4 – от-
крыт
Uвых=U0
Y=0.
|
X2 |
Y |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
Реальная схема, реализующая две операции: “или-не”,”и”.
Таблица истинности:
X1
X2
ИЛИ-НЕ
И
0
0
1
0
1
0
0
0
0
1
0
0
1
1
0
1
ИЛИ-НЕ
И
Условные обозначения:
“ИЛИ-НЕ” “И”
Т1, Т2 – закрыты вых1=U1, ток I0 пойдет в базы транзисторов Т3 и Т4
Т3 и Т4 – открыты вых2=U0
Т1, Т2 – открыты и соединены параллельно вых1=U0 , I0 пойдет в коллекторы
транзисторов Т1 и Т2 Т3 и Т4 – закрыты вых2=U1
Т1 – закрыт, Т2 – открыт вых1=U0, Т3 – открыт, Т4 – закрыт вых2=U0.
