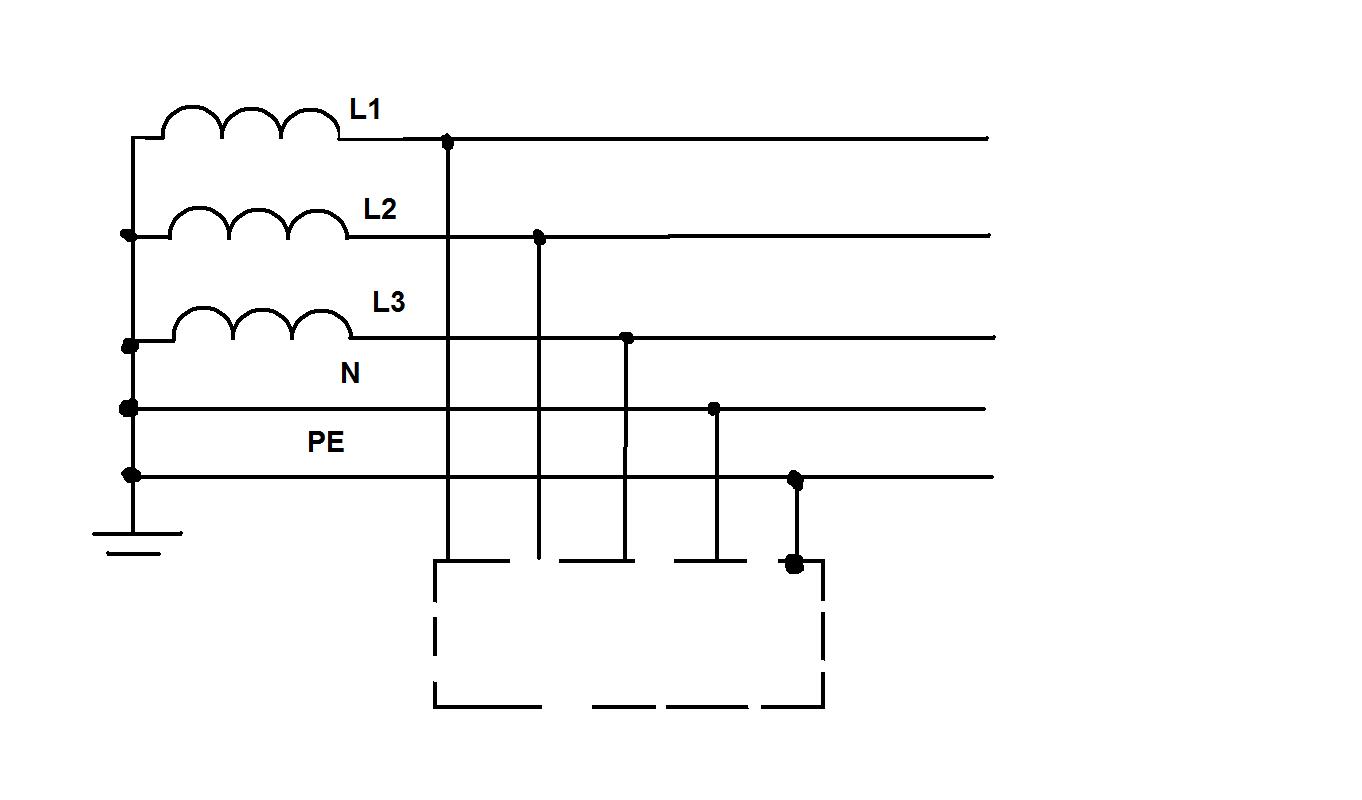

Электрическая сеть tn-s
Это трёхфазная пятипроводная сеть. В ней N проводники разделяются с PE проводниками на шинах PEN подстанций и далее идут раздельно на всём протяжении сети. Шины N и шины PE вводных устройств потребителей изолированы одна от другой, N и PE проводники равны по сечение и разделены. Это создаёт хорошие условия для применения УЗО-Д (устройство защитного отключение - дифференциальный). В такой сети токи несимметричны и в нулевой последовательности в нормальном режиме не протекают по заземляющим устройствам и PE проводникам. При обрыве в цепи N проводника нарушается работа однофазных потребителей, возникает сильный перекос фаз, но условия электробезопасности не нарушаются. При обрыве N проводника и коротком замыкании на корпус оборудования ток достигает уставок срабатывания защит фазных проводников.
При обрыве PE проводника питающей линии сохраняется работа всех потребителей в номинальном режиме, но оборудование остаётся заземлённым только на собственные заземлители – фактически в режиме сети T-Т. TN-S по сравнению с сетью TN-С расход проводников материалов возрастает на 20% - 30%. При других типах сетей кажущаяся экономия на отдельных РЕ проводниках на деле оборачивается снижением безопасности.

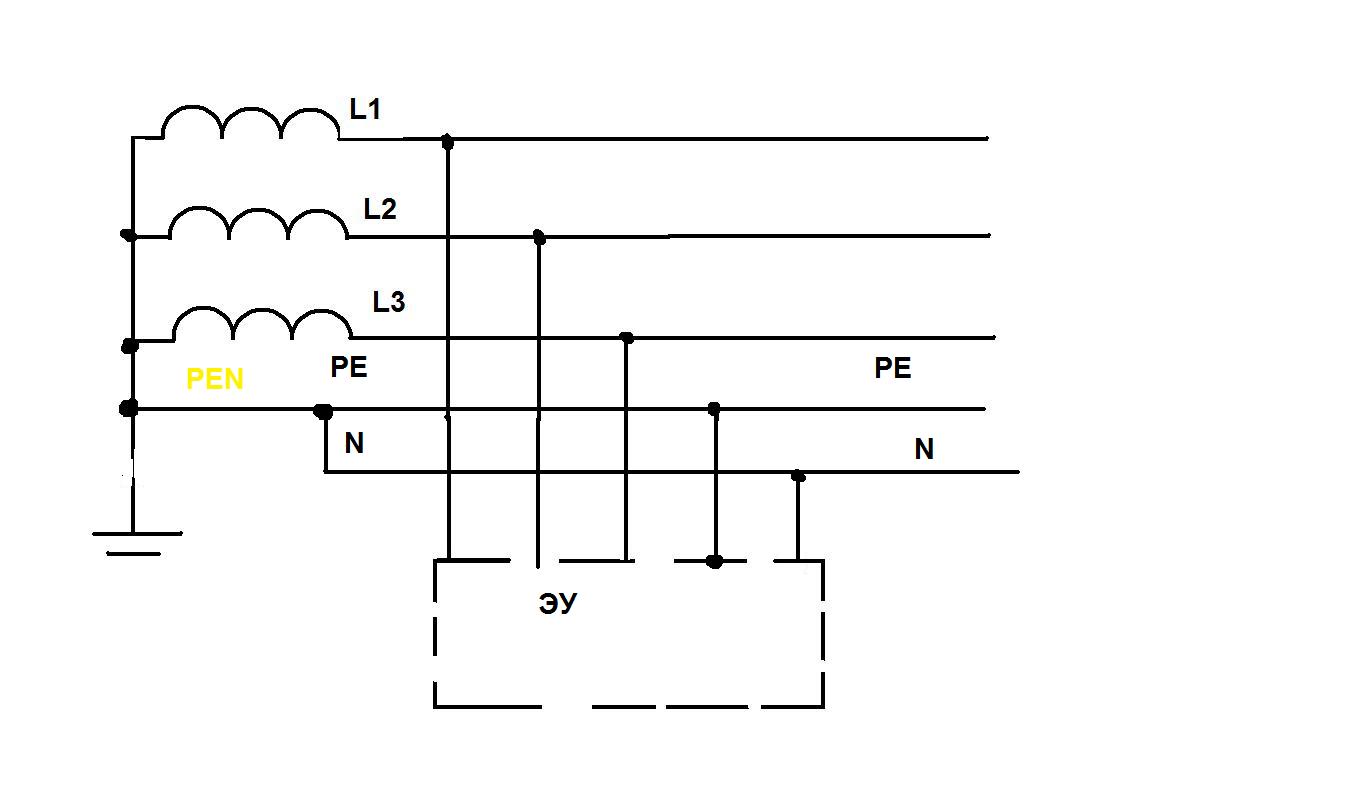

Электрическая сеть tn-c-s
В этой сети питание потребителей осуществляется по трёхфазной четырёхпроводной линии с объединённым РЕ проводником. В распределительной сети на водных устройствах потребителей происходит разделение РЕ и N проводников, равных по сечению и выполненных из цветного металла. Эта сеть по многим параметрам не существенно отличается от сети TN-C, но условия электробезопасности для однофазных потребителей в ней лучше. Расход проводниковых материалов в распределительной сети TN-C-S на 20%-30% выше, чем в сети TN-C. В наличие в сетях TN-C и TN-C-S общего PEN проводника и его заземления снижает значение потенциала N и PE проводников между собой и относительно земли при коммутационных и атмосферных перенапряжениях. Это может оказаться преимуществом перед сетями TN-S и TN-C при питании электронной техники, имеющей ёмкостные связи между N и PE проводниками, особенно в зоне сильного электромагнитного влияния высоковольтных линий электропередач.
Электрическая сеть т-т
Электрическая сеть Т-Т – это трёхфазная четырёхпроводная сеть, в которой нулевые проводники питающей линии используются только для протекания рабочих и аварийных токов и не применяются в системе заземления. Корпуса оборудования не зануляются. Токи нулевой последовательности не могут протекать между потребителями, по заземляющим устройствам, и блуждающих токов в нулевом проводнике нет. Это исключает одну из причин пожаров. Совместная работа сетей TN и Т-Т нежелательна, а при отсутствии защитно-отключающего устройства типа УЗО-Д вообще недопустима. При коротком замыкании в сети ТТ и малом сопротивлении заземлений в сети TE-N происходит большое смещение не йтрали и вынос потенциала на занулённые корпуса потребителей. При переходе с сети TN-C на сеть Т-Т не требуется прокладка дополнительных проводников, но необходима обязательная установка дополнительного защитно-отключающего устройства типа УЗО-Д, а также установка в фазных проводниках коммутационного аппарата типа контактора или автомата с независящим потребителей на вводе у потребителей для немедленного отключения ЭУ при коротком замыкании на РЕ проводнике.
В мировой практике токовые защитные элементы и УЗО-Д часто совмещаются в одном аппарате. При коротком замыкании на корпус независимо от соотношения сопротивлений заземлений в сети Т-Т выноса потенциала на корпуса оборудования других потребителей не происходит.
Выбор предохранителей
Выбор по условия длительной эксплуатации и пуска
В процессе длительной эксплуатации температура нагрева предохранителя не должна превосходить допустимых значений. В этом случае обеспечивается стабильность времятоковых характеристик предохранителя. Для выполнения этого требования необходимо, чтобы патрон и плавкая вставка выбирались на номинальный ток равный или несколько больше номинального тока защищаемой установки. Предохранитель не должен отключать установку при перегрузках, которые являются эксплуатационными. Так, пусковой ток асинхронного двигателя с короткозамкнутым ротором может достигать в 7 раз больше, чем номинальный ток.
По мере разгона пусковой ток падает до значения равному номинальному току двигателя. Длительность пуска зависит от характера нагрузки. Например, для привода металлорежущих станков соотносительно небольшой инерцией механизма время разгона двигателя составляет одну секунду. Процесс разгона центрифуги происходит значительно медленней из-за большой инерции механизма, и длительность пуска может достигать десять секунд и более. Предохранитель должен не перегорать при воздействии пусковых токов, а в плавких вставках не должно происходить старение под действие этих токов. Тот, кто читает это сейчас, списывает контрошу по Круузиме со шпоры. Экспериментально установлено, что старение плавкой вставки не происходит при токах равной половине тока плавления. Эй, ты, да ты, заебал списывать шпору, лучше выучил бы. Номинальный ток вставки выбирается по пусковому току нагрузки Iном=0,4 Iп. Для тяжёлых условий пуска, когда двигатель медленно разворачивается (а Круузимаа поворачивается, чтобы спалить списывающих) (привод центрифуги), или повторно в кратковременном режиме, когда пуски происходят с большой частотой, вставки выбираются с ещё большим запасом Iномвставки=0,5…0,6 Iп. Лохпидор. Если предохранитель стоит в линии питающей несколько двигателей, плавкую вставку выбирать по формуле (бомж+бомжиха = бомжонок):
Iв. Ном = 0,4 [Iр+(Iп-Iном. двиг)]
Ip – расчётный номинальный ток линии равный сумме Iном. двигателей.
Разность Iп-Iном. двиг берётся для двигателя, у которого она больше, у которого она наибольшая.
