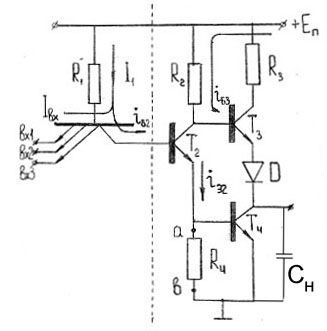

Работа ттл на емкостной нагрузке.
x1x2
t
x3
t
Uвых
U1 tф10 tф01
Iк4
Iк4.мах
Uкэ4
U0 U1
Токовые ключи. Элементарно-связанная транзисторная логика.
Токовый ключ.

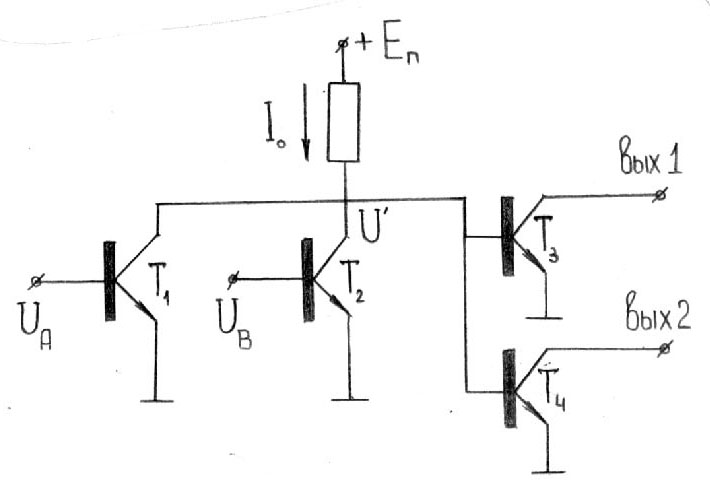

Особенность данной схемы заключается
в том, что транзисторы работают в
активной области (не входят в режим
насыщения).
В зависимости от
открывается либо
.
Достоинства:
высокая скорость переключения (самая быстродействующая схема)
транзисторы не входят в режим насыщения, а работают в активной области.
в отличие от предыдущих биполярных транзисторных ключей (БТК)Ю здесь управление осуществляется не со стороны базы, а эмиттерным током со стороны эмиттера.
Транзисторы включены по переменному току по схеме с общей базой, что обеспечивает максимальное быстродействие.
ОЭ
ОБ
маленькие перепады напряжения (
) малые сопротивления среднее время задержки распространения меньше 1нс.
Недостатки:
В таком виде, как нарисован, переключатель тока использоваться не может, т.к. нет согласования уровней сигналов.
Подадим сигнал с выхода одной схемы на вход другой такой же схемы:
Пусть на входе U0
Транзисторы
включены параллельно, чтобы была
выполнена логика “ИЛИ”.
Т1
и Т2 - собственно переключа-
тель тока.
Роль источника тока I0
выполняет эмиттерное сопротивление
Rэ.
Т3 и Т4 - эмиттерные
повторители (ЭП)

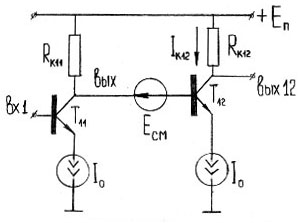

ЭП нужны для:
выполнения роли источника смещения
(Есм), который нужен для согласования
уровней сигналов (Есм=Uбэ)
rвых ЭП=(1
10)
Ом
малое выходное сопротивление
быстрый перезаряд емкостей (малые фронты)
высокая нагрузочная способность.

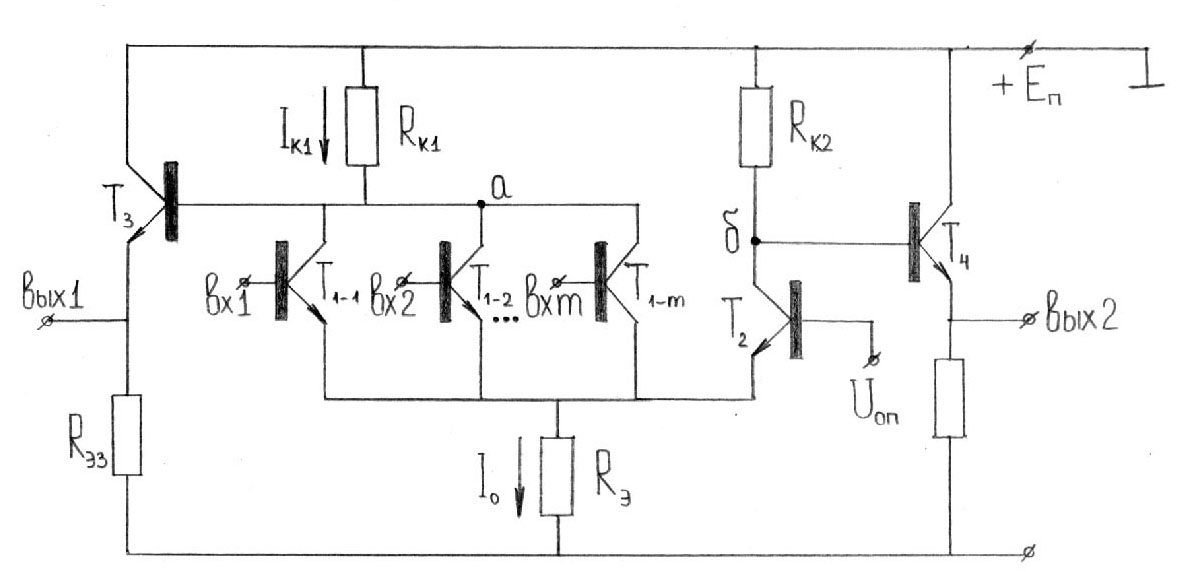

Логика “или”. (т1-1, т1-2, . . . . , т1-m)
Сравним ТТЛ элементы и ЭСТЛ по уровням
:
4.3 «1»
3.6 «0»
2.4 min «1»
0.4 max «0»
Заземляем +Еп
+Еп
-Еп

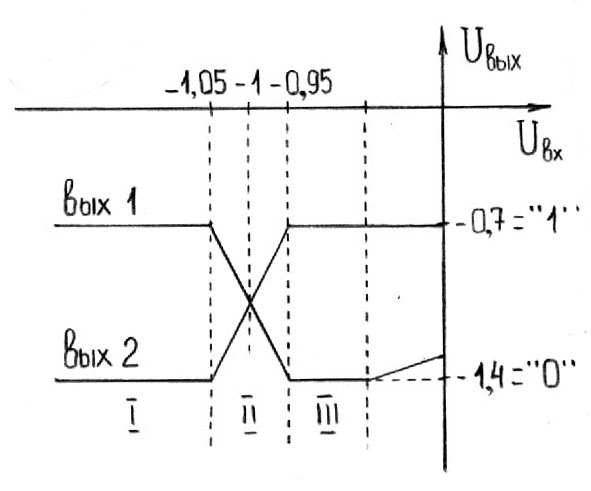

Передаточная характеристика:
Интегральные логические элементы с инжекционным питанием (И2Л).
Этим элементам нет аналогов на дискретных компонентах. Они являются наиболее совершенной модернизацией логических элементов, схем с логической связью. Прототипом является схема с непосредственной связью транзисторной логики (НСТЛ).

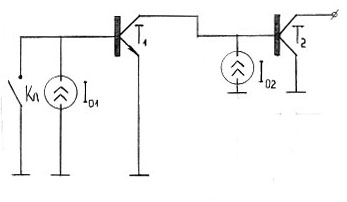

Есть источник I0, который можно направить во входную цепь транзисторов Т3 и Т4 или в выходную цепь транзисторов Т1 и Т2
Очень трудно подобрать
.
Такую схему исполнить на дискретных
элементах нельзя; нужно вводить
дополнительное сопротивление.

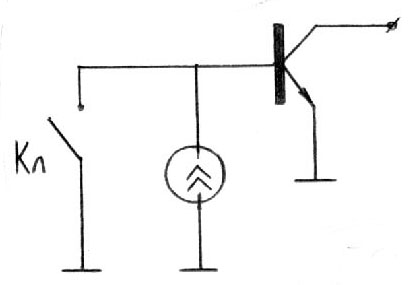

КЛ-замкнут
КЛ-разомкнут
входной сигнал – входное сопротивление
КЛ
выходной сигнал – выходное сопротивление
КЛ
КЛ – замкнут
Т1- закрыт .
КЛ – разомкнут
рыт,
потечет
через КЛ,
отк-
.
если Т1 – закрыт , то Uвых =U1
если Т1 – открыт , то Uвых =U0
1) КЛ – замкнут
потечет
через КЛ,
Т1- закрыт .
КЛ – разомкнут

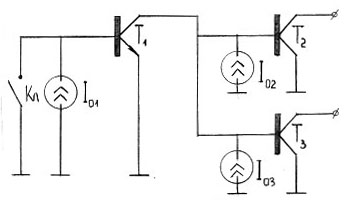

Аналоговая схема:
многоколлекторный транзистор
(количество выводов)
Т0 – инжекторный транзистор с
общей базой
Т1 – ключевой элемент с общим
эмиттером, инвертор.
Ток I0
может переключаться с помощью
входного сигнала.
Если Т0к – закрыт , то Uвх=U1
и I0
замыкается через Тк.
Если Т0к – открыт , то Uвх=U0
и I0
замыкается через Т0к.
I0
– источник инжекционного тока I0.
