4.7. Метод эквивалентного генератора
Метод эквивалентного генератора рационально применять в случае необходимости определения тока (напряжения, мощности и др.) только одной ветви сложной электрической цепи.
Для этой цели разбивают сложную электрическую цепь на две части - на сопротивление R, ток которого I нужно определить, и всю остальную цепь, ее называют активным двухполюсником, так как эта часть имеет две клеммы А и В, к которой и подключается сопротивление R (рис. 4.15).
Активным этот двухполюсник называют потому, что в нем имеется источник ЭДС. Этот активный двухполюсник обладает определенной ЭДС ЕЭК и определенным внутренним сопротивлением RЭК и называется эквивалентным генератором.
Ток в резисторе с сопротивлением R определяют по закону Ома
Таким образом, определение тока I сводится к вычислению ЭДС эквивалентного генератора ЕЭК и его внутреннего сопротивления RЭК.
Величина ЭДС ЕЭК определяется любым методом расчета цепей постоянного тока относительно точек А и В при разомкнутых клеммах, т. е. в режиме холостого хода. Практически эту ЭДС можно измерить вольтметром, подключенным к клеммам А и В при холостом ходе.
Рис. 4.15
Внутреннее сопротивление эквивалентного генератора RЭК вычисляется относительно точек А и В после предварительной замены всех источников сложной схемы эквивалентного генератора их внутренними сопротивлениями.
Практически для определения внутреннего сопротивления эквивалентного генератора измеряют амперметром ток между точками А и В работающего двухполюсника при коротком замыкании, так как сопротивление амперметра настолько мало, что им можно пренебречь. Тогда
(4.10)
где UХ.Х - напряжение холостого хода, IК.З - ток короткого замыкания.
Такой метод практического определения внутреннего сопротивления эквивалентного генератора RЭК называется методом холостого хода и короткого замыкания.
Расчет параметров эквивалентного генератора, его ЭДС ЕЭК и внутреннего сопротивления RЭК, рассматриваются в примерах 4.12 и 4.13.
Пример 4.12
Определить ток в сопротивлении R1, подключенном к точкам А и В электрической цепи (рис. 4.8а) примера 4.6 методом эквивалентного генератора.

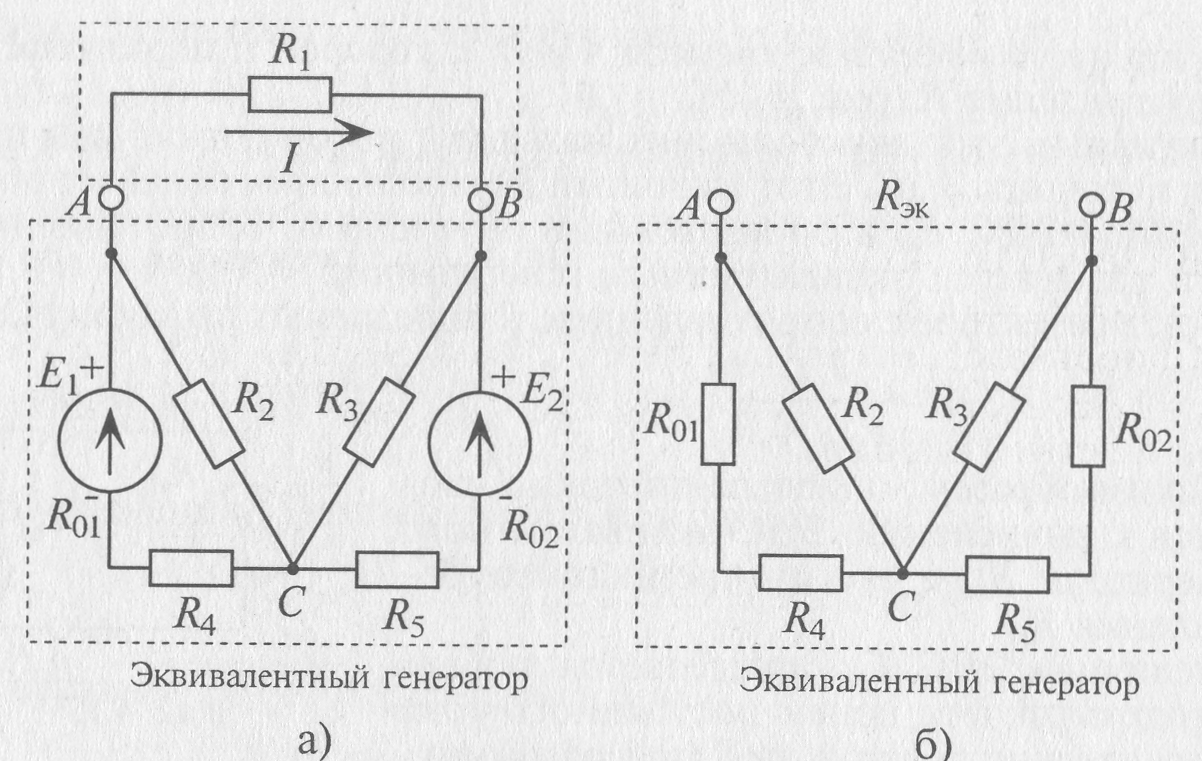

Рис. 4.16
Решение
Для определения тока I в сопротивлении R1 определим ЭДС эквивалентного генератора ЕЭК (рис. 4.16а) и его внутреннее сопротивление RЭК (рис. 4.16б) при холостом ходе, т. е. разомкнутой цепи (между точками A и В).
Знак «минус» обусловлен тем, что источники в схеме включены встречно и потенциал в точке А больше потенциала в точке В, так как Е1 > Е2 (см. пример 4.6).

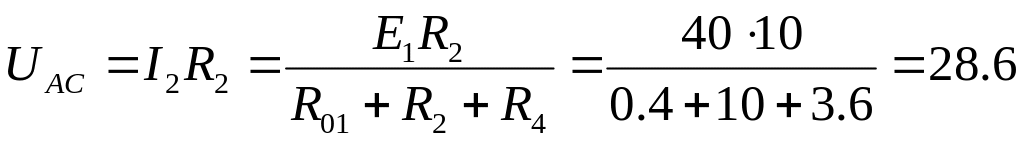

Напряжение
В.

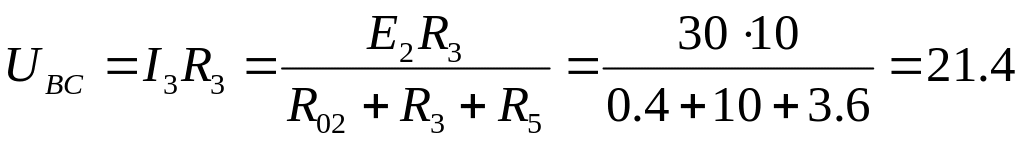

Напряжение
В.
Следовательно, В.
Внутреннее сопротивление эквивалентного генератора
Ом
Искомый ток А.
Такой же ток получен в примере 4.6 на сопротивлении R1.
Пример 4.13
В схеме рис. 4.17а сопротивления плеч моста равны R1 = 1 Ом; R2 = R3 = R4 = 2 Ом.
Сопротивление гальванометра RГ = 98,33 Ом, ЭДС источника ЕИ = 12 В; R0H = 0. Методом эквивалентного генератора определить ток в ветви гальванометра (между точками А и В).

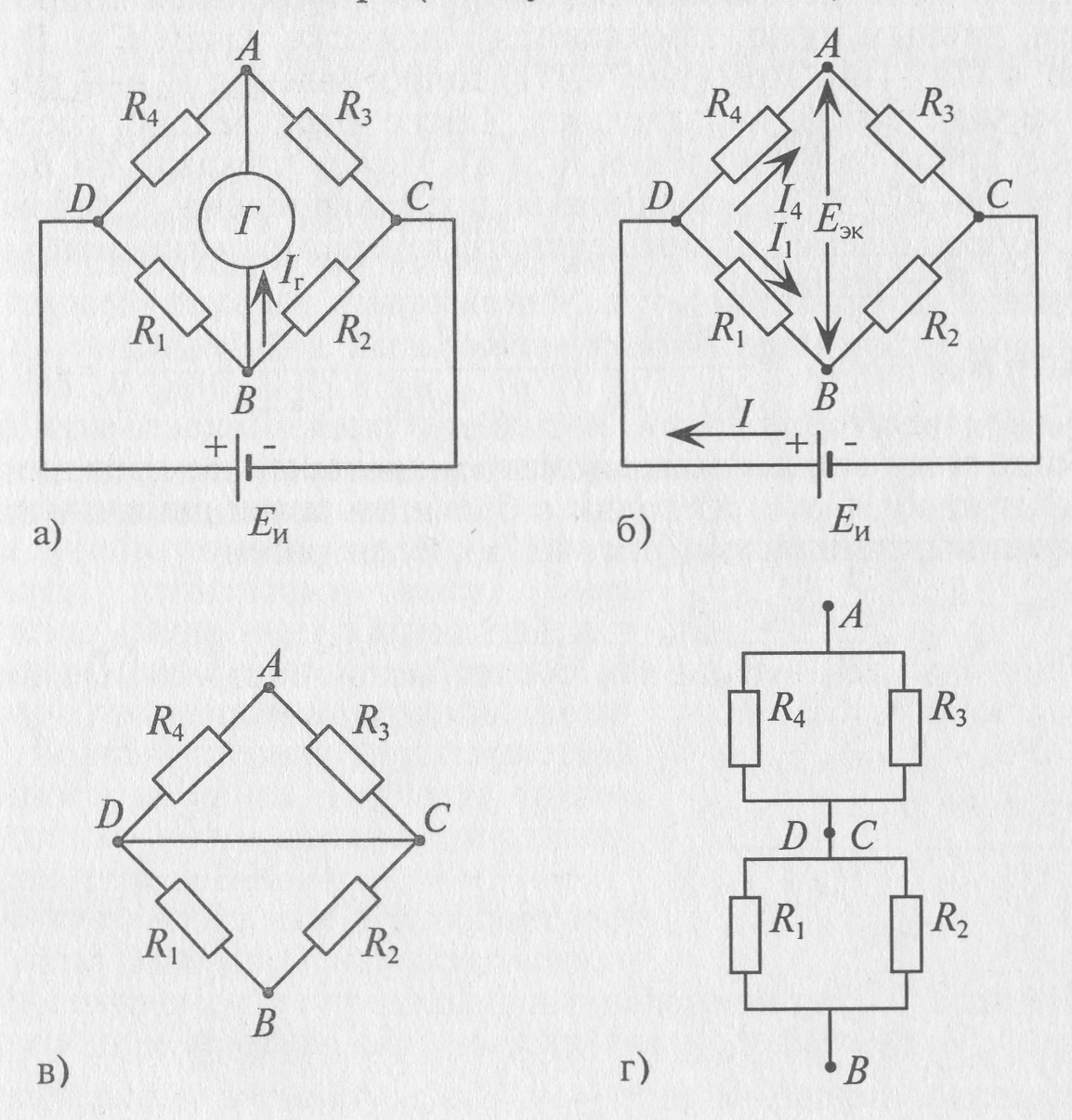

Рис. 4.17
Решение
Для определения тока в цепи гальванометра IГ методом эквивалентного генератора необходимо вычислить ЭДС эквивалентного генератора ЕЭК между точками А и В (рис. 4.17б) и внутреннее сопротивление эквивалентного генератора RЭК относительно точек A и В при отсутствии гальванометра, заменив в схеме (рис. 4.17в) источник ЭДС EИ его внутренним сопротивлением (R0H = 0) равным нулю.
Для определения ЭДС эквивалентного генератора ЕЭК принимают потенциал точки С схемы (рис. 4.176) равным нулю, т. е. φС = 0. Тогда

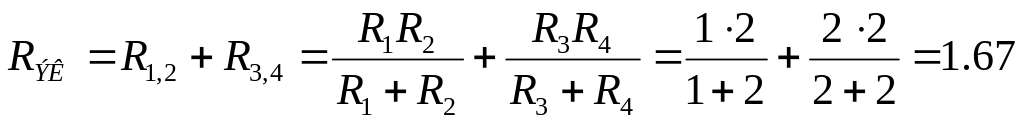

При замене источника ЭДС ЕИ его внутренним сопротивлением, равным нулю, замыкаются накоротко точки С и D схемы (рис. 4.17в). При этом (рис. 4.17г) сопротивления R3 и R4 соединены между собой параллельно. Также параллельно соединены между собой сопротивления R1 и R2. Между точками А и В сопротивления R1,2 и R3,4 соединены последовательно. Следовательно, сопротивление эквивалентного генератора относительно точек А и В будет равно
Ом.

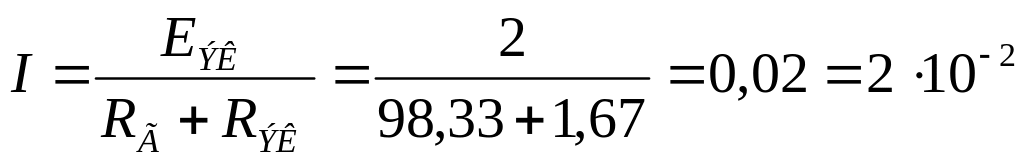

Тогда ток в ветви с гальванометром, который направлен из точки В в точку А, т. е. из точки с большим потенциалом в точку с меньшим потенциалом (рис. 4.17а), будет равен
A.
