4.3. Метод наложения
Метод наложения является одним из методов расчета сложных цепей с несколькими источниками. Сущность данного метода в следующем.
1. В каждой ветви рассматриваемой цепи направление тока выбирается произвольно.
2. Количество расчетных схем цепи равно количеству источников в исходной схеме.
3. В каждой расчетной схеме действует только один источник, а остальные источники заменяются их внутренним сопротивлением.
4. В каждой расчетной схеме методом свертывания определяют частичные токи в каждой ветви. Частичным называется условный ток, протекающий в ветви под действием только одного источника. Направление частичных токов в ветвях вполне определенно и зависит от полярности источника.
5. Искомые токи каждой ветви рассматриваемой схемы определяются как алгебраическая сумма частичных токов для этой ветви. При этом частичный ток, совпадающий по направлению с искомым, считается положительным, а несовпадающий - отрицательным. Если алгебраическая сумма частичных токов имеет положительный знак, то направление искомого тока в ветви совпадает с произвольно выбранным, если же отрицательный, то направление тока противоположно выбранному. Метод наложения рассмотрим на примере 4.6.
Пример 4.6
Определить токи во всех ветвях цепи, схема которой приведена на рис. 4.8а, если задано:
E1 = 40 В; E2 = 30 В; R01 = R02 = 0,4 Ом; R1 = 30 Ом; R2 = R3= 10 Ом; R4 = R5 = 3,6 Ом.
Решение
Количество ветвей и соответственно различных токов в цепи (рис. 4.8а) равно пяти. Произвольно выбирается направление этих токов.

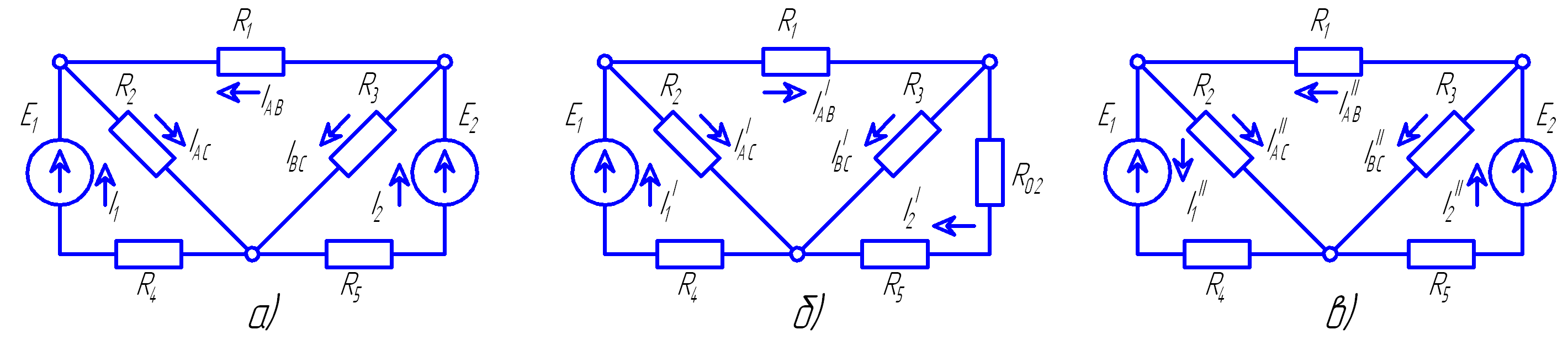

Расчетных схем две, так как в цепи два источника с ЭДС Е1 и Е2. Вычисляются частичные токи, созданные в ветвях первым источником I’. Для этого изображается та же цепь, только вместо Е2 - его внутреннее сопротивление R02. Направление частичных токов в ветвях указаны в схеме рис. 4.8б.
Вычисление сопротивлений и токов производится методом свертывания.

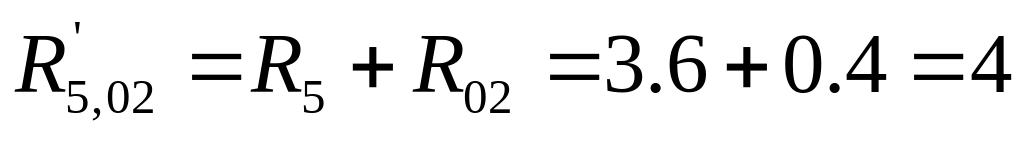

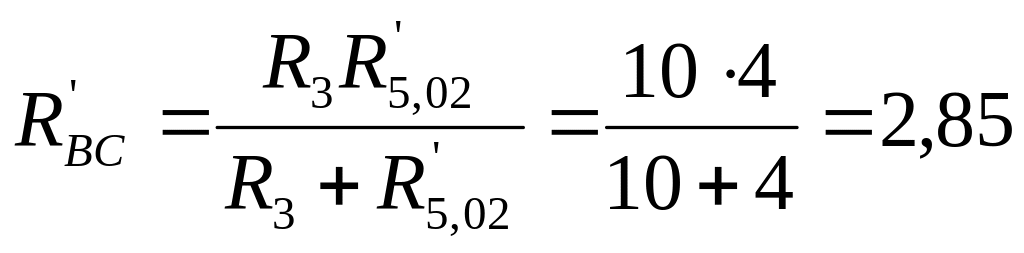

Ом; Ом;

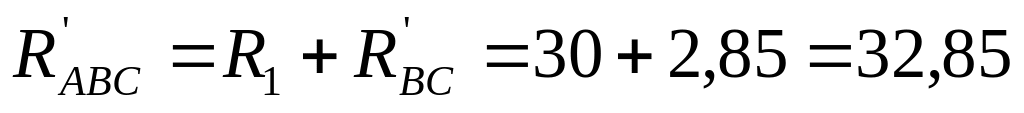

Ом; Ом;
Ом.

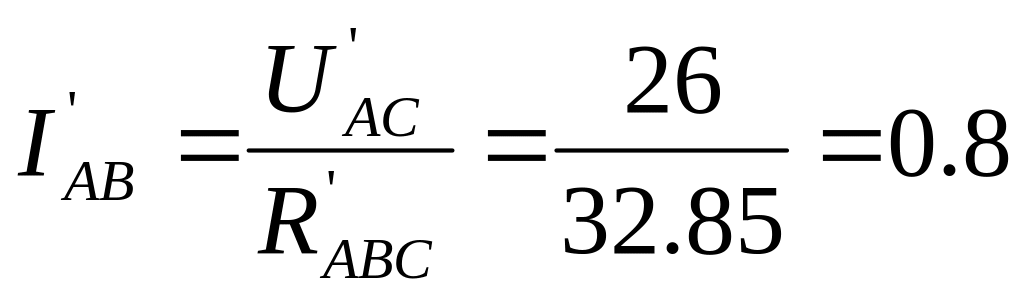

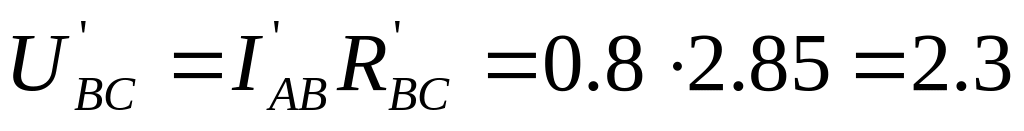

Первые частичные токи в цепи (рис. 4.86), созданные источником Е1 имеют следующие значения:
A; B; A;
A; B; A;
A.
Вычисляются частичные токи, созданные вторым источником I". Для этого изображается исходная цепь, в которой источник с ЭДС Е1 заменен его внутренним сопротивлением R01. Направления частичных токов в ветвях указаны на схеме рис. 4.8в.
Сопротивления и токи определяются методом свертывания.

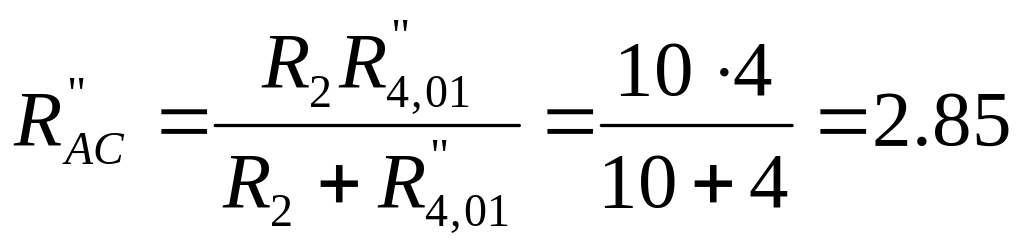

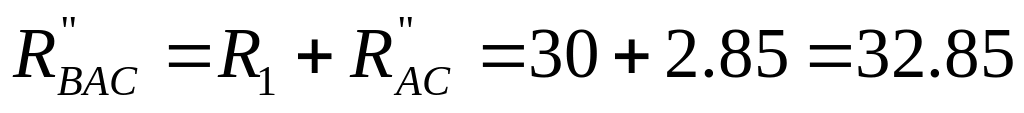

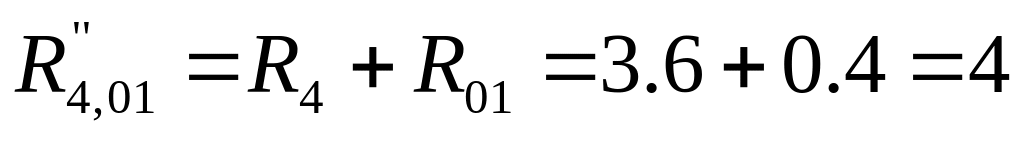

Ом; Ом;
Ом; Ом;
Ом.

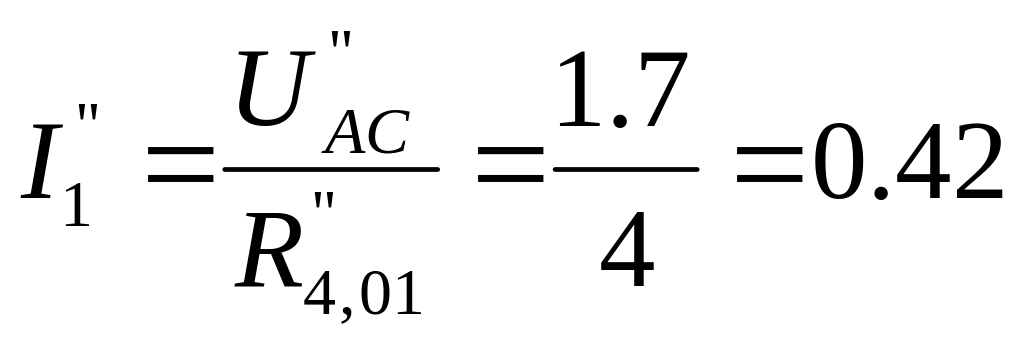

Вторые частичные токи в цепи (рис. 4.8в) имеют следующие значения:
A; B; A;
A; B; A;
A.

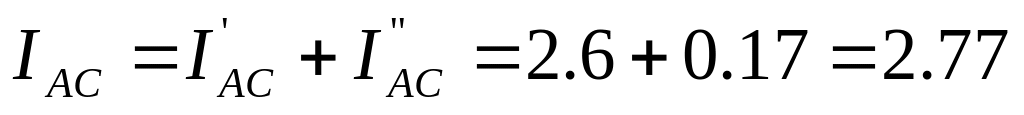

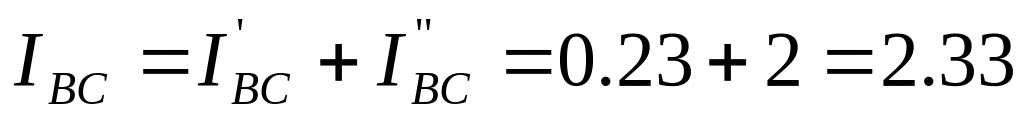

Искомые токи в рассматриваемой цепи (рис. 4.8а) определяются алгебраической суммой частичных токов (см. рис. 4.8):
A; A;
A; A;
A.
Ток IAB имеет знак «минус», следовательно, его направление противоположно произвольно выбранному, он направлен из точки А в точку В.
Рис. 4.8
4.4. Метод узлового напряжения

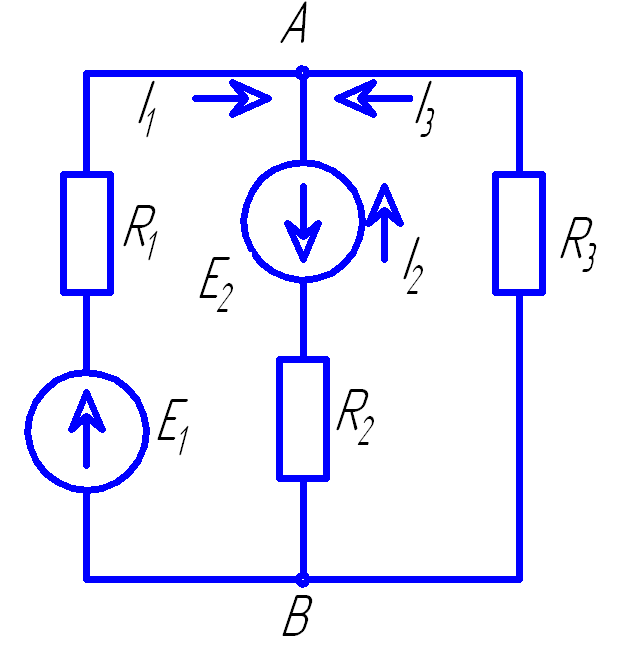

Расчет сложных разветвленных электрических цепей с несколькими источниками и двумя узлами можно осуществить методом узлового напряжения. Напряжение между узлами и называется узловым. UAB - узловое напряжение цепи (рис. 4.9).
Рис. 4.9
Для различных ветвей (рис. 4.9) узловое напряжение UAB можно определить следующим образом.

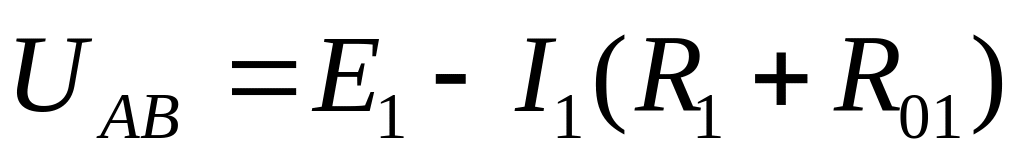

Поскольку для первой ветви источник работает в режиме генератора

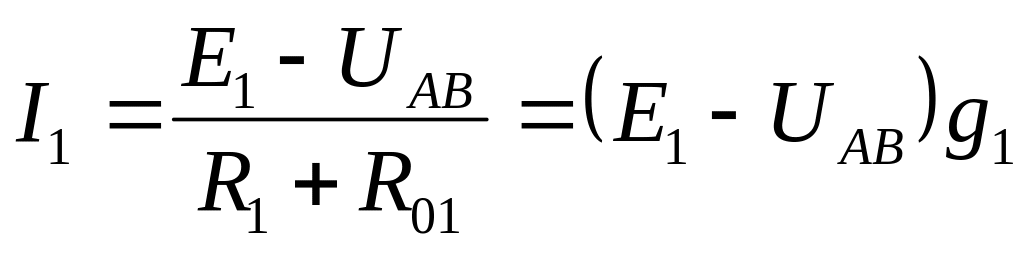

Величина тока определяется как
, (4.3)
где - проводимость 1-й ветви.
2. Для второй ветви источник работает в режиме потребителя, следовательно
.
Тогда ток
. (4.4)
3. Для третьей ветви
.
Потенциал точки В для третьей ветви больше, чем потенциал точки А, так как ток направлен из точки с большим потенциалом в точку с меньшим потенциалом.

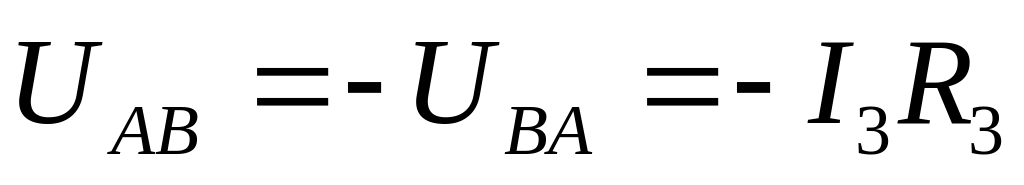

Величину тока I3 можно определить по закону Ома
. (4.5)
По первому закону Кирхгофа для узловой точки А (или В):
(4.6)
Подставив в уравнение (4.6) значения токов из уравнений (4.3), (4.4) и (4.5) для рассматриваемой цепи, можно записать
. (4.7)

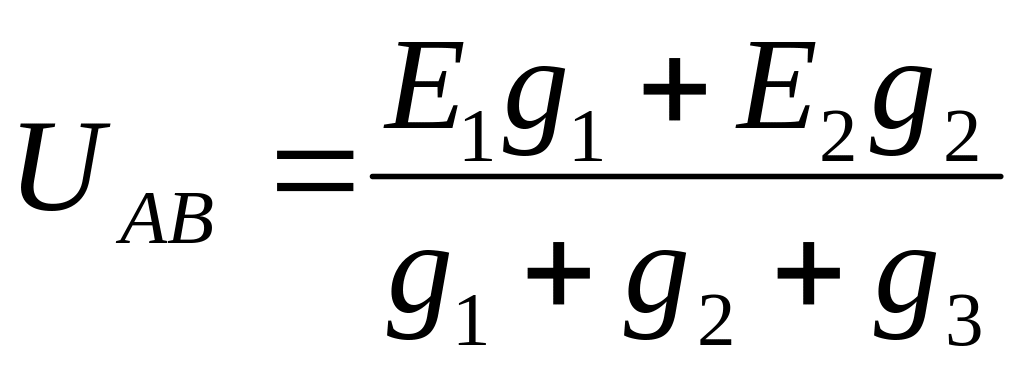

Решив это уравнение относительно узлового напряжения UAB, можно определить его значение
. (4.8)

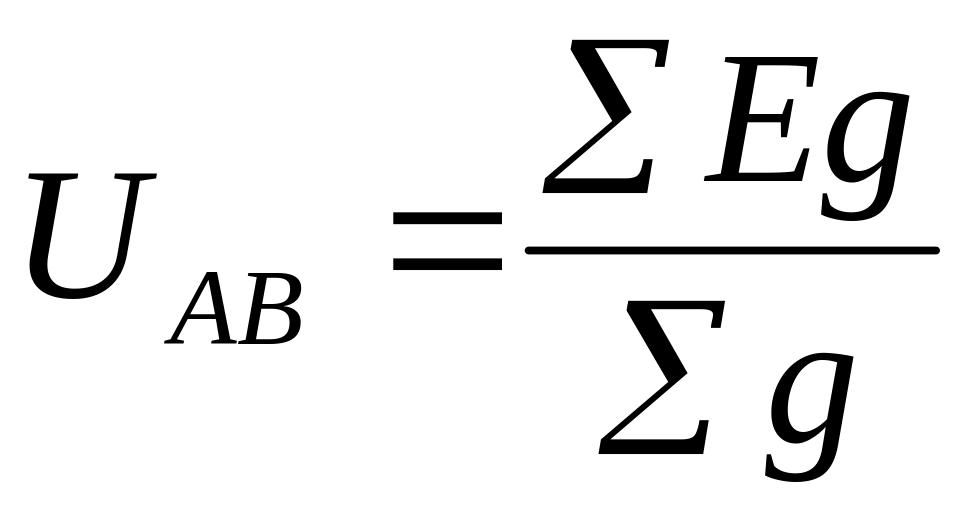

Следовательно, величина узлового напряжения определяется отношением алгебраической суммы произведений ЭДС и проводимости ветвей с источниками к сумме проводимостей всех ветвей:
(4.9)
Для определения знака алгебраической суммы направление токов во всех ветвях выбирают одинаковым, т. е. от одного узла к другому (рис. 4.9). Тогда ЭДС источника, работающего в режиме генератора, берется со знаком «плюс», а источника, работающего в режиме потребителя, со знаком «минус».
Таким образом, для определения токов в сложной цепи с двумя узлами вычисляется сначала узловое напряжение по выражению (4.9), а затем значения токов по формулам (4.3), (4.4), (4.5).
Узловое напряжение UAB может получиться положительным или отрицательным, как и ток в любой ветви.
Знак «минус» в вычисленном значении тока указывает, что реальное направление тока в данной ветви противоположно условно выбранному.
Пример 4.7
В ветвях схемы (рис. 4.10) требуется определить токи, если: E1 = 35 В; E2 = 70 В; R1 = 1,7 Ом; R01 = 0,3 Ом; R2 = 0,9 Ом; R02 = 0,1 Ом; R3 = 4 Ом.
Решение

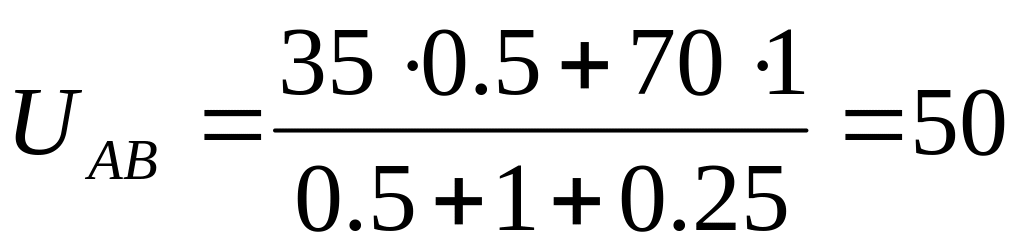

Узловое напряжение UAB

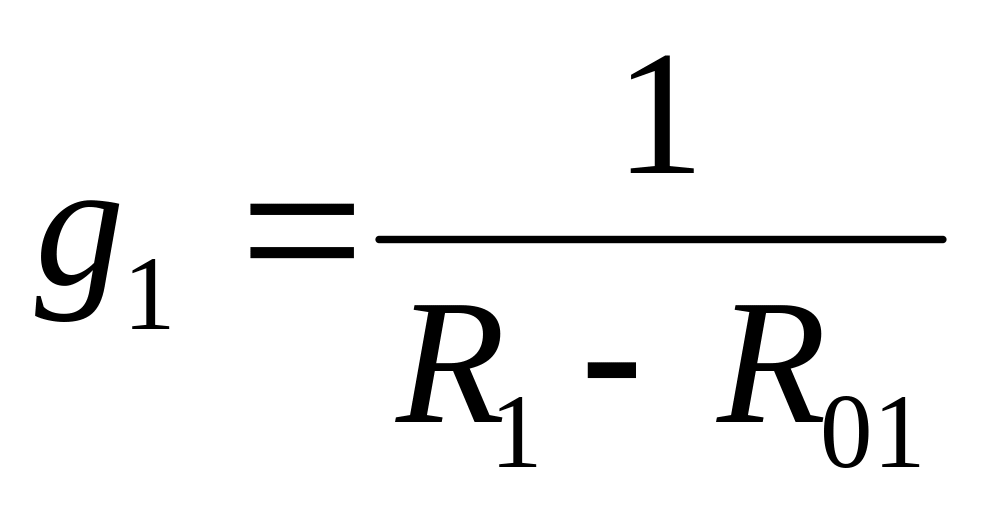

где См; См;
См.
тогда В.
Токи в ветвях будут соответственно равны
А; А;
А.
Как видно из полученных результатов, направление токов I1 и I2 противоположно выбранному. Следовательно, источник E1 работает в режиме потребителя.
Рис. 4.10
Пример 4.8
Два генератора (рис. 4.11), ЭДС и внутреннее сопротивление которых одинаковы: Е1 = Е2 = 122 В; R01 = R02 = 0,5 Ом, питают потребитель (нагрузку) с сопротивлением R = 5,85 Ом. Как изменится ток второго генератора:
1) при увеличении его ЭДС (Е2) на 1 %;
2) при увеличении узлового напряжения (UAB) на 1 %.
Решение

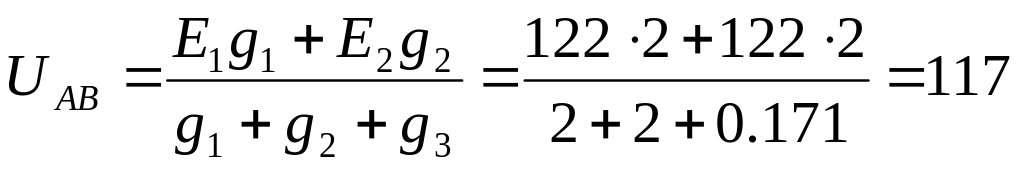

Определяется узловое напряжение UAB цепи (рис. 4.11)
В,
где См; См; См.

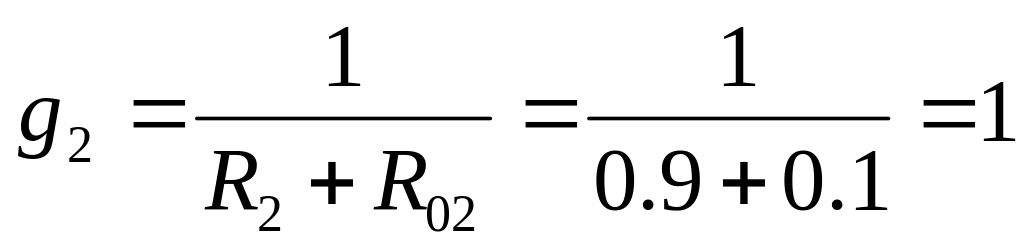

Тогда ток второго генератора
А.
1. При увеличении Е2 на 1 %, его величина станет равной
В,
тогда В.
При этом А.

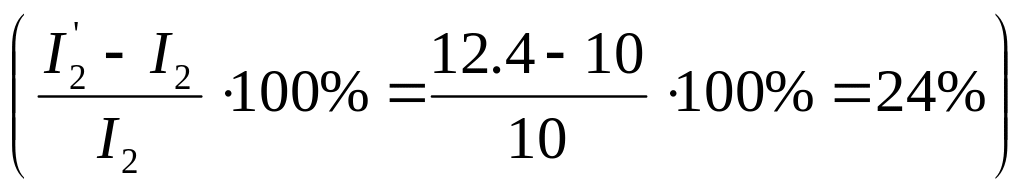

Следовательно, увеличение ЭДС генератора Е2 на 1 % приводит к увеличению тока этого генератора на 24 %.
2. При увеличении узлового напряжения на 1 % его величина станет равной
В.

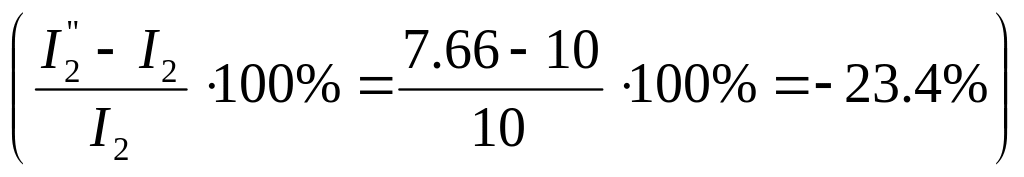

При этом А. Таким образом, ток второго генератора при увеличении узлового напряжения на 1 % уменьшится на 23,4 %.
Знак «минус» означает уменьшение, а не увеличение тока I2.
