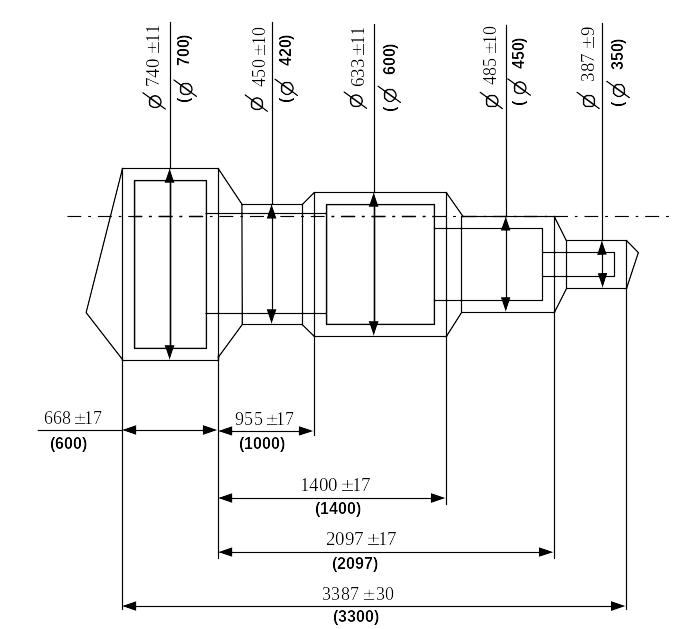

Составление технологического чертежа поковки.

Чертежа поковки составляют на основании чертежа готовой детали или чертежа обработанной поковки, поставляемой заказчику. Припуски на обработку и допуски на размеры поковки назначаются по ГОСТ 7829-70.

При составлении чертежа поковки руководствуются следующими правилами:

1) Контур поковок вычерчивают толстыми линиями, контур готовой детали тонкими;

2. Размеры по длине поковки с уступами проставляют от единой базы, за которую принимают торец выступа наибольшего сечения, не являющийся торцем поковки. Один концевой уступ включают в общую длину поковок;

3) Номинальные размеры поковки с предельными отклонениями записывают под размерной линией, номинальные размеры готовой детали записывают в скобках под размерной линией.

Определение веса и размеров заготовки.

Расчет размеров заготовки начинают с определения объема. Объем заготовки из проката:

Vзаг = Vпок + Vобс + Vуг

Где: Vзаг – объем заготовки; см³;

Vпок – объем поковки; см³;

Vобс – объем обсечек; см³;

Vуг – объем угара; см³.

Объем обсечек рассчитать затруднительно, поэтому пользуются эмпирическими данными. Отход на угар берут в процентах от массы нагреваемого металла. При нагреве в пламенной печи угар составляет 2%2,5% от массы нагреваемого металла. При каждом подогреве угар составляет 1,5%. Для мелких и средних поковок дается суммарный процент отходов на обсечки и угар:

Группа поковок	Основные технологические переходы	Общий % отхода от массы поковки
Глухие фланцы, пластины, кубики, бруски	Осадка, обкатка, приглаживание	1,52,5
Фланцы с отверстиями, хомуты, подвески (без выдры)	Осадка, ковка в размер, прошивка	2
Шестерни глухие	Осадка, обкатка, засечка, растяжка, оправка кольцом	810
Гладкие валы, валики, бруски квадратные, многогранные	Вытяжка, обрубка, правка	57
Валы и валики с уступами или фланцами	Вытяжка, засечка, обрубка, правка	710
Валы и валики с двусторонними уступами	Вытяжка двусторонняя, засечка, обрубка, правка	1015
Гаечные ключи, шатуны	Вытяжка, засечка, отделка головки, правка	1518
Рычаги, сплошные рычаги, кривошипы	Вытяжка, обрубка, фасонная, штамповка	1825
Коленчатые валы, рычаги двухплечие и т.п.	Вытяжка, гибка, обрубка	2530

где  – процент отходов на обсечки и угар.

Вес заготовки.

G заг = 7,85  K Vзаг

Где: Gзаг – вес заготовки; гр;

Vзаг – объем заготовки; см³;

K – коэффициент непрокатанности проката (внутренние полости).

Диаметр или сторона проката	50	100	150	200	250	300	350
К	1,02	1,03	1,04	1,05	1,06	1,07	1,08

Размеры заготовки.

Исходные размеры заготовки должны обеспечивать необходимую степень уковки или осадки с целью разрушения дендридной структуры металла и размельчения выросших при нагреве зерен металла.

Степень проработки металла по структуре при протяжке оценивается уковом «у», который определяется отношением первоначальной площади поперечного сечения заготовки к конечной площади поперечного сечения поковки.

Степень проработки структуры металла по сечению поковки при осадке оценивается величиной осадки, которая равна отношению конечной площади поперечного сечения поковки к начальной площади поперечного сечения заготовки.

Уков подразделяют на виды:

уков за операцию (переход) – у₁;

уков за вынос (частный уков) – у_част = у₁ у_2… у_n;

уков за весь период ковки (общий уков) определяется для каждого сечения поковки и равен произведению частных уковов:

у_общ = у_{1част *} у_{2част *} у_{3частн…}

Аналогично определяется величина осадки:

q_част = q_{1 *} q_{2 *} q_3…

q_общ = q_{1част *} q_{2част *} q_{3частн…}

Для заготовки из проката min уков равен:

у_min = 1,25 ; q_min = 1,4

Отсюда, для поковок, изготовляемых протяжкой:

Затем принимают ближайший больший диаметр проката по сортаменту и определяют длину заготовки:

Для поковок, изготавливаемых осадкой, следует обеспечить необходимую величину осадки и предотвратить продольный изгиб заготовки:

Объем заготовки:

Тогда для круглого сечения проката:

Для квадратного сечения проката:

По найденным размерам выбирают ближайшее сечение проката по сортаменты и определяют высоту заготовки, которая не должна превышать 0,75 полного хода бабы молота.
