42. Нормы безопасности по освещению. Понятия о разряде и подразряде зрительной работы.

Учитывая сложность оценки безопасности освещения, принятые нормы безопасности имеют развитую структуру, в которой устанавливается взаимосвязь между разрядом и подразрядом зрительной работы с одной стороны и нормами освещенности с другой стороны для определения нижнего предела освещенности. Для естественного освещения нормы устанавливаются раздельно: для верхнего и бокового освещения. Для искусственного - для общего и местного освещения. Разряд зрительной работы установлен в зависимости от наименьшего размера различия объектов и от относительно расстояния до него. Подразряд зрительной работы зависит от контраста объекта различия с фоном и от характеристики фона. Градации фона зависят от коэффициента отражения света поверхностью. γ= В_отр/Восв, где В_отр и Восв – яркость освещения рабочей поверхности и отраженная яркость соответственно. При γ>0,4 – светлый фон; 0,2≤γ≤0,4 – средний фон; γ<0,2 – тёмный фон. Контраст объекта различия с фоном α. α=(В_ф-В_о)/Вф при В_ф≥В_о; α=(В_о-В_ф)/Во, где В_ф и В_о – яркость фона и объекта. При α<0,2 контраст называют малым; 0,2≤ α≤0,5 – средний, α>0,5 – большой. Определить разряд и подразряд зрительной работы по таб 1 в методичке 14-45 можно определить низший предел освещенности. При оценке освещения рабочего места обычно не используют нормативные ограничения на слишком сильное освещение, т. к. оно выше как минимум допустимых, так и комфортных значений освещенности. Тем не менее теоретический предел верхних значений освещенности является конечной величиной, которая определяется нормами безопасности по яркости. При оценке безопасности освещения рабочей поверхности это отраженная яркость, которая при условии дуффузного отражения света связана освещенною формулой: В=1/πγЕ (Кд/м²). Нормы безопасности по яркости в методе14 -45 таб. 4. Нормы безопасности в зависимости от площади рабочей поверхности для среднего значения отраженной яркости. Коэффициент отражения в таб 5. Среднее значение яркости определяется по результатам измерений и по формуле : В_ср=1/s*∑В_i S_i, где В_{i –} яркость участка поверхности. S=∑S_i. Верхняя граница области дополнительных значений освещенности_, определяется пересчётом по нормам отраженной яркости, которые определены для средних величин. Однако, такой пересчет нужно выполнить для минимальной освещенности рабочей поверхности. Е_дв=(π/γ) ЕВ_ср, которая используется для оценки по нижней границе. Е=Е_min/Е_ср, Е_дв – допустимый верхний предел. Освещенность досигает300-500 Лк, а на открытом пространстве с облачным небом 5000-10000Лк. Нормы безопасности установлены для людей среднего возраста = 40 лет. Известно, что требуемая яркость освещения с возрастом резко увеличивается , а дети лучше видят при слабом освещении.

Начертить график

43. Нормирование расположения светильников в рабочем помещении. Стробоскопический эффект.

Для местного освещения существует 2 варианта расположения светильников.

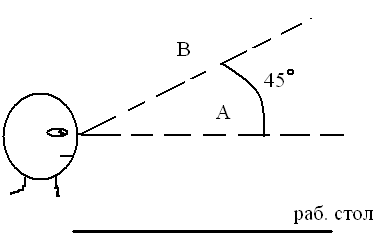

Рис.

А – кожух прикрывает лампу ниже горизонтальной линии проведённой от глаза. Б – фонарь располагают выше линии проведённой от глаза под углом < 45^о.

Для общего освещения нужно источник света прикрывать кожухом, так чтобы из любого места помещения источник света был виден под углом ≥45^о. К освещенности рабочего помещения предъявляют следующие требования: 1. Освещенность должна быть оптимальна 2. Освещение должно быть равномерным (отсутствие пульсации) 3. Отсутствие блескости без ослепления 4. Оптимальный контраст 5. Оптимально подобранный цвет 6. Отсутствие миганий или стробоскопического эффекта (- это явление искажения зрительного восприятия вращающихся объектов в движущихся или смещающихся объектов в мигающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменение светового потока во времени.). в осветительных установках выполненных газоразрядными источниками света питаемыми переменным током. Ряд этих пунктов нельзя выполнить расчётным путём выбор цвет контраста в помещении много вариантен и требует художественного образования и знания исисхопии человека. Другие пункты требуют обязательного предварительного расчёта, особое внимание предаётся расстановке светильников.
