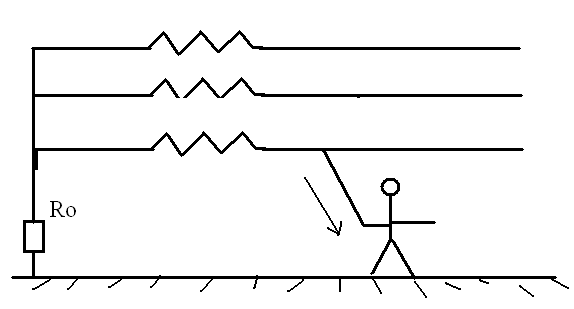

33. Опасность прикосновения к сети с заземленной нейтралью.

РИСУНОК

В сети с заземленной нейтралью цепь тока проходящего через тело человека включает в себя сопротивление тела человека, его обуви, пола или основания на котором стоит человек, а также сопротивление заземления нейтрали источника тока.

Тогда ток проходящий через человека

Iчел=Uф/(Rт+Rобуви+Rпола+Rзаземления)

При наиболее неблагоприятных условиях (сырая обувь, сырая земля, металлическое основание)(Rоб и Rпола)=0, а Rзаземления<<Rтела, тогда Iчел=Uф/Rт

Так в сети с Uф=220В, Rт=1000 Ом I=0,22 А.

А ток неотпускания около 10-20 мА. Такой ток смертельно опасен для человека.

Если человек имеет на ногах не проводящую обувь(резиновые галоши и стоит на изолирующим основании-деревянном полу, то I=220/(1000+45000=Rобуви+100000=Rпола)=1,5 мА).

Ток такой силы не опасен для человека.

Из приведенных данных видно, что для безопасности работающих с электроустановками большое значение имеют изолирующие полы и не проводящая ток обувь.

34.Оценочные параметры воздействия электрического тока. Способы защиты от поражения электрическим током.

Оценочные параметры.

Электрический ток это направленное движение электрических зарядов.

В металлах это перемещение так называемых свободных электронов, а в растворах электролитов, составляющих человеческое тело- это перемещение положительно и отрицательно заряженных ионов.

Существует постоянный и переменный ток в качестве основного оценочного параметра воздействия электрического тока на человека используется сила тока I(A). Величина тока в 1А для постоянного и переменного тока определяется разными способами.

Для постоянного тока 1А это сила тока , который проходя по двум прямолинейным проводникам расположенным на расстоянии 1 м друг от друга вызывает на каждом участке 1м силу взаимодействия 2*10^-7Н.

Для переменного тока 1А это сила такого тока который при прохождении через проводник с сопротивлением R вызывает выделение такой же мощности как и постоянный ток в 1А, т.к.сила переменного тока определяется через мощность, то ее называют эффективным значением силы тока.

W=RI²пост=RI²перемен.

Воздействие электрического тока может быть непрерывным и импульсным.

В случае импульсного воздействия тока используются оценочные параметры, такие как время воздействия r и напряжение действующее в это время U.

Способы защиты от поражения электрическим током.

1. Применение малых напряжений 12,36,42 Вю

2. Электрическое разделение сетей через трансформаторы- это позволяет уменьшить длину, а следовательно и емкость сети.

3. Контроль и профилактика повреждений изоляции.

4. Компенсация емкостной составляющей тока с помощью индуктивности(увеличивает реактивное сопротивление).

5. Заземление.

6. Зануление.

7. Защитное отключение источника фаз электропитания от сети

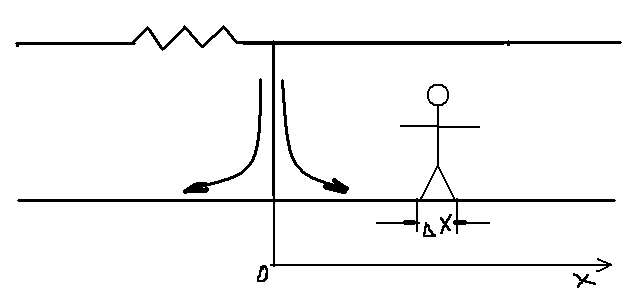

35.Опасность короткого замыкания фазы на землю при обрыве провода.

рисунок.

Под напряжением шага понимается напряжение между двумя точками цепи тока, находящегося одна от другой на расстоянии шага, на которых одновременно стоит человек. Величина шага=0,8 м.

Для некоторых животных:лошади, коровы;величина напряжения шага больше чем у людей и путь тока захватывает грудную клетку, по этим причинам он более подвержены поражением шаговым напряжением.

Шаговые напряжения возникают вокруг места перехода тока от поврежденной электроустановки в землю. Наибольшая величина будет около перехода в землю, а наименьшая на расстоянии более 20 м, т.е. за пределами ограничивающими поля растекания тока в грунте.

На расстоянии 1 м от заземлителя падение напряжения составляет 68%полного напряжения, на расстоянии 10 м—92%, на расстоянии 20 м- потенциалы точек настолько малы, что могут быть равны 0.
