Теплообмен излучением между телом и его оболочкой

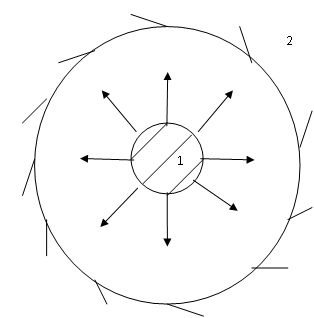

Рассмотрим тело 1, находящееся в полости другого тела 2, иначе говоря, тело 2 является оболочкой тела 1.
Будем считать, что тело 1 имеет температуру Т1 выше температуры Т2 (Т1 > Т2).
Определим количество теплоты Q, которое тело 1 отдает телу 2. Это количество теплоты равно результирующему тепловому потоку Q1,2, который можно определить как разность.
, (1)
где Qef1 – эффективное излучение 1-го тела; Qef2 – эффективное излучение 2-го тела; - средний угловой коэффициент излучения, он характеризует долю энергии, излучаемой телом 2, которое попадает на тело 1.
Значение среднего углового коэффициента излучения находящегося в пределах
Если φ = 0, то это значит, что энергия излучения рассматриваемого тела не доходит до другого тела.
Если φ = 1, то это значит, что все излучение генерируемого одним телом, полностью доходит до другого тела. Для рассмотренного случая , т. к. вся энергия, излучаемого тела полностью доходит до 2-го тела.
, ибо часть энергии, генерируемая телом 2, воспринимается телом 1, а часть попадает на само же тело 2.
– характеризует поток энергии излучаемый телом 1, который падает также на это тело.
В рассмотренном случае = 0
– характеризует поток энергии, излучаемый телом 2, который падает на это тело 2.
В рассмотренном случае
0 < < 1
Эффективные потоки Qef1 и Qef2 можно выразить по следующим формулам:
Qef1=
Qef2=
Qef1 и Qef2 - потоки энергии собственного излучения 1 и 2-го тела.
Подставляем эти выражения в формулу (1) можно получить следующие выражения для результирующего излучения.
(2)
Потоки собственного излучения Q1 и Q2 определим по уровню закона Стефана – Больцмана.
Q1=
Q2=
F1, F2- площади поверхности тел 1 и 2.
Подставляя эти выражения в формулу (2) получим, что поток результирующего излучения выбирается по формуле:
На основе Закона Кирхгофа
Определим средний коэффициент теплового излучения φ2,1.
Для этого предположим, что температуры 1-го и 2-го тел одинаковы и тогда очевидно, результирующий тепловой поток между ними будет равен 0.
Из этого следует, что числитель последнего выражения также будет равен 0, тогда получим:
F1-F2 φ2,1=0
φ2,1= F1/ F2 (3)
Подставим выражения для φ2,1 в формулу (3), получим:
(4)
Эта формула определяющая результирующий тепловой поток, переданный излучением между телом и его обмоткой.
Теплообмен излучением между выпуклым телом и его оболочкой при наличии экранов.

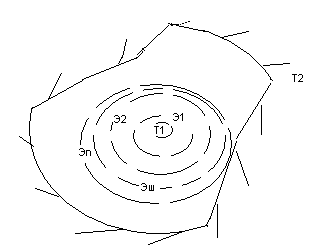

Рассмотрим выпуклое тело произвольной формы и его оболочку также
Расположим между телом и оболочкой «п» экранов. Температура тела Т1, а температура оболочки Т2. Определить тепловой поток, передаваемый от тела 1 к телу 2 излучением.
Задача решается на основе задачи определенного теплового потока между телом и его оболочкой без экранов. Для этого рассмотрим (п +1) систему. 1-ая система состоит из 1-го тела и 1-го экрана.
2-ая система состоит из 1-го экрана и 2-го экрана. (В этом случае 1-й экран рассмотрим как тело, а 2-й – как его оболочка)
« п + 1» система состоит из п -го экрана и общей оболочки очевидно, что тепловой поток, передаваемый в каждой системе от тела к его оболочке будет одним и тем же.
В силу этого для каждой системы можно записать уравнение теплового потока:
- приведенный коэффициент поглощения системы тел с экранами.
