Основные законы излучения
1) Закон излучения абсолютно черного тела М. Планка.
2) Закон Рэлея – Джинса.
3) Закон смещения Вина.
4) Закон Стефана – Больцмана.
5) Закон Косинуса – Ламберта.
Закон Планка
Устанавливает зависимость спектральной плотности поверхностного излучения Еλ а. ч. т. от длины волны и от температуры излучающего тела:
Константы:
С1 = 5,944·10-17
С2 = 1,4388·10-2
Т – абсолютная температура излучающего черного тела.

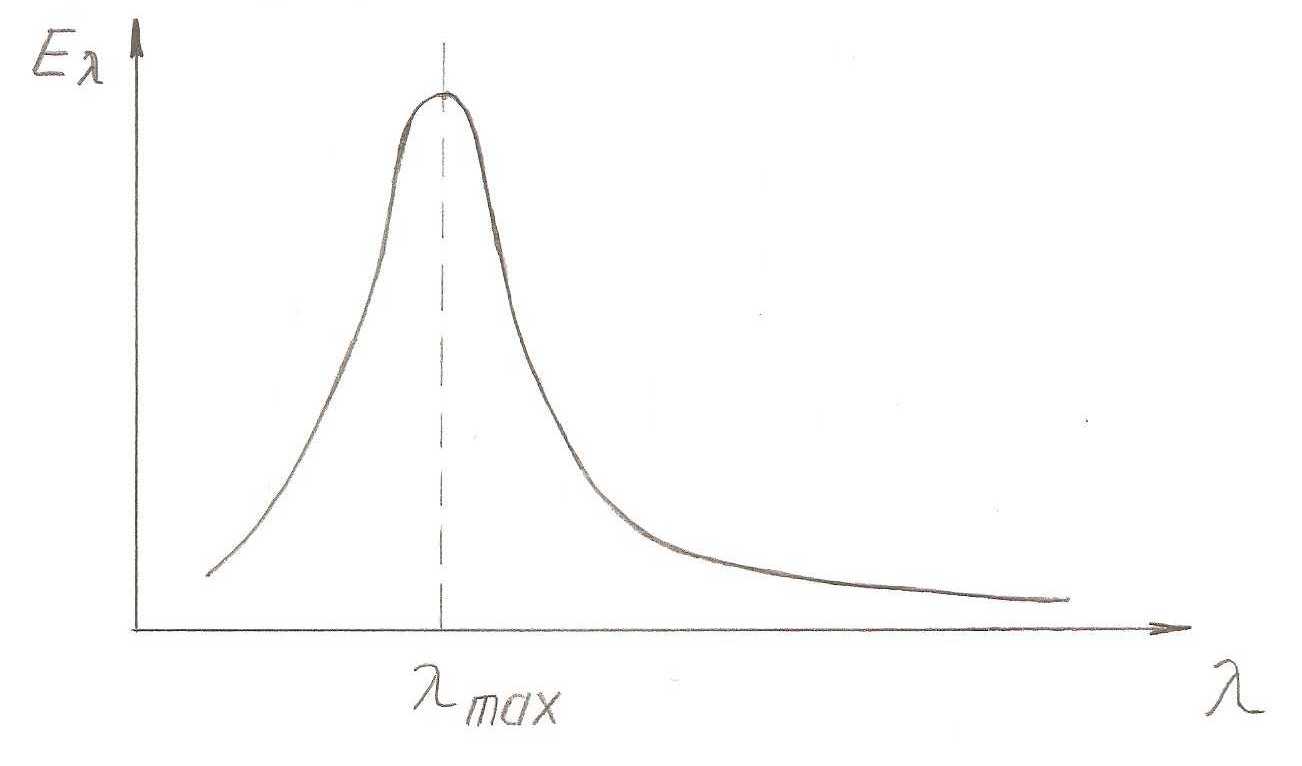

Графически эта зависимость изображается:
Законы Рэлея – Джинса и закон смещения Вина выражают крайние случай этого обобщенного закона Планка.
Закон Рэлея – Джинса является предельным случаем закона Планка, когда выражение λ/Т >> С2.
Закон Рэлея – Джинса получается из уравнения Планка разложением экспоненты в степенной ряд.
Если выполняется условие λ·Т >> С2, то этот ряд быстро сходится и слагаемыми, начиная с третьего в этом разложении можно пренебречь.
Подставляя это выражение в формулу Планка получаем
Это выражение показывает, что при высоких значениях комплекса λ·Т спектральная плотность излучения прямо пропорциональна абсолютной температуре излучающего тела.
Закон смещения Вина говорит о том, что максимум интенсивности излучения смещается в сторону увеличения длин волн с уменьшением температуры излучающего тела.
При этом эта тенденция справедлива в том случае, если комплекс λ·Т << С2, иначе говоря закон смещения Вина описывает другой предельный случай формулы Планка.
Если выполняется условие λ·Т << С2, то , и тогда формула Планка преобразуется к виду:
Для того, чтобы установить как изменяется максимум спектральной плотности потока излучения от температуры. Продифференцируем последнее выражение по λ и приравняем к нулю.
- характеризует закон смещения Вина.
Из этого выражения видно, что произведение температуры излучающего тела и длины волны, при которой передается максимальная плотность излучения – постоянная величина, это значит, что с уменьшением абсолютной температуры λmax возрастает. Иначе говоря, с уменьшением температуры излучающего тела максимум плотности излучения смещается вправо по оси длин волн.
Закон Стефана – Больцмана
Закон излучения а. ч. т. Планка выражает связь спектральной плотности поверхностного излучения с температурой излучающей поверхности и с длиной волны излучения.
Закон Стефана-Больцмана поверхностного излучения с абсолютной температурой излучающей поверхности. Уравнение, выражающее закон Стефана – Больцмана получается из уравнения Планка интегрированием по всем длинам волн от 0 до ∞.
Константа С появляется в результате интегрирования. Это выражение преобразуют к следующему типу
– уравнение Стефана – Больцмана.
С0 = 5,67 — постоянная излучения а. ч. т.
Это уравнение показывает, что плотность излучения пропорционально температуре а. ч. т. в 4 степени.
Е0 – плотность излучения а. ч. т.
Реальные тела в большинстве случаев можно рассматривать как серые, это значит, что они поглощают и излучают энергию не равную энергии а. ч. т. Для учета этого свойства реальных тел в рассмотрение вводят ε — степень черноты действительного тела, который 0 ≤ ε ≤ 1, используя этот коэффициент получают уравнение Стефана-Больцмана для действительного серого тела.
