5.2 Расчет электрических нагрузок
Целью расчета электрических нагрузок является определение общей нагрузки всех потребителей напряжения 380/220 В.
Для каждого токоприемника рассчитываются средние активные и реактивные нагрузки:
;
,
где
;
-
число однотипных приемников,
-
коэффициент полезного действия
токоприемников
Подсчитываем суммы средней и установленной мощности:
;
;
.
Расчет электрических нагрузок проводится на ЭВМ по вышеприведенным формулам.
Результаты данного расчета сведены в таблице
ТАБЛИЦА ИСХОДНЫХ ДАННЫХ
ОБЩЕЕ ЧИСЛО ГРУПП 7
ЧИСЛО ГРУПП С ПЕРЕМЕННЫМ ГРАФИКОМ НАГРУЗКИ N1= 0
НОМЕР ГРУППЫ (FI) |
NOi |
Phi |
Noi * Phi |
Kиi |
Cos (FI) |
Tg |
ТОКОПРИЕМНИКИ С ПЕРЕМЕННЫМ ГРАФИКОМ НАГРУЗКИ
ТОКОПРИЕМНИКИ с ПОСТОЯННЫМ ГРАФИКОМ НАГРУЗКИ
1 |
2 |
1.5 |
3 |
.65 |
.86 |
.5933651 |
2 |
2 |
4.5 |
9 |
.65 |
.86 |
.5933651 |
3 |
1 |
1.7 |
1.7 |
.65 |
.86 |
.5933651 |
4 |
1 |
7 |
7 |
.65 |
.9 |
.4843222 |
5 |
1 |
10 |
10 |
.65 |
.89 |
.5123153 |
6 |
1 |
4.5 |
4.5 |
.65 |
.86 |
.5933651 |
7 |
1 |
28 |
28 |
.65 |
.87 |
.5667261 |
ЗНАЧЕНИЯ МОЩНОСТИ ПРИВЕДЕНЫ К ПВ%=100%
Р Е З У Л Ь Т А Т Ы
ТОКОПРИЕМНИКИ С ПОСТОЯННЫМ ГРАФИКОМ НАГРУЗКИ
УСТАНОВЛЕННАЯ МОЩНОСТЬ Рус= 63 . 2кВт
СРЕДНИЕ НАГРУЗКИ Рср= 41.08кВт Qcp= 22 . 86764квар Scp= 47. 01591кВА
СРЕДНЕВЗВЕШЕННЫЕ КОЭФФИЦИЕНТЫ:
МОЩНОСТИ Cos (Fl)= .8737469
ИСПОЛЬЗОВАНИЯ Ки= .65
РАСЧЕТНЫЕ НАГРУЗКИ 30-МИНУТНОГО МАКСИМУМА
Рр= 41 . 08кВт Qp= 22. 86764квар Sp= 47. 01591кВА
ВСЕГО ПО ОБЕИМ ГРУППАМ ТОКОПРИЕМНИКОВ
УСТАНОВЛЕННАЯ МОЩНОСТЬ Ру= 63 . 2кВт
СРЕДНИЕ НАГРУЗКИ Рср= 41 . 08кВт Qср= 22 . 86764квар Scp= 47 . 01591кВА
СРЕДНЕВЗВЕШЕННЫЕ КОЭФФИЦИЕНТЫ:
МОЩНОСТИ Cos (FI) = .8737469
ИСПОЛЬЗОВАНИЯ Ки= .65
РАСЧЕТНЫЕ НАГРУЗКИ 30-МИНУТНОГО МАКСИМУМА
Рр= 41 . 08кВт Qр= 22 . 86764квар Sp= 47 . 01591кВА
5.3 Выбор числа и мощности трансформаторов
Потребляемая мощность S = 47,02 кВА мала, поэтому проектировать подстанцию нецелесообразно. Можно использовать уже имеющиеся трансформатор. Проверим его коэффициент загрузки после подключения дополнительной нагрузки.
Следовательно дополнительная нагрузка не вызовет перезагрузку силового трансформатора.
На токопитающей подстанции установлено 2 трансформатора ТМ-630/6-0,4 [9] мощностью 630 кВА, вторичное напряжение 0,4 кВ. Коэффициент загрузки трансформатора 0,58.
5.4 Разработка схемы электроснабжения
Согласно ПУЭ 1.2.17 потребители котельной относятся к 1 категории надежности электроснабжения. Электроснабжение предприятия осуществляется от источника 10 кВ, расположенного на расстоянии 3 км.
Питание электроприемников осуществляется по радиальной схеме от распределительного пункта СП19.8 с автоматическими воздушными выключателями на ответвлениях к ним. Выбранная радиальная схема электроснабжения отвечает следующим требованиям:
- обеспечивает успешный запуск электродвигателей механизмов;
- надежную работу отдельных агрегатов и холодильной станции в целом;
- экономичность, т.е. малые затраты на закупку оборудования, монтаж и эксплуатацию.
Питание подстанции осуществляется для повышения надежности по двум кабельным линиям от разных секций ТП №3 (независимые источники электроэнергии) через автоматические выключатели Q1, Q3. Компенсацию реактивной мощности на щитах СП19.8 не предусматриваем. В качестве распределительного пункта 0,4кВ СП19.8 выбираем два распределительных щита типа ПР 21-7405. Оборудование СП19.8 вместе со сборками магнитных пускателей для индивидуального управления двигателями располагаем в отдельном помещении ВКС за несгораемыми перегородками с пределом огнестойкости 0,6 часа [10]. Для повышения надежности электроснабжения в схеме предусмотрен Q2 со схемой АВР. При выходе из строя одной линии питания (трансформатора) половина электроприемников на время срабатывания АВР (доли секунды) обесточивается, а потом электроснабжение восстанавливается автоматически.
Для проверки выбранных установочных устройств по токам короткого замыкания выбираем на схеме две контрольные точки К1 и К2. В этих точках токи короткого замыкания максимальны, следовательно, по их значениям можно проверять все установочные устройства данного уровня.

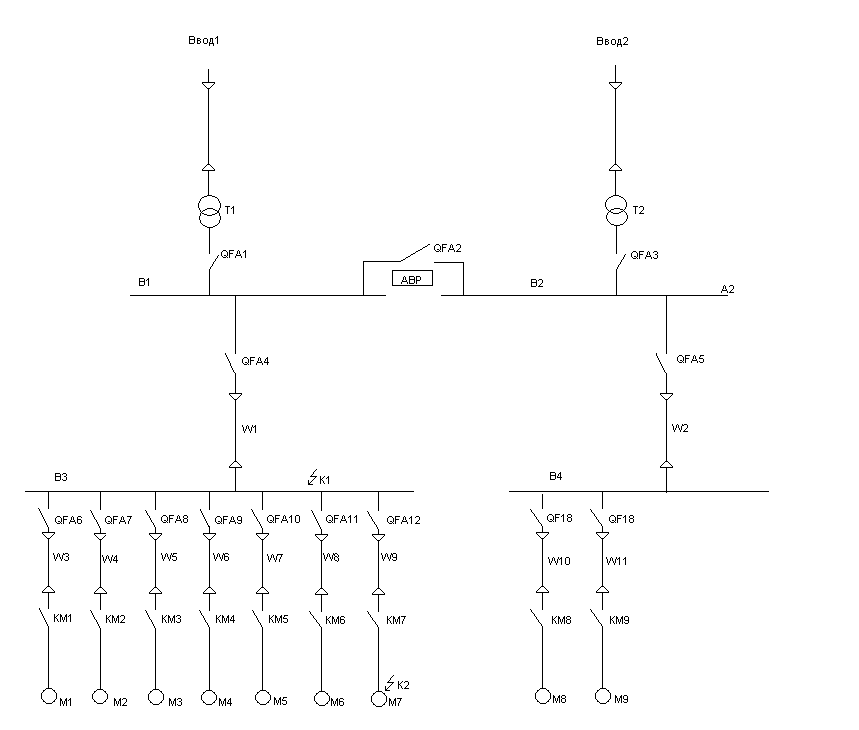

Схема электроснабжения приведена на рисунке 5.1
Рисунок 5.1 Схема электроснабжения
